技术摘要：
本发明公开了一种多路输出电源的短路保护电路，包括第一三极管、第二三极管、第一电阻、第二电阻、第三电阻和充电电容；第一三极管的基极通过第一电阻与多路输出电源的第一电压端连接，第一三极管的集电极通过第二电阻与第二三极管的基极连接且通过第三电阻与第二三极  全部
背景技术：
典型的反激电源如图5所示，反激电源由启动电路、电源管理芯片、反馈电路和耦 合变压器构成，其中反馈电路由光电耦合器和TL431器件组成，多路输出电源中的主输出绕 组经反馈电路检测输出电压，与电源管理芯片形成电压环路控制，当主输出绕组短路或者 轻重载的时候，通过反馈电路形成闭环控制，达到稳定电源保护电路作用。传统的多路输出 反激电路，在理想条件下，如果其中一路输出端短路，其他绕组将按实际匝数比例进行缩 放，辅助绕组同样将会降低电压，当达到欠压点时，电源芯片将会重新启动，从而达到输出 端短路保护作用，直到短路消失。但是实际情况下，由于各绕组之间的线路阻抗及漏感等因 素在里面，所有输出端短路并不是按照匝数比进行缩放，这就会产生以下问题：可能其中一 路短路，电源还在工作，直到输出端烧毁。
技术实现要素：

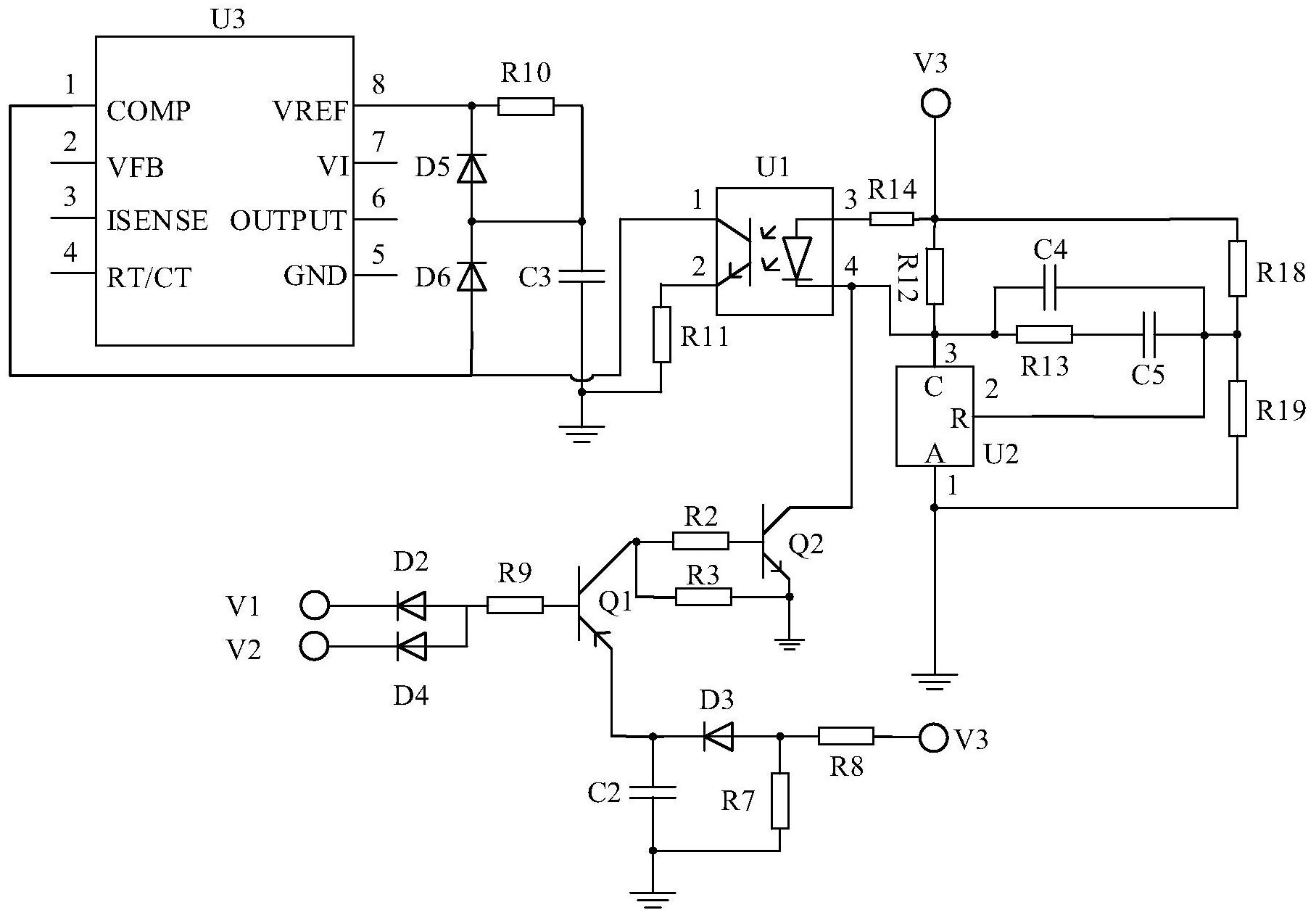

本发明所要解决的技术问题是：提供了一种多路输出电源的短路保护电路，以在 多路输出电源的任一输出端短路的时候，都能对多路输出电源进行有效的保护。 为了解决上述技术问题，本发明采用的技术方案为： 多路输出电源的短路保护电路，包括第一三极管、第二三极管、第一电阻、第二电 阻、第三电阻和充电电容； 所述第一三极管的基极通过所述第一电阻与多路输出电源的第一电压端连接，所 述第一三极管的集电极通过所述第二电阻与所述第二三极管的基极连接且通过所述第三 电阻与所述第二三极管的发射极连接，所述第一三极管的发射极通过所述充电电容接地， 所述充电电容与所述多路输出电源的第二电压端连接； 所述第二三极管的集电极与所述多路输出电源的PWM输出控制端连接且发射极接 地； 所述第一三极管为PNP三极管，所述第二三极管为NPN三极管； 所述第一三极管和所述第二三极管在所述多路输出电源的第一电压端受输出端 短路影响而降低时由截止状态转换为导通状态。 本发明的有益效果在于：多路输出电源的短路保护电路，在多路输出电源正常工 作时，由多路输出电源的第二电压端对充电电容进行充电，直到达到稳定电压；当多路输出 电源的任一输出端短路的时候，多路输出电源的第一电压端发生变化，使得第一三极管由 截止状态转换为导通状态，此时，由于第一三极管为PNP三极管，因此，与第一三极管的发射 极连接的充电电容开始放电，在充电电容的电压和第三电阻的驱动下，第二二极管开始导 通，使得与第二三极管的集电极连接的多路输出电源的PWM输出控制端开始对地放电，以使 得PWM输出控制端的电压开始下降，从而切断PWM输出端的输出，以对多路输出电源进行有 4 CN 111614062 A 说　明　书 2/9 页 效的保护。即本发明通过低成本搭建电路，解决了变压器各绕组间漏感以及等效电阻等不 同因数对输出短路的影响，从而在多路输出电源的任一输出端短路的时候，都能对多路输 出电源进行有效的保护。 附图说明 图1为本发明实施例的多路输出电源的短路保护电路与多路输出电源的配合连接 示意图； 图2为本发明实施例的多路输出电源的短路保护电路与多路输出电源的启动电 路、电源管理芯片、反馈电路之间配合连接的具体电路示意图； 图3为本发明另一实施例的多路输出电源的短路保护电路与多路输出电源的配合 连接示意图； 图4为本发明另一实施例的多路输出电源的短路保护电路与多路输出电源的启动 电路、电源管理芯片、反馈电路之间配合连接的具体电路示意图； 图5为现有技术中的多路输出电源的电路示意图。 标号说明： C1-C5均为电容，其中，C1、第一电容；C2、充电电容； D1-D6均为二极管，其中，D1、第一二极管；D2/D4、第二二极管；D3、第三二极管； Q1、第一三极管；Q2、第二三极管； R1-R19均为电阻，其中，R1/R9、第一电阻；R2、第二电阻、R3、第三电阻；R4、第四电 阻；R5、第五电阻；R6、第六电阻；R7、第七电阻；R8、第八电阻； U1、光电耦合器；U2、TL431器件；U3、电源管理芯片； V1/V2、多路输出电源的支路输出端；V3、多路输出电源的主输出端；Vcc、供电电 压；Vin、输入直流高压。
