技术摘要：
本发明属于安全阀技术领域，具体涉及一种安全阀，包括阀体和固定安装在阀体上的阀盖，阀体的侧壁下端开设有排汽口，阀体的顶部开设有第一通孔，阀体于第一通孔内安装有阀筒，阀筒内穿设有阀芯，阀芯上设有阀杆，限位套与固定盖一体成型，固定盖上开设有第二通孔，限位  全部
背景技术：
安全阀是启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高超 过规定值时，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值的特殊阀 门。安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人 身安全和设备运行起重要保护作用。 常见的弹簧式安全阀，可以根据设定的压力值自动进行调节，但现有安全阀往往 人工检修调压不方便、操作人员进行其他相关操作时容易引起误碰的问题。
技术实现要素：

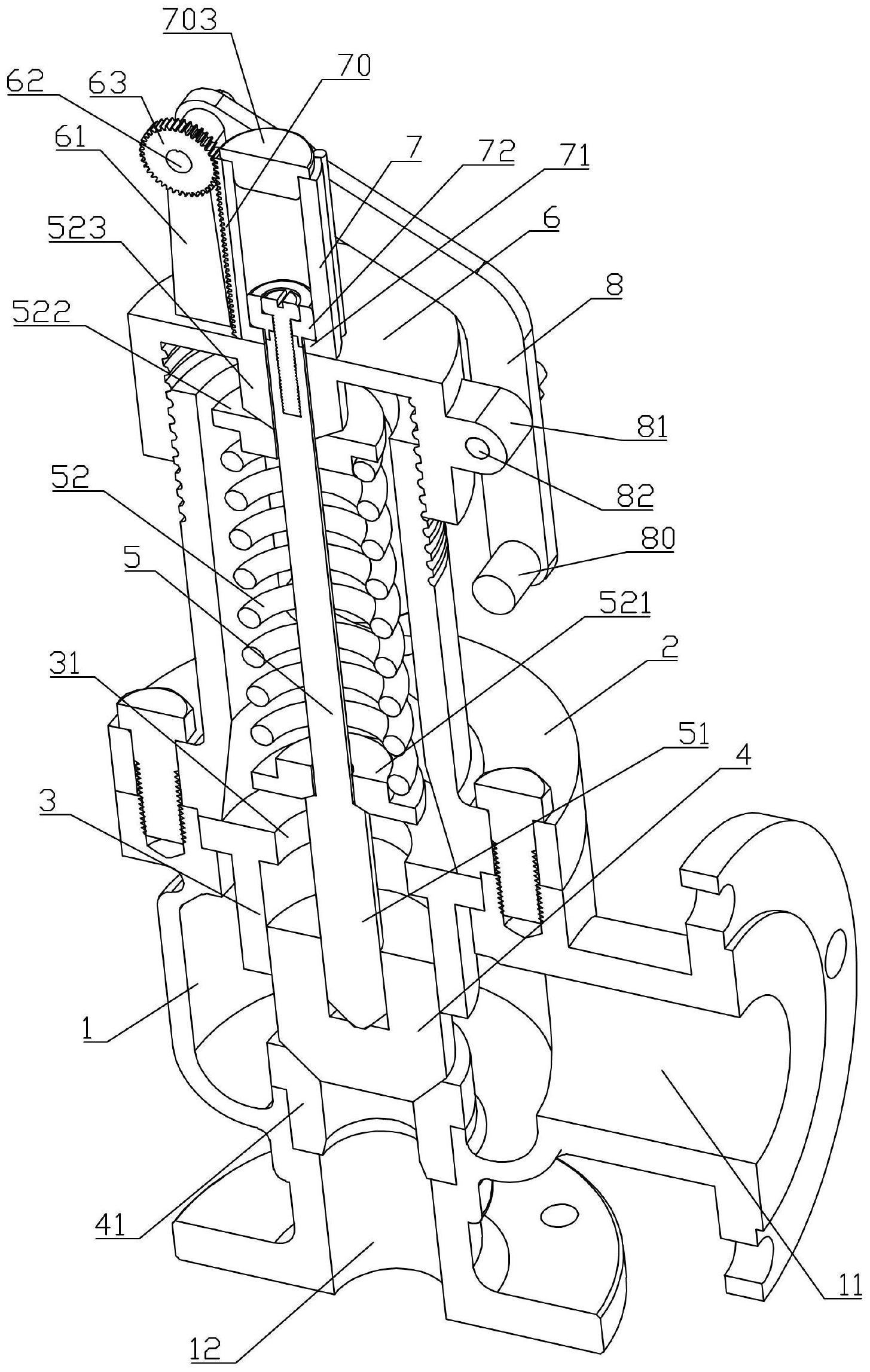

本发明的目的是：旨在提供一种安全阀，用来解决现有安全阀结构缺陷导致的人 工检修调压不方便、操作人员进行其他相关操作时容易引起误碰的问题。 为实现上述技术目的，本发明采用的技术方案如下： 一种安全阀，包括阀体和固定安装在阀体上的阀盖，所述阀体的侧壁下端开设有 排汽口，所述阀体的顶部开设有第一通孔，所述阀体于第一通孔内安装有阀筒，所述阀筒内 穿设有阀芯，所述阀芯上设有阀杆，所述阀体的底部开设有阀口，所述阀体内于阀口位置固 定安装有阀座，所述阀芯顶靠在阀座上，所述阀杆靠近阀芯一端一体成型有连接台，所述连 接台的直径尺寸大于阀杆的直径尺寸，所述阀杆上依次套设有第一弹簧座、弹簧、第二弹簧 座和限位套，所述限位套顶靠在第二弹簧座上，所述阀盖上一体成型有连接套，所述阀杆、 第一弹簧座、弹簧、第二弹簧座和限位套均位于连接套内，所述连接套上端螺接有固定盖， 所述限位套与固定盖一体成型，所述固定盖上开设有第二通孔，所述第二通孔的中轴线与 限位套的中轴线共线，所述固定盖上滑动安装有移动套，所述移动套内壁下端一体成型有 卡环，所述阀杆自由端固定安装有限位台，所述限位台位于移动套内，所述限位台位于卡环 上方，所述限位台的直径尺寸大于卡环的内径尺寸，所述移动套外壁竖向安装有齿条，所述 固定盖上固定安装有安装座，所述安装座上转动安装有转动轴，所述转动轴上固定安装有 齿轮，所述齿轮与齿条啮合，所述转动轴于安装座外侧固定安装有弧形把手，所述弧形把手 与固定盖之间可拆卸连接。 进一步限定，所述移动套外壁轴向开设有三个以上的滑槽，所述固定盖上固定安 装有多个支撑柱，所述支撑柱卡设在滑槽内。这样的结构设计，通过支撑柱与滑槽的相互匹 配，完成移动套和固定盖之间的滑动安装，结构简单，使用方便。 进一步限定，所述移动套顶端还可拆卸安装有橡胶塞。这样的结构设计，通过橡胶 塞对移动套进行封堵，避免外界灰尘经移动套上端进入移动套，造成移动套堵塞，进而造成 阀杆在移动套内滑动不顺畅。 进一步限定，所述弧形把手为两个、且分别位于安装座两侧，两个所述弧形把手自 4 CN 111577948 A 说　明　书 2/5 页 由端之间固定安装有连接柱，所述固定盖侧壁于两个弧形把手之间一体成型有凸块，所述 凸块上横向开设有第一过孔，其中一个所述弧形把手上开设有第二过孔、另一个所述弧形 把手上开设有螺纹通孔，所述第一过孔、第二过孔和螺纹通孔共轴线，所述螺纹通孔内螺接 有蝶形螺栓。这样的结构设计，通过蝶形螺栓把弧形把手固定在固定盖上，可避免误碰弧形 把手导致的阀杆阀芯移位，结构简单，在需要手动快速放压时，可取下蝶形螺栓，把弧形把 手向上扳动即可，使用方便。 进一步限定，所述阀杆自由端一体成型有六角凸台，所述六角凸台上开设有螺纹 盲孔，所述限位台上一体成型有圆台，所述圆台上开设有六角盲孔，所述六角凸台卡设在六 角盲孔内，所述限位台上还开设第三过孔，所述第三过孔和六角盲孔连通，所述第三过孔内 穿设有固定螺栓，所述固定螺栓螺接在螺纹盲孔内。这样的结构设计，通过固定螺栓把限位 台固定安装在阀杆上，结构简单，安装方便；通过六角凸台和六角盲孔的相互匹配，可避免 在转动固定盖时，造成阀杆和限位台之间发生相对转动，从而造成的固定螺栓松动的问题。 进一步限定，所述连接套侧壁径向开设有透气孔。这样的结构设计，通过透气孔对 弹簧进行散热，散热速度快。 进一步限定，所述阀筒内壁上端一体成型有限位环。这样的结构设计，通过限位环 对阀芯的最大上行位置进行限定，避免管道内压力过大造成阀芯上升过度，而造成对弹簧 的损坏问题。 进一步限定，所述限位套下端呈锥台形，所述第二弹簧座上开设有锥形槽，所述限 位套下端穿设在锥形槽内，所述连接台上端也呈锥台形，所述第一弹簧座下端也开设有锥 形槽。这样的结构设计，通过锥台形与锥形槽的相互匹配，对第一弹簧座和第二弹簧座起定 位作用，保证阀杆、第一弹簧座、第二弹簧座和限位套之间的同轴度。 采用上述技术方案的发明，具有如下优点： 通过固定盖与连接套的螺接，使得在调压时，只需旋转固定盖到合适位置即可，调 压方便； 通过弧形把手与阀芯的相互匹配，对安全阀进行检修时，只需要取下蝶形螺栓，向 上扳动弧形把手即可，检修方便； 通过蝶形螺栓把弧形把手固定在固定盖上，可避免误碰弧形把手导致的阀杆阀芯 移位，结构简单，在需要手动快速放压时，可取下蝶形螺栓，把弧形把手向上扳动即可，使用 方便； 通过齿轮与齿条的相互配合，在对安全阀进行检修和手动快速放压时，扳动弧形 把手向上运动，可带动阀杆竖直向上运动，不对阀杆施加径向力，避免阀杆在检修和手动快 速放压的过程中，承受径向力而导致的弯曲。 附图说明 本发明可以通过附图给出的非限定性实施例进一步说明； 图1为本发明一种安全阀实施例的结构示意图； 图2为本发明一种安全阀实施例的剖视结构示意图； 图3为本发明一种安全阀实施例中固定盖部分的结构示意图； 图4为本发明一种安全阀实施例中移动套部分的结构示意图； 5 CN 111577948 A 说　明　书 3/5 页 图5为本发明一种安全阀实施例中阀杆部分的爆炸结构示意图； 主要元件符号说明如下： 阀体1、排汽口11、阀口12、 阀盖2、连接套21、透气孔210、 阀筒3、限位环31、 阀芯4、阀座41、 阀杆5、连接台51、弹簧52、第一弹簧座521、第二弹簧座522、限位套523、六角凸台 53、 固定盖6、第二通孔60、安装座61、转动轴62、齿轮63、 移动套7、齿条70、滑槽701、支撑柱702、橡胶塞703、 卡环71、限位台72、圆台721、六角盲孔722、第三过孔723、固定螺栓724、 弧形把手8、连接柱80、凸块81、第一过孔810、蝶形螺栓82。
