技术摘要：
本发明公开了一种建筑砂石清洗破碎设备，包括所述机体内设有清洗腔，所述清洗腔上侧壁开设有与所述机体外互通的进料口，所述清洗腔下侧从左至右依次设有与其互通的杂质腔、水箱，所述水箱内壁上固设有过滤网，所述清洗腔前侧设有驱动腔，所述驱动腔前侧设有抽水腔，所  全部
背景技术：
砂石因其良好的硬度和稳定的化学性质，常常作为优质的建筑材料、混凝土原料 而广泛应用于房屋、道路、公路、铁路、工程等领域。随着基础设施施工技术的要求和高科技 的发展，对砂石的质量有了更高的要求，砂石表面一般含有大量的绒土等杂质，严重时会影 响混凝土的质量，影响建筑效果，但是现在的砂石破碎设备不具备清洗功能，使得在砂石破 碎前需要专门对其进行冲洗，不仅浪费水，而且劳动成本提高。
技术实现要素：

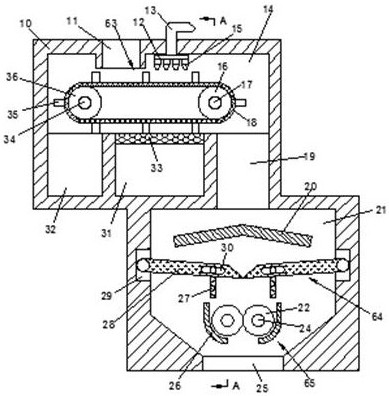

本发明的目的在于提供一种建筑砂石清洗破碎设备，用于克服现有技术中的上述 缺陷。 根据本发明的一种建筑砂石清洗破碎设备，包括机体，所述机体内设有清洗腔，所 述清洗腔上侧壁开设有与所述机体外互通的进料口，所述清洗腔下侧从左至右依次设有与 其互通的杂质腔、水箱，所述水箱内壁上固设有过滤网，所述清洗腔前侧设有驱动腔，所述 驱动腔前侧设有抽水腔，所述清洗腔内设有对砂石进行清洗的清洗装置，所述清洗装置包 括所述清洗腔与所述驱动腔之间转动设置的传动轴一，所述清洗腔内所述传动轴一上固设 有输送带轮一，所述清洗腔、所述驱动腔以及所述抽水腔之间转动设有传动轴二，所述清洗 腔内所述传动轴二上固设有输送带轮二，所述输送带轮二与所述输送带轮一之间传动设有 输送带，所述输送带上侧设有连接块，所述连接块下侧设有喷头组，所述输送带外侧壁上固 设有刮板，所述刮板与所述过滤网上侧壁接触，所述驱动腔前侧壁固定安装有电机，所述传 动轴一前侧末端转动安装于所述电机上，所述抽水腔内所述传动轴二上固设有辅助轮，所 述辅助轮上以所述传动轴二为中心环形阵列开设有导向槽一，所述导向槽一内滑动设有叶 片，所述叶片与所述导向槽一底部之间固设有弹簧一，使得所述叶片与所述抽水腔内壁始 终接触，所述抽水腔下侧壁固设有与所述水箱连通的管道一，所述抽水腔上侧壁固设有与 所述连接块连通的管道二，；所述传动轴一通过所述输送带轮一、所述输送带以及所述输送 带轮二带动所述传动轴二转动，并带动所述输送带上的砂石向右运输，同时，所述传动轴二 带动所述辅助轮转动，所述辅助轮通过所述叶片与所述抽水腔内壁滑动配合将所述水箱内 的水顺着所述管道一抽入所述抽水腔内，再顺着所述管道二排入所述连接块内，最后通过 所述喷头组喷射在所述输送带上的砂石上，将其表面的绒土冲刷下，并通过所述过滤网过 滤后流回所述水箱内，所述输送带通过所述刮板将所述过滤网过滤出的杂质刮入所述杂质 腔内。 在上述技术方案基础上，所述水箱下侧设有筛选破碎腔，所述筛选破碎腔下侧壁 开设有与所述机体外互通的出料口，所述清洗腔下侧壁开设有与所述筛选破碎腔互通的导 料槽，所述驱动腔下侧设有与其互通的传动腔，所述筛选破碎腔内设有将砂石中的较大颗 4 CN 111604315 A 说　明　书 2/4 页 粒筛选出的筛选装置，所述筛选破碎腔内设有将过滤出的大颗粒砂石进行破碎的破碎装 置。 在上述技术方案基础上，所述筛选装置包括所述筛选破碎腔左右壁上位置对称开 设的辅助槽，所述辅助槽内转动设有筛选网，所述筛选网前后壁上位置对称开设有导向槽 二，所述筛选破碎腔前后壁之间左右位置对称开设有导向槽三，前侧所述导向槽三与所述 传动腔互通，所述导向槽二内滑动设有与所述导向槽三滑动配合的滑动销，所述筛选破碎 腔前后壁之间固设有导料块，所述传动腔内设有带动所述筛选网上下转动的传动装置。 在上述技术方案基础上，所述破碎装置包括所述筛选破碎腔前后壁之间左右形状 对称固设的挡板，所述筛选破碎腔与所述传动腔之间左右位置对称转动设置传动轴三，所 述传动轴三位于两侧所述挡板之间，所述筛选破碎腔内所述传动轴三上固设有破碎轮，所 述传动腔内所述传动轴三上固设有齿轮，两侧所述齿轮相互啮合，所述传动腔内左侧所述 传动轴三上固设有带轮一，所述驱动腔内所述传动轴二上固设有带轮二，所述带轮二与所 述带轮一之间传动设有皮带。 在上述技术方案基础上，所述传动装置包括所述传动腔内所述滑动销末端之间固 设的连杆一，左侧所述传动轴三末端固设有连杆二，所述连杆二内设有滑动槽，所述滑动槽 前侧壁开设有与所述连杆二互通的导向槽四，所述导向槽四内滑动设有推块，所述推块后 侧末端固设有限位块，所述限位块与所述滑动槽后侧壁之间固设有弹簧二，所述传动腔前 侧壁转动设有传动轴四，所述传动轴四上从前至后依次固设有绕线轮、连杆三，所述绕线轮 与所述连杆一之间固设有拉绳，所述传动腔下侧壁固设有档杆。 本发明的有益效果是：本发明操作简便，制造成本低，可以通过所述喷头组将水喷 射在砂石表面，将其上的绒土冲刷掉，可以通过所述刮板将所述过滤网过滤出的杂质刮入 所述杂质腔内，可以通过所述筛选网上下转动将砂石中的大颗粒砂石过滤出，并通过两侧 所述破碎轮将其破碎。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所 需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施 例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获 得其他的附图。 图1是本发明的一种建筑砂石清洗破碎设备结构主视示意图； 图2是图1中A-A处结构示意图； 图3是图2中B-B处结构示意图； 图4是图2中连杆二处结构放大示意图； 图5是图2中抽水腔处结构放大示意图。
