技术摘要：
本发明公开了一种运动器材皮带轮压铸模具，包括压铸模具前板、压铸模具中间隔板和压铸模具后板，所述压铸模具中间隔板位于压铸模具前板和压铸模具后板之间，所述压铸模具前板一侧设有锥形座和灌注口，且灌注口位于锥形座内部，所述压铸模具前板一侧设有固定卡扣槽。本  全部
背景技术：
压铸模具是铸造液态模锻的一种方法，一种在专用的压铸模锻机上完成的工艺。 它的基本工艺过程是：金属液先低速或高速铸造充型进模具的型腔内，模具有活动的型腔 面，它随着金属液的冷却过程加压锻造，既消除毛坯的缩孔缩松缺陷，也使毛坯的内部组织 达到锻态的破碎晶粒。毛坯的综合机械性能得到显著的提高，现有的皮带轮压铸模具使用 复杂，且安装固定效果差。
技术实现要素：

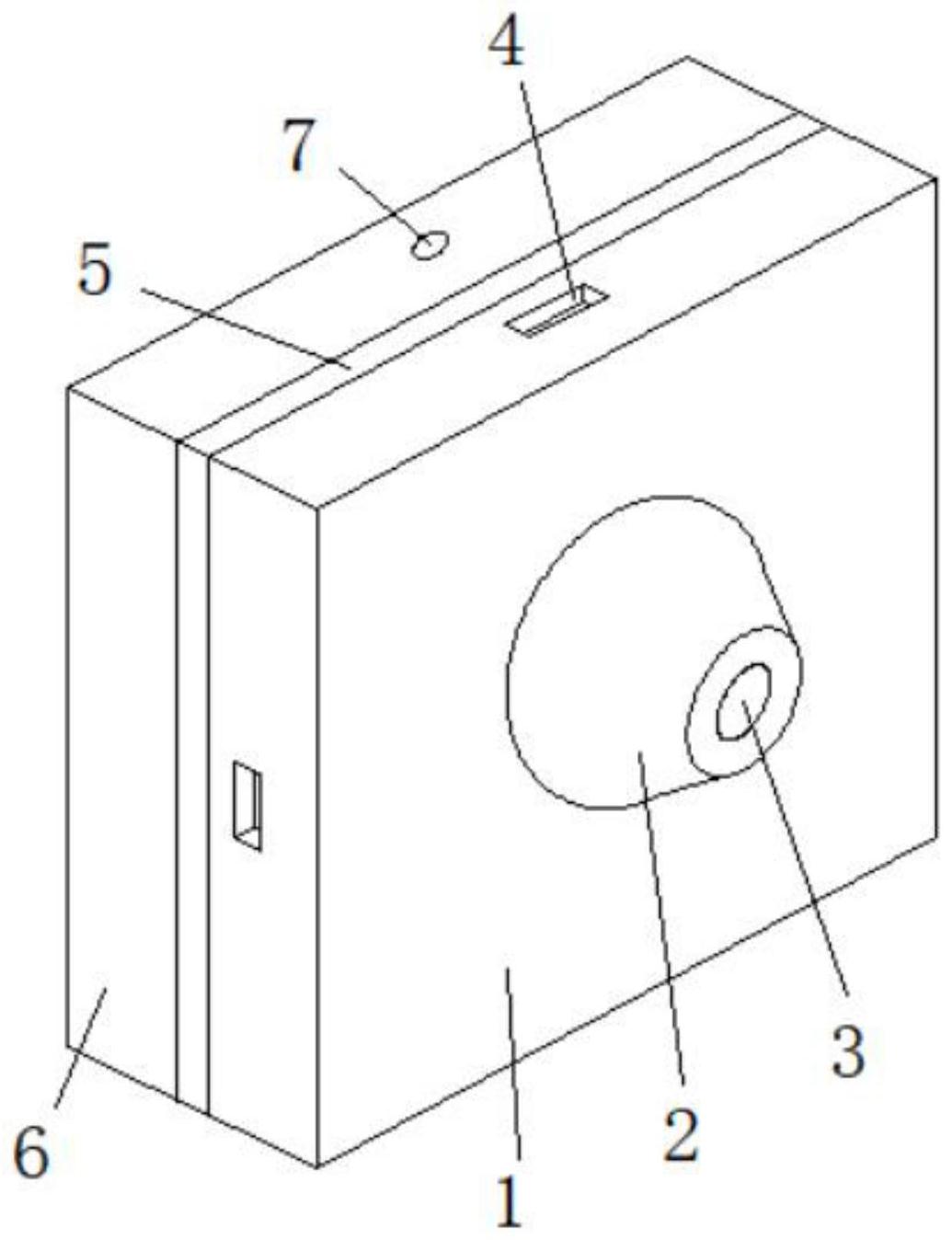

本发明要解决的技术问题是克服现有技术的缺陷，提供一种运动器材皮带轮压铸 模具，使用方便，节约了大量的成本。 为了解决上述技术问题，本发明提供了如下的技术方案： 本发明提供一种运动器材皮带轮压铸模具，包括压铸模具前板、压铸模具中间隔 板和压铸模具后板，所述压铸模具中间隔板位于压铸模具前板和压铸模具后板之间，所述 压铸模具前板一侧设有锥形座和灌注口，且灌注口位于锥形座内部，所述压铸模具前板一 侧设有固定卡扣槽，所述压铸模具后板一侧设有排气孔，所述压铸模具后板内部设有成型 槽，所述压铸模具后板内部一侧设有定位孔，所述压铸模具中间隔板内部设有定位柱，所述 压铸模具中间隔板内部中心设有成型凸环。 作为本发明的一种优选技术方案，所述固定卡扣槽数量设有若干组，且位于压铸 模具前板内部。 作为本发明的一种优选技术方案，所述压铸模具中间隔板与压铸模具前板和压铸 模具后板固定连接。 作为本发明的一种优选技术方案，所述定位孔和定位柱数量均设有若干组，所述 定位孔均匀分布于压铸模具后板内部，所述定位柱均匀分布于铸模中间隔板表面。 作为本发明的一种优选技术方案，所述成型凸环和压铸模具中间隔板固定连接， 且成型凸环向内部成圆弧形凸出。 本发明所达到的有益效果是：本发明通过设有的固定卡扣槽能够在压铸工作时牢 固的将模具压铸模具前板、压铸模具中间隔板和压铸模具后板固定于一体，通过设有的定 位孔和定位柱能够准确的将模具压铸模具前板、压铸模具中间隔板和压铸模具后板组装安 装，通过设有的成型凸环能够在皮带轮成型时侧面成型内凹槽，方便后期使用，使用简单方 便，有良好的经济效益和社会效益，适合推广使用。 3 CN 111570760 A 说　明　书 2/2 页 附图说明 附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实 施例一起用于解释本发明，并不构成对本发明的限制。在附图中： 图1是本发明的整体结构示意图； 图2是本发明的压铸模具后板内部结构示意图； 图3是本发明的压铸中间隔板内部结构示意图； 图4是本发明的压铸中间隔板剖面结构示意图； 图中：1、压铸模具前板；2、锥形座；3、灌注口；4、固定卡扣槽；5、压铸模具中间隔 板；6、压铸模具后板；7、排气孔；8、成型槽；9、定位孔；10、定位柱；11、成型凸环。
