技术摘要：
本发明公开了一种利用固废碳基双金属材料去除焦油的方法，本发明的固废碳基双金属材料以固体热解碳为材料载体，利用湿式浸渍法将两种金属物质均匀的负载在载体的表面，通过协同作用，使固废碳基双金属材料在热解时去除焦油方面的能力明显提升，焦油去除效率可达到83％  全部
背景技术：
： 热解技术是实现固体废弃物能源化、资源化利用的方法之一，热解方法可以将固 废能源转化为各种化工产品和气体产品，能够缓解能源短缺并减少污染物排放等问题。热 解过程主要产生固态碳、液态焦油和热解气三种产物，产物焦油是一种高芳香度的碳氢化 合物的复杂混合物，绝大部分为带侧链或不带侧链的多环、稠环化合物和含氧、硫、氮的杂 环化合物，其具有高粘稠度和毒性，在反应中会造成管路的堵塞和腐蚀，如何有效的去除焦 油使其转化为更多的有用气体是热解方法中的关键技术问题。
技术实现要素：

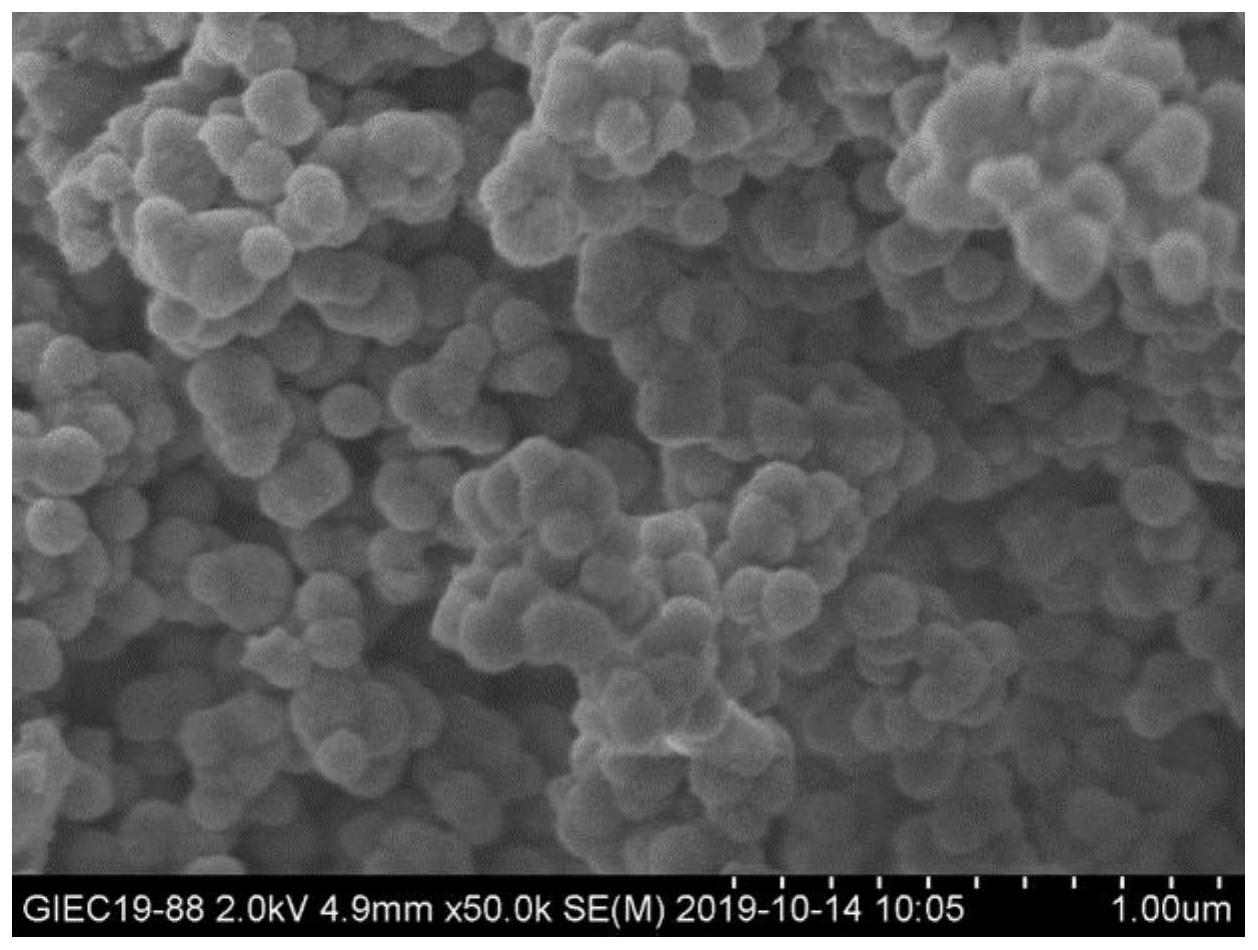

： 本发明的目的是提供一种利用固废碳基双金属材料去除焦油的方法，该固废碳基 双金属材料以固体热解碳为材料载体，利用湿式浸渍法将两种金属物质均匀的负载在载体 的表面，通过协同作用，使固废碳基双金属材料在热解过程中去除焦油方面的能力明显提 升。 本发明是通过以下技术方案予以实现的： 一种利用固废碳基双金属材料去除焦油的方法，该方法包括以下步骤： (1)惰性气氛下，固体废弃物600-900℃热解处理1-3h得到固废热解碳；所述的固 体废弃物包括但不限于生活垃圾固体废弃物、农林固体废弃物、工业固体废弃物，市政污 泥、畜禽粪便等； (2)湿式浸渍法在固废热解碳上进行两种活性金属的负载，活性金属选自Cu、Ni、 Fe、Ca中的任意两种，含有金属和热解碳的溶液经过烘干处理后得到前驱体，前驱体在惰性 气氛下600-900℃二次煅烧1～3h，得到固废碳基双金属材料； (3)将步骤(2)得到的固废碳基双金属材料应用于热解过程中去除焦油。 所述前驱体制作的具体步骤为：两种金属盐溶于水中得到混合物溶液，称取步骤 (1)中的固废热解碳溶于混合溶液中并搅拌，搅拌后的溶液进行烘干处理既得到前驱体；其 中两种活性金属的总质量与固废热解碳的质量比为0.1:1～0.3:1。 优选地，金属盐选自金属的氯化物或硝酸盐。 优选地，步骤(3)中所述热解过程为可燃固废的热解过程，原料包括但不限于生活 垃圾、农林废物、工业废物，市政污泥、畜禽粪便等；固体废弃物与催化剂材料的添加质量比 例为0.1:1～1:1，热解温度为600-900℃。 本发明的有益效果如下：本发明的固废碳基双金属材料以固体热解碳为材料载 体，利用湿式浸渍法将两种金属物质均匀的负载在载体的表面，通过协同作用，使固废碳基 双金属材料在热解过程中去除焦油方面的能力明显提升，焦油去除效率可达到83％；同时 3 CN 111592904 A 说　明　书 2/4 页 所使用的固废原材料种类多源，应用范围广泛。 附图说明： 图1是实施例1制备固废炭基双金属材料的SEM照片。
