技术摘要：
本发明公开了一种基于SNMP的多板卡控制方法、系统及存储介质，所述方法包括：将DSLAM设备中CSM板卡设置一个对外IP地址，并作为DSLAM设备与SNMP服务器通信的IP地址；SNMP服务器将SNMP请求数据包发送给DSLAM设备的IP地址，在CSM板卡的软件系统中进行识别以区分SNMP请求数  全部
背景技术：
SNMP(简单网络管理协议)是网络管理服务器对网络设备进行远程管理维护的通 信协议，用来获取和配置网络设备内操作系统、硬件模块、业务软件的运行状态和参数，该 协议用OID(Object  ID，对象标识符，OID是一串文本形式的字符串，其形式类似IP地址，由 多个数值用点号分隔组成，例如“1.2.3.4.1”代表设备的名称，“1.2.3.4.2”代表设备的系 统时间)标识要获取和配置的数据种类，对于数组式的数据还定义了key值，key用来定位标 识数据数组中的某一条数据。 DSLAM(Digital  Subscriber  Line  Access  Multiplexer，数字用户线路接入复用 器)是接入各种DSL/FXS系统的局端设备(局端设备一般指提供网络接入的局端所提供的设 备)，为了满足不同用户的接入类型，DSLAM支持FXS、ADSL、VDSL、SHDSL等多种接入线路。每 种接入线路类型所需的硬件资源都被设计成独立的对应的板卡类型(FXS板卡、ADSL板卡、 VDSL板卡、SHDSL板卡等)，称为业务板卡。此外DSLAM还有一种CSM板卡作为其他板卡的集中 管理者，DSLAM设备的机框则提供数十个插槽，一个插槽支持插入运行一块板卡。 由于DSLAM设备内同时运行的板卡众多，每个板卡都有自己独立的硬件资源和软 件系统(每一块板卡都被视为设备系统内的一个子系统)；如果每个板卡都设置一个对外与 SNMP服务器通信的IP地址，不仅管理复杂化，全局上也不利于把一台设备当做一个整体来 管理，还浪费大量的外部IP地址。 因此，现有技术还有待于改进和发展。
技术实现要素：

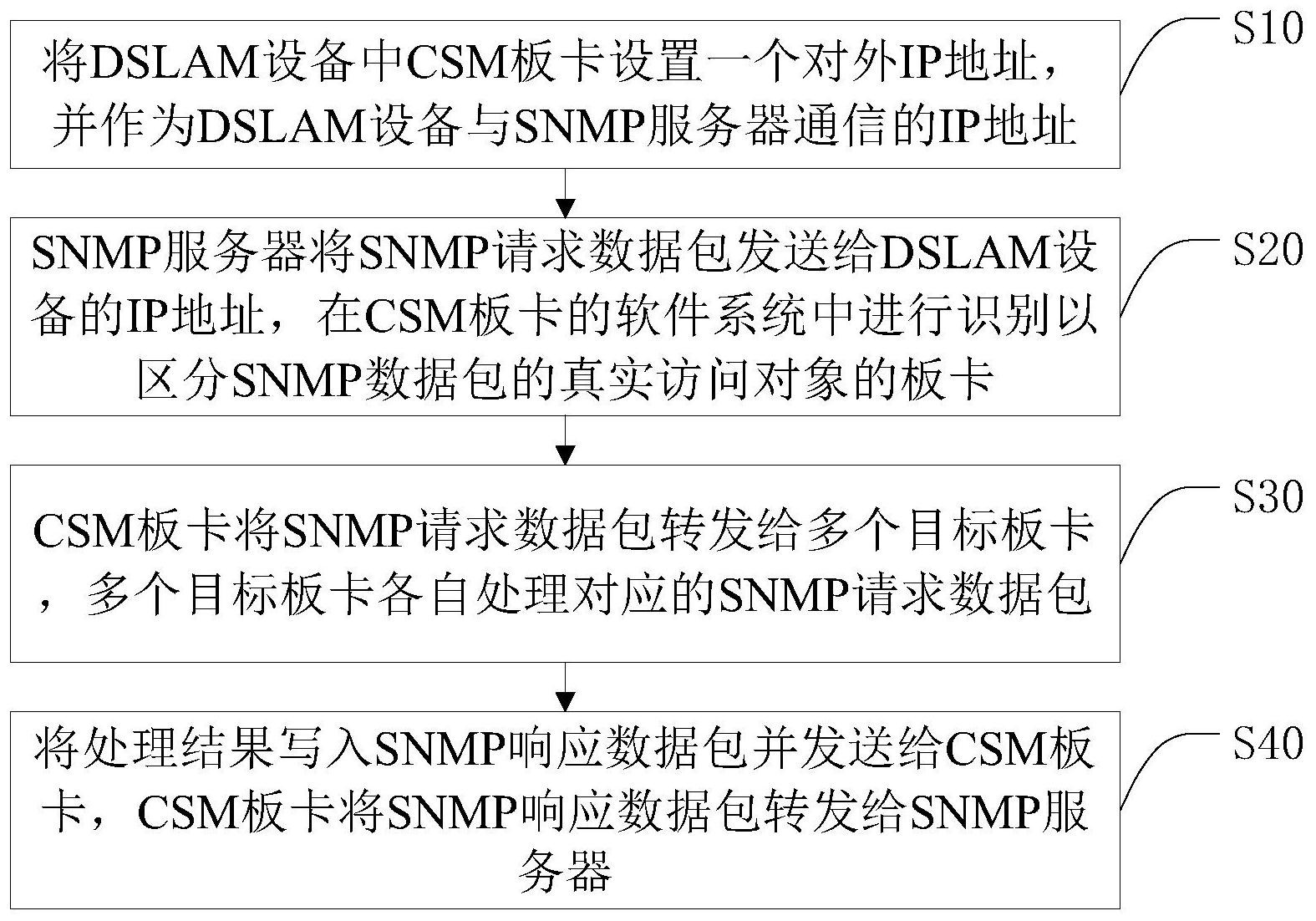

本发明的主要目的在于提供一种基于SNMP的多板卡控制方法、系统及存储介质， 旨在解决现有技术中管控多个板卡过于复杂，浪费大量的外部IP地址的问题。 为实现上述目的，本发明提供一种基于SNMP的多板卡控制方法，所述基于SNMP的 多板卡控制方法包括如下步骤： 将DSLAM设备中CSM板卡设置一个对外IP地址，并作为DSLAM设备与SNMP服务器通 信的IP地址； SNMP服务器将SNMP请求数据包发送给DSLAM设备的IP地址，在CSM板卡的软件系统 中进行识别以区分SNMP请求数据包的真实访问对象的板卡； CSM板卡将SNMP请求数据包转发给多个目标板卡，多个目标板卡各自处理对应的 SNMP请求数据包； 将处理结果写入SNMP响应数据包并发送给CSM板卡，CSM板卡将SNMP响应数据包转 发给SNMP服务器。 4 CN 111600744 A 说　明　书 2/6 页 可选地，所述的基于SNMP的多板卡控制方法，其中，所述SNMP请求数据包包括：请 求获取数据包和请求修改数据包。 可选地，所述的基于SNMP的多板卡控制方法，其中，所述请求获取数据包用于请求 获取指定对象标识符的数据； 所述请求修改数据包用于请求修改被管理设备的某一个数据参数。 可选地，所述的基于SNMP的多板卡控制方法，其中，所述SNMP响应数据包包括：返 回数据结果数据包和响应修改数据包。 可选地，所述的基于SNMP的多板卡控制方法，其中，所述返回数据结果数据包用于 响应所述请求获取数据包和请求搜索数据包以返回获取的数据值； 所述响应修改数据包用于反馈数据修改的结果。 可选地，所述的基于SNMP的多板卡控制方法，其中，所述SNMP请求数据包由网络管 理服务器发给被管理设备； 所述SNMP响应数据包由被管理设备发给网络管理服务器。 可选地，所述的基于SNMP的多板卡控制方法，其中，所述网络管理服务器包括SNMP 服务器；所述被管理设备包括DSLAM设备。 可选地，所述的基于SNMP的多板卡控制方法，其中，所述SNMP服务器接收所述SNMP 响应数据包用于与板卡进行通信以获取数据。 此外，为实现上述目的，本发明还提供一种基于SNMP的多板卡控制系统，其中，所 述基于SNMP的多板卡控制系统包括：网络管理服务器和被管理设备，所述网络管理服务器 和所述被管理设备建立通信连接，所述网络管理服务器包括SNMP服务器；所述被管理设备 包括DSLAM设备； DSLAM设备用于给CSM板卡设置一个对外IP地址，并作为DSLAM设备与SNMP服务器 通信的IP地址； SNMP服务器用于将SNMP请求数据包发送给DSLAM设备的IP地址，在CSM板卡的软件 系统中进行识别以区分SNMP请求数据包的真实访问对象的板卡； CSM板卡用于将SNMP请求数据包转发给多个目标板卡，多个目标板卡各自处理对 应的SNMP请求数据包，并将处理结果写入SNMP响应数据包并发送给CSM板卡，CSM板卡将 SNMP响应数据包转发给SNMP服务器。 此外，为实现上述目的，本发明还提供一种存储介质，其中，所述存储介质存储有 基于SNMP的多板卡控制程序，所述基于SNMP的多板卡控制程序被处理器执行时实现如上所 述的基于SNMP的多板卡控制方法的步骤。 本发明通过将DSLAM设备中CSM板卡设置一个对外IP地址，并作为DSLAM设备与 SNMP服务器通信的IP地址；SNMP服务器将SNMP请求数据包发送给DSLAM设备的IP地址，在 CSM板卡的软件系统中进行识别以区分SNMP请求数据包的真实访问对象的板卡；CSM板卡将 SNMP请求数据包转发给多个目标板卡，多个目标板卡各自处理对应的SNMP请求数据包；将 处理结果写入SNMP响应数据包并发送给CSM板卡，CSM板卡将SNMP响应数据包转发给SNMP服 务器。本发明中，每个板卡都不用分配占用稀少的外部IP地址，板卡只使用内部IP地址，通 过CSM板转换数据包的IP地址，就能给板卡和SNMP服务器建立通信。实现了DSLAM设备只需 一个对外IP地址与SNMP服务器通信，就能够管控设备各个独立运行的板卡。 5 CN 111600744 A 说　明　书 3/6 页 附图说明 图1是本发明基于SNMP的多板卡控制方法的较佳实施例的流程图； 图2是本发明基于SNMP的多板卡控制系统的较佳实施例的原理示意图。
