技术摘要：
本发明公开了一种用于压滤机清洗后的废水回收装置及其工作方法，该一种用于压滤机清洗后的废水回收装置包括基础组件，包括框架，设置在所述框架上的基座，以及固定安装在所述框架上的漏斗；回收机构，包括对称安装在所述框架上的一组连接架，安装在所述连接架上的回收  全部
背景技术：
水是动植物和人体中不可缺少的物质，同时工农业生产中同样不能离开水，我国 人均水资源比较匮乏，因此保护水资源的行动势在必行，现有的压滤机能够将污泥中的水 资源提取出来，进而能够对水资源重复应用，减轻我国水资源匮乏的问题。 但是现有的压滤机还存在一些问题，现有的压滤机在进行多次压滤工作后，为了 保证压滤机的效率，操作人员必须对滤板进行清洁工作，而大部分压滤机上为了提高压滤 效率均设有较多的压滤板，进而操作人员在对滤板进行清洁工作时，进而需要大量的水对 滤板进行冲洗工作，而这些用来冲洗的水不能够被回收利用，进而造成水资源的浪费。 因此，如何在冲洗滤板时减少水资源的浪费，是目前要解决的一个问题。
技术实现要素：

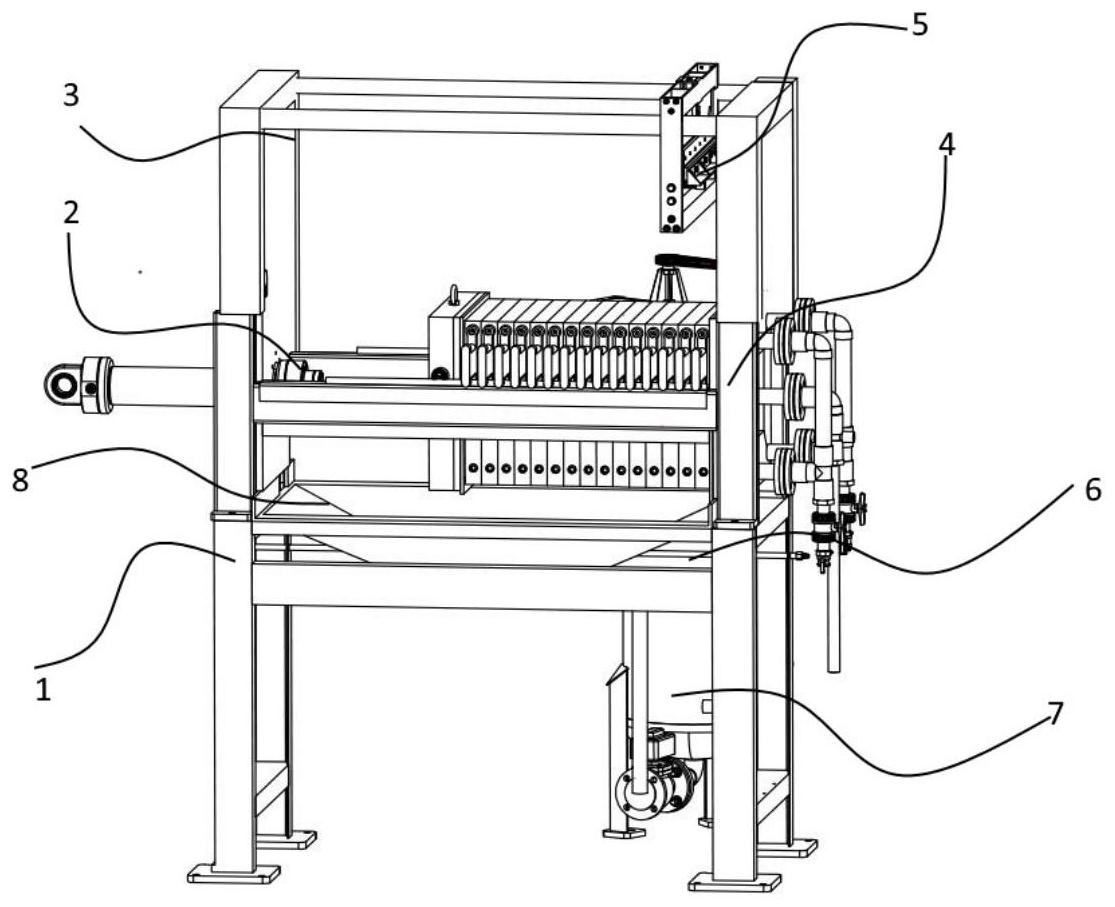

发明目的：提供一种用于压滤机清洗后的废水回收装置，以解决现有技术存在的 上述问题。 技术方案：一种用于压滤机清洗后的废水回收装置，包括： 基础组件，包括框架，设置在所述框架上的基座，以及固定安装在所述框架上的漏斗； 压紧系统，包括设置在所述基座上的挤压装置，以及设置在所述挤压装置上的压紧组 件； 位置调整机构，包括设置在所述基座上的行走滑轨，固定安装在所述行走滑轨上的驱 动电机，设置在所述驱动电机输出端的行走组件，设置在所述行走组件上的传动板，以及设 置在所述传动板上的清洗部； 回收机构，包括对称安装在所述框架上的一组连接架，安装在所述连接架上的回收滑 轨，以及设置在所述回收滑轨上的废水回收组件； 过滤机构，包括安装在所述框架上的连接件，设置在所述连接件上的搅拌电机，以及与 所述搅拌电机连接的过滤组件。 在进一步的实施例中，所述压紧组件包括与所述挤压装置连接的压紧板，设置在 所述压紧板上的多个滤板，与所述滤板连接的止推板，设置在所述基座上的搬运小车，位于 在所述止推板重心位置、且与所述滤板连接的进水装置，以及设置在所述止推板四周、且与 所述滤板连接的四个出水装置，所述搬运小车与基座滑动连接，所述止推板设置在基座上， 通过设置的压紧组件，进而能够将污泥中的水压滤出来，同时也能够完成对滤饼的收集工 作，进而保证压滤过程的顺利进行。 在进一步的实施例中，所述行走组件包括设置在所述驱动电机输出端的传动丝杆，套 接在所述传动丝杆上的连接部，与所述连接部固定连接的传动板，以及对称安装在所述传 4 CN 111589198 A 说　明　书 2/7 页 动板上的一组传动滑块，运动的连接部带动传动板开始运动，进而完成装置的驱动工作，保 证了装置能够顺利驱动，进而能够调整传动板的位置。 在进一步的实施例中，所述行走组件还包括对称安装在所述行走滑轨上的一组导 向管和一组传动滑轨，所述传动滑块位于传动滑轨上、且与所述传动滑轨滑动连接，所述传 动板与导向管连接、且能够在导向管上运动，进而使传动板能够位于指定位置，进而能够完 成对压滤机上的所有滤板进行清洁工作，保证清洗装置能够完成对滤板的清洁工作。 在进一步的实施例中，所述废水回收组件包括固定安装在所述回收滑轨上的传动 电机，设置在所述传动电机输出端的联轴器，与所述联轴器连接的丝杆，以及套接在所述丝 杆上、且与所述回收滑轨滑动连接的回收滑块，能够将接收部运送至指定位置，进而接收部 能够将废水全部接收，减少水资源的浪费，同时不工作时能够运动至指定位置，不会影响污 泥块的运输。 在进一步的实施例中，所述废水回收组件还包括与所述回收滑块固定连接的连接 装置，设置在所述连接装置上的驱动部，与所述驱动部输出端连接的驱动滑块，安装在所述 驱动部上的升降滑轨，设置在所述驱动滑块上的接收部，以及设置在所述接收部底部的输 送管道，所述驱动滑块位于升降滑轨上、且与所述升降滑轨滑动连接，进而调整接收部的位 置，从而使接收部位于安全高度，进而在装置不工作时，能够避免接收部与其他装置发生碰 撞，保证了废水回收组件的安全。 在进一步的实施例中，所述过滤组件包括设置在所述连接件上的转动部，用于连 接所述搅拌电机和转动部的传动皮带，设置在所述转动部上的搅拌扇叶，以及设置在所述 连接件上的投药口，当废水位于接收部中后，此时废水从输送管道流出，进而废水流入到筒 壁中，此时操作人员加入明矾后，此时搅拌电机开始工作，进而运动的搅拌电机带动传动皮 带开始工作，进而运动的传动皮带带动转动部开始工作，进而运动的转动部带动搅拌扇叶 开始转动，进而搅拌扇叶完成对废水的搅拌工作，通过设置的搅拌装置，进而能够使明矾与 废水充分混合，同时还能够加快明矾将杂质沉底的速度，进而完成过滤的工作。 在进一步的实施例中，所述过滤组件还包括设置在所述连接件上的筒壁，设置在 所述筒壁四周的三根支架，设置在所述筒壁上的进水管和出水管，以及设置在所述筒壁底 端的污泥排出管，所述进水管与输送管道连接，所述出水管与清洗部连接，进而能够减少废 水中的杂质，进而得到干净的水，从而完成下一次的滤板冲洗工作。 一种用于压滤机清洗后的废水回收装置的工作方法，包括： S1：当需要压滤板开始对含有较多污泥的污水进行压滤工作时，此时挤压装置开始工 作，进而运动的挤压装置带动压紧板开始工作，进而压紧板之间的压紧力到达预期值时，挤 压装置停止工作，此时污水从压滤机的进水装置处流入，进而污水进入滤板中，进而开始压 滤工作，此时被压滤处的清水进入出水装置中，进而流出的清水被运输至指定的位置，然后 搬运小车开始工作，进而运动的搬运小车带动滤板开始运动，进而会使得滤板上的滤板掉 落至漏斗中，进而中的滤饼被运送至指定位置，进而完成压滤机的压滤工作； S2：当压滤机长时间工作后，进而滤板上会附着较多的不溶于水的污渍，进而此时驱动 电机开始工作，进而运动的驱动电机带动传动丝杆开始工作，进而运动的传动丝杆带动连 接部在传动丝杆上开始运动，然后运动的连接部带动传动板开始运动，进而完成装置的驱 动工作； 5 CN 111589198 A 说　明　书 3/7 页 S3：当传动板开始运动，进而运动的传动板带动传动滑块开始在传动滑轨和导向管上 开始运动，进而运动的传动板能够调整其在行走滑轨上的位置，进而使传动板能够位于指 定位置，进而能够调节传动板上的清洗部的位置，进而能够完成对滤板的清洗工作，从而完 成对滤板的清洗； S4：当清洗部开始准备对滤板进行清理工作时，此时传动电机开始工作，进而运动的传 动电机带动联轴器开始工作，进而运动的联轴器带动丝杆开始工作，进而转动的丝杆带动 回收滑块开始工作，进而运动的回收滑块在回收滑轨上开始运动，进而能够调整回收滑块 在回收滑轨上的位置，进而能够使接收部位于漏斗的出口处，进而能够将清理滤板的废水 收集至接收部中； S5：进而当废水位于接收部中后，此时废水从输送管道流出，进而废水流入到筒壁中， 此时操作人员加入明矾后，此时搅拌电机开始工作，进而运动的搅拌电机带动传动皮带开 始工作，进而运动的传动皮带带动转动部开始工作，进而运动的转动部带动搅拌扇叶开始 转动，进而搅拌扇叶完成对废水的搅拌工作，直至到达设定的时间后，此时搅拌电机停止工 作，进而搅拌扇叶停止转动； S6：当搅拌扇叶停止转动并静置一段时间后，水中的杂质会沉入在筒壁的底部，进而先 使清水从出水管中流入，并将清水输送至清洗部，同时污泥从污泥排出管处排出，完成过滤 工作； S7：当清洗工作结束后，传动电机反向工作，进而使得接受部位于初始位置，此时驱动 部开始工作，进而带动驱动滑块在升降滑轨上运动，进而调整接收部的位置，从而使接收部 位于安全高度。 有益效果：本发明公开了一种用于压滤机清洗后的废水回收装置，为了提高水资 源的利用率，进而设有废水回收组件和过滤组件，当清洗部开始准备对滤板进行清理工作 时，此时传动电机开始工作，进而运动的传动电机带动联轴器开始工作，进而运动的联轴器 带动丝杆开始工作，进而转动的丝杆带动回收滑块开始工作，进而运动的回收滑块在回收 滑轨上开始运动，进而能够调整回收滑块在回收滑轨上的位置，进而能够使接收部位于漏 斗的出口处，进而能够将清理滤板的废水收集至接收部中，进而当废水位于接收部中后，此 时废水从输送管道流出，进而废水流入到筒壁中，此时操作人员加入明矾后，此时搅拌电机 开始工作，进而运动的搅拌电机带动传动皮带开始工作，进而运动的传动皮带带动转动部 开始工作，进而运动的转动部带动搅拌扇叶开始转动，进而搅拌扇叶完成对废水的搅拌工 作，直至到达设定的时间后，此时搅拌电机停止工作，进而搅拌扇叶停止转动，进而水中的 杂质会沉入在筒壁的底部，进而先使清水从出水管中流入，并将清水输送至清洗部，进而使 得用于清洗滤板的水可以多次使用，进而提高了水资源的利用率，从而在不影响清洗效果 的条件下，还能够达到节约水资源的效果。 附图说明 图1是本发明的立体图。 图2是本发明的压紧组件结构示意图。 图3是本发明的行走组件结构示意图。 图4是本发明的废水回收组件立体图。 6 CN 111589198 A 说　明　书 4/7 页 图5是本发明的废水回收组件部分示意图。 图6是本发明的过滤组件图。 图7是本发明的过滤组件部分示意图 附图标记为：框架1、压紧组件2、挤压装置201、搬运小车202、压紧板203、止推板204、滤 板205、进水装置206、出水装置207、行走组件3、、驱动电机301、行走滑轨302、传动丝杆303、 连接部304、传动板305、传动滑块306、传动滑轨307、导向管308、基座4、清洗部5、废水回收 组件6、连接架601、回收滑轨602、传动电机603、联轴器604、丝杆605、回收滑块606、连接装 置607、驱动部608、驱动滑块609、升降滑轨610、接收部611、输送管道612、过滤组件7、支架 701、筒壁702、进水管703、出水管704、污泥排出管705、连接件706、搅拌电机707、传动皮带 708、转动部709、搅拌扇叶710、漏斗8。
