技术摘要：

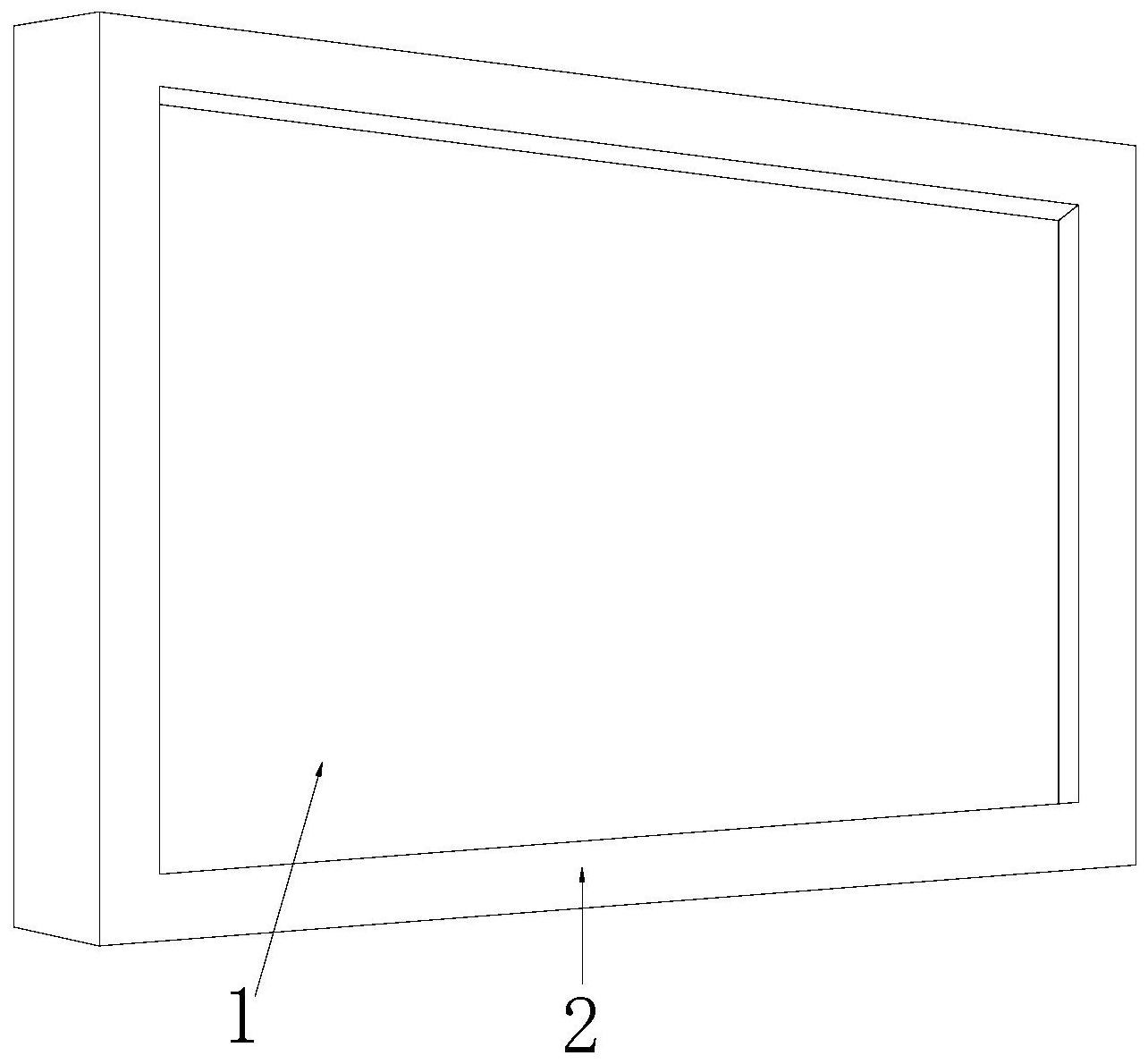

本发明公开了一种家庭影院LED显示屏，其结构包括显示屏、固定框，显示屏安装在固定框内，固定框与显示屏相配合，本发明的有益效果：利用同性相斥异性相吸的原理，使得防尘帘的两端在正极磁块、负极磁块的相互吸引下连接在一起，从而将显示屏遮挡，防止灰尘附着在显示屏  全部
背景技术：
随着人们生活水平的提高，人们会在家里安装LED显示屏，成为家庭影院，从而在 家也可以体验小型影院的观影，现有的家庭影院显示屏安装的高度较高，并且长期裸露在 空气中，使得显示屏的表面会附着灰尘，而由于安装高度的问题，附着的灰尘清洁不便，灰 尘的存在影响屏幕展现的画面的清晰度。
技术实现要素：
针对现有技术的不足，本发明是通过如下的技术方案来实现：一种家庭影院LED显 示屏，其结构包括显示屏、固定框，所述显示屏安装在固定框内，所述固定框与显示屏相配 合； 所述固定框由框槽、防尘装置、固定箱、安装腔构成，所述框槽呈“C”字形设立，所 述框槽内设有显示屏，所述显示屏固定在框槽中央，所述防尘装置将显示屏包覆，所述防尘 装置与框槽相连接，所述固定箱与防尘装置相连接，所述安装腔为框槽所围成的空腔。 作为本发明的进一步优化，所述框槽由固定衔块、显示屏固定端、限位端构成，所 述固定衔块与框槽的内壁固定连接，所述固定衔块与防尘装置相连接，所述固定衔块与限 位端机械焊接，所述限位端呈“Y”字形设立，所述限位端与防尘装置相配合，所述显示屏固 定端与限位端相连接，所述显示屏固定端与显示屏固定连接。 作为本发明的进一步优化，所述防尘装置由防尘帘、正极磁块、负极磁块、引导头 构成，所述防尘帘穿过固定衔块，所述引导头与防尘帘相配合，所述引导头设有四个，并且 分别安装在显示屏的四个角外侧，所述正极磁块、负极磁块相互吸引，所述正极磁块、负极 磁块分别安装在防尘帘的两端，所述防尘帘与正极磁块、负极磁块固定连接，所述防尘帘将 显示屏环绕，所述引导头安装在固定衔块与限位端构成的“Y”字形结构的两侧。 作为本发明的进一步优化，所述固定箱由矩形腔、收放卷棍、收盘、引导口构成，所 述矩形腔内设有收放卷棍，所述收放卷棍位于矩形腔中央，所述收放卷棍与收盘相配合，所 述收放卷棍与防尘帘相连接，所述防尘帘穿过引导口，所述引导口设有两个，并且呈对称结 构设于矩形腔上。 作为本发明的进一步优化，所述引导头由固定槽、清洁轮、收集腔、轮柱、引导轮、 固定轴构成，所述固定槽所围成的腔体为收集腔，所述收集腔内设有轮柱，所述轮柱设有两 个，并且呈对称结构安装在收集腔内，所述轮柱与清洁轮机械连接，所述清洁轮通过防尘帘 与引导轮相配合，所述引导轮与固定轴机械配合，所述固定轴位于引导轮中央，所述清洁轮 与防尘帘相连接。 作为本发明的进一步优化，所述清洁轮由过渡集槽、清洁头、软层、固定腔、配重块 构成，所述过渡集槽与清洁头相间分布，所述过渡集槽设有九个，所述清洁头设立的数目与 3 CN 111599285 A 说　明　书 2/5 页 过渡集槽的数目均等，所述过渡集槽的弧形层为软层，所述软层为过渡集槽与固定腔之间 的间隔层，所述清洁头与防尘帘相贴合，所述固定腔内设有配重块，所述配重块上设有伸缩 杆。 作为本发明的进一步优化，所述引导轮由轮毂、外层、固定引导块、光滑引导层构 成，所述固定引导块、光滑引导层相间分布，所述固定引导块、光滑引导层相连接，所述固定 引导块、光滑引导层均安装在外层上，所述外层将轮毂包覆，所述外层与轮毂固定连接。 作为本发明的进一步优化，所述清洁头由杆体、衔接腔、清洁布层构成，所述杆体 与衔接腔机械焊接，所述衔接腔被清洁布层包覆，所述清洁布层与防尘帘相贴合，所述杆体 位于软层与软层之间的间隔处。 有益效果 本发明一种家庭影院LED显示屏，将固定框以内嵌的形式嵌合在室内的墙壁上，使 得固定框与墙壁表层处于同一水平面上，初始状态下显示屏处于非工作状态下，由于正极 磁块、负极磁块的磁性相异从而相互吸引，使得防尘帘的两端相连接，实现将显示屏遮挡， 使得空气中的灰尘附着在防尘帘的外侧上，当要使用显示屏时，通过机械力控制收放卷棍 顺时针旋转，使得防尘帘在其的旋转作用下，并经过引导口的引导下环绕在收放卷棍上，此 时正极磁块、负极磁块之间的吸引力小于收放卷棍的旋转力，因此正极磁块、负极磁块分 离，从而显示屏裸露出来，可以之间观看，由于防尘帘将显示屏遮挡的过程中，空气中的灰 尘已附着在防尘帘上，因此防尘帘收起的过程中，防尘帘经过引导头时，引导轮上的固定引 导块、光滑引导层共同作用下，使得防尘帘与之相接触时，具有固定定向的引导力，使得防 尘帘往某一方向上运动，防尘帘的外侧与清洁轮相接触，防尘帘经过清洁轮时，清洁布层与 之相贴合，并随着清洁轮的传送，清洁布层与之相接触并将其表面附着的灰尘扫落，灰尘掉 落到软层上，随着清洁轮旋转到最低点时，由于配重块的重力始终竖直向下，因此对软层施 加一个向下的力，使得软层收集的灰尘会抖落到收集腔内，实现防尘帘的清洁，当显示屏停 止工作时，要将其再次遮挡时，驱动收放卷棍逆时针旋转，使得防尘帘在正极磁块、负极磁 块的相互吸引力作用下，再次连接实现显示屏的遮挡。 与现有技术相比，本发明具有以下优点： 本发明利用同性相斥异性相吸的原理，使得防尘帘的两端在正极磁块、负极磁块 的相互吸引下连接在一起，从而将显示屏遮挡，防止灰尘附着在显示屏上； 通过在显示屏的四个角外侧设立引导头，使得防尘帘经过引导头时，引导轮上的 固定引导块、光滑引导层共同作用下，使得防尘帘与之相接触时，具有固定定向的引导力， 确保防尘帘稳定的往某一方向上运动； 防尘帘经过引导头时外侧与清洁轮相接触，清洁布层与之相贴合，并将其表面附 着的灰尘扫落，当旋转到清洁轮的最低点时，配重块的重力作用使得软层上灰尘掉落到收 集腔内，实现防尘帘的清洁，使得显示屏有效防尘的同时，不需要人工进行防尘帘的清洁， 有效保障屏幕展现的画面的清晰度。 附图说明 通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、 目的和优点将会变得更明显： 4 CN 111599285 A 说　明　书 3/5 页 图1为本发明一种家庭影院LED显示屏的结构示意图。 图2为固定框的结构图。 图3为引导头的结构图。 图4为引导轮的结构图。 图5为清洁轮的结构图。 图6为固定箱的结构图。 图7为图5中A的放大图。 图8为图7的状态图。 图中:显示屏-1、固定框-2、框槽-a、防尘装置-b、固定箱-c、安装腔-d、固定衔块- a1、显示屏固定端-a2、限位端-a3、防尘帘-b1、正极磁块-b2、负极磁块-b3、引导头-b4、矩形 腔-c1、收放卷棍-c2、收盘-c3、引导口-c4、固定槽-e、清洁轮-f、收集腔-g、轮柱-h、引导轮- j、固定轴-k、过渡集槽-f1、清洁头-f2、软层-f3、固定腔-f4、配重块-f5、轮毂-j1、外层-j2、 固定引导块-j3、光滑引导层-j4、杆体-f21、衔接腔-f22、清洁布层-f23。
