技术摘要：
本发明提供一种滚轮模块，包括滚轮、弹性件以及调节组件。滚轮包括棘齿结构且具有配置面。配置面区分为空白区与棘齿区。棘齿结构设置于配置面且位于棘齿区。弹性件设置于滚轮旁且具有彼此相对的第一端与第二端。弹性件的第一端连接调节组件，而调节组件带动弹性件的第  全部
背景技术：
鼠标、键盘、操纵杆及触控板等是搭配视窗界面应用程序使用的输入装置，其可以 控制游标于屏幕上的显示位置，并利用功能按键点选的方式，开启应用程序或执行其它相 关功能。目前鼠标的滚轮无法让使用者快速的拨动，且无法提供棘轮转动模式与平滑滚动 模式来应对需相对较快的计算机操控。此外，为了增加加速度及触摸手感，目前鼠标的通常 会采用金属材料来作为滚轮的外表面，意即滚轮具有金属表面。然而，由于滚轮外表面的材 质必须是成本较高的金属材料，导致鼠标具有较高的产品成本。
技术实现要素：

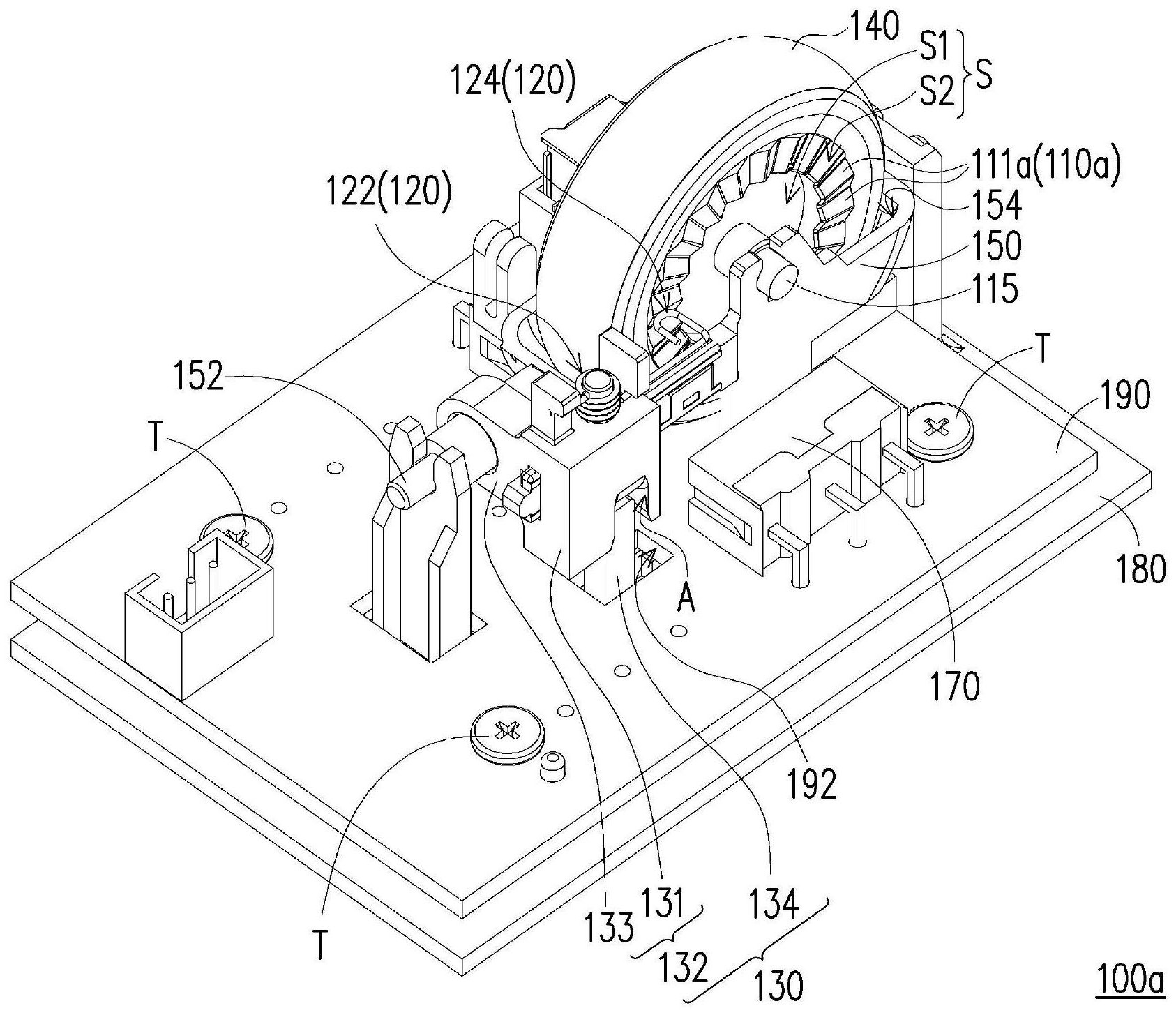

本发明是针对一种滚轮模块，其能让使用者依据需求而自行切换成棘轮转动模式 或平滑滚动模式，且可让使用者快速拨动并具有较佳的触摸手感。 根据本发明的实施例，滚轮模块包括滚轮、弹性件以及调节组件。滚轮包括棘齿结 构且具有配置面。配置面区分为空白区与棘齿区。棘齿结构设置于配置面且位于棘齿区。弹 性件设置于滚轮旁且具有彼此相对的第一端与第二端。弹性件的第一端连接调节组件，而 调节组件带动弹性件的第二端在空白区与棘齿区之间移动。当调节组件带动弹性件位于棘 齿区时，弹性件的第二端抵接棘齿结构，而使滚轮呈现棘轮转动模式。当调节组件带动弹性 件位于空白区时，弹性件的第二端抵接滚轮的配置面，而使滚轮呈现平滑滚动模式。 在根据本发明的实施例的滚轮模块中，滚轮包括塑胶壳体、配重块以及塑胶盖。塑 胶壳体具有配置面及连接配置面的周围表面。周围表面与配置面定义出容置槽。配重块配 置于容置槽内。塑胶盖配置于塑胶壳体上，以将配重块固定于容置槽内。 在根据本发明的实施例的滚轮模块中，滚轮模块还包括橡胶环，套设于塑胶壳体 的周围表面上。 在根据本发明的实施例的滚轮模块中，棘齿结构更延伸设置于塑胶壳体的周围表 面上。塑胶壳体与棘齿结构为一体成型的结构。 在根据本发明的实施例的滚轮模块中，配重块的材质包括金属或不锈钢。 在根据本发明的实施例的滚轮模块中，弹性件包括弹簧或扭簧。 在根据本发明的实施例的滚轮模块中，滚轮模块还包括：承载座，具有枢接部。滚 轮设置于承载座上，且调节组件枢接于枢接部。 在根据本发明的实施例的滚轮模块中，调节组件包括滑动件以及拨动杆。滑动件 包括彼此相连的滑块与套轴。套轴枢接于承载座的枢接部，而滑块具有开口。拨动杆设置于 滑块的开口内，且适于拨动滑动件移动。 在根据本发明的实施例的滚轮模块中，滚轮模块还包括编码器，设置于滚轮旁，且 滚轮的轴心穿过编码器。 4 CN 111596775 A 说　明　书 2/6 页 在根据本发明的实施例的滚轮模块中，滚轮模块还包括至少一开关，设置于滚轮 的至少一侧。 根据本发明的实施例，滚轮模块包括承载座、滚轮、弹性件、滑动件以及拨动杆。承 载座具有容纳开口与枢接部。滚轮设置于承载座的容纳开口内，包括棘齿结构且具有配置 面。配置面区分为空白区与棘齿区。棘齿结构设置于配置面且位于棘齿区。弹性件设置于滚 轮旁且具有彼此相对的第一端与第二端。滑动件枢接于承载座的枢接部且具有开口。弹性 件的第一端连接滑动件。拨动杆设置于滑动件的开口内，且适于拨动滑动件移动，以带动弹 性件的第二端在空白区与棘齿区之间移动。当滑动件带动弹性件位于棘齿区时，弹性件的 第二端抵接棘齿结构，而使滚轮呈现棘轮转动模式。当滑动件带动弹性件位于空白区时，弹 性件的第二端抵接滚轮的配置面，而使滚轮呈现平滑滚动模式。 在根据本发明的实施例的滚轮模块中，滚轮包括塑胶壳体、配重块以及塑胶盖。塑 胶壳体具有配置面及连接配置面的周围表面。周围表面与配置面定义出容置槽。配重块配 置于容置槽内。塑胶盖配置于塑胶壳体上，以将配重块固定于容置槽内。 在根据本发明的实施例的滚轮模块中，滚轮模块还包括橡胶环，套设于塑胶壳体 的周围表面上。 在根据本发明的实施例的滚轮模块中，棘齿结构更延伸设置于塑胶壳体的周围表 面上。塑胶壳体与棘齿结构为一体成型的结构。 在根据本发明的实施例的滚轮模块中，配重块的材质包括金属或不锈钢。 在根据本发明的实施例的滚轮模块中，弹性件包括弹簧或扭簧。 在根据本发明的实施例的滚轮模块中，滚轮模块还包括底座以及电路板。拨动杆 设置于底座上。电路板设置于底座上，且具有滑槽。拨动杆穿过滑槽，且适于在滑槽内移动 在根据本发明的实施例的滚轮模块中，滚轮模块还包括至少一开关(switch)，设 置于电路板上，且与电路板电性连接。 在根据本发明的实施例的滚轮模块中，滚轮模块还包括编码器(encoder)，设置于 滚轮旁，滚轮的轴心穿过编码器。编码器透过多条电线与电路板电性连接。 在根据本发明的实施例的滚轮模块中，滚轮模块还包括多个锁固件，穿过电路板 而将电路板固定于底座上。 基于上述，在本发明的滚轮模块的设计中，滚轮包括棘齿结构且具有区分为空白 区与棘齿区的配置面，其中棘齿结构设置于配置面且位于棘齿区。当调节组件带动弹性件 位于棘齿区时，弹性件的第二端抵接棘齿结构，而使滚轮呈现棘轮转动模式。当调节组件带 动弹性件位于空白区时，弹性件的第二端抵接滚轮的配置面，而使滚轮呈现平滑滚动模式。 如此一来，使用者可依据需求而自行将滚轮模块切换成棘轮转动模式或平滑滚动模式，且 可让使用者快速拨动并具有较佳的触摸手感。 为让本发明的上述特征和优点能更明显易懂，下文特举实施例，并配合附图作详 细说明如下。 附图说明 包含附图以便进一步理解本发明，且附图并入本说明书中并构成本说明书的一部 分。附图说明本发明的实施例，并与描述一起用于解释本发明的原理。 5 CN 111596775 A 说　明　书 3/6 页 图1A是本发明的一实施例的一种滚轮模块的立体示意图； 图1B是图1A的滚轮模块于另一视角的立体示意图； 图1C是图1A的滚轮模块的立体分解示意图； 图1D是图1A的滚轮模块于另一视角的立体分解示意图； 图1E是图1A的滚轮模块的弹性件的第二端位于空白区的立体示意图； 图2是本发明的另一实施例的一种滚轮模块的立体示意图。 附图标记说明 100a、100b：滚轮模块 110a、110b：滚轮 111a、111b、113b：棘齿结构 112：塑胶壳体 114：配重块 115：轴心 116：塑胶盖 120：弹性件 122：第一端 124：第二端 130：调节组件 131：滑块 132：滑动件 133：套轴 134：拨动杆 140：橡胶环 150：承载座 152：枢接部 154：容纳开口 160：编码器 170：开关 180：底座 190：电路板 192：滑槽 A：开口 C：容置槽 E：电线 P：周围表面 S：配置面 S1：空白区 S2：棘齿区 T：锁固件 6 CN 111596775 A 说　明　书 4/6 页
