一种薄壁类零件内胀夹具


技术摘要:
一种薄壁类零件内胀夹具,包括主轴拉杆,主轴拉杆安装在机床主轴内部,主轴拉杆右侧与拉杆接头左侧螺纹连接,拉杆接头右侧与夹具拉杆左侧螺纹连接,夹具拉杆外套有夹具顶圈和胀套,夹具拉杆及胀套伸入工件,夹具拉杆右侧为锥形结构;拉杆接头的外部和机床法兰配合,机  全部
背景技术:
在机械加工领域,经常会遇到需要加工较长的薄壁类零件,如果夹持外圆在加工 时需要换面夹持,造成零件外圆同轴度下降,所以多数会选择进行内部夹持,如果夹具选择 不恰当,经常会出现加工过程中夹持不紧造成零件加工精度不够,严重的甚至会损坏零件, 即使夹持足够紧,也无法对工件的内部实现支撑,对于较长的薄壁类零件加工时造成零件 变形,大大的影响了薄壁类零件的加工精度以及加工效率; 目前,对于薄壁类零件的夹持形式各样,但均存在种种弊端,功能完善的,结构较 为复杂、造价高;结构简单的,只能实现一端夹持,无法保证较长的薄壁类零件的稳定夹持。
技术实现要素:

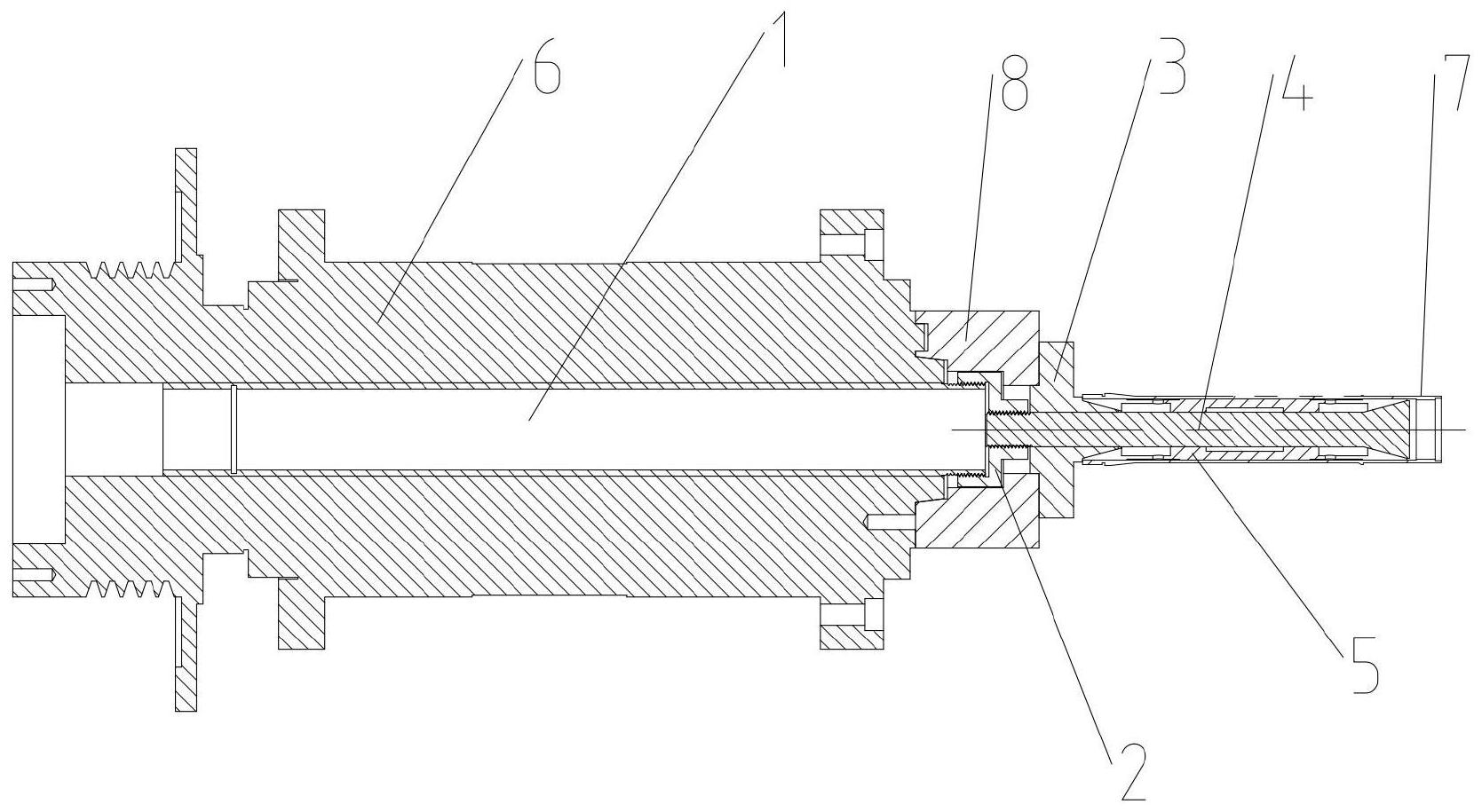

为了克服上述现有技术的缺点,本发明的目的在于提供了一种薄壁类零件内胀夹 具,能够对薄壁类工件的两端从内部均匀夹紧,保证工件不因夹持而变形,并可控制加工变 形对工件加工精度的影响。 为实现上述目的,本发明采用的技术方案是: 一种薄壁类零件内胀夹具,包括主轴拉杆1,主轴拉杆1安装在机床主轴6内部,主 轴拉杆1右侧与拉杆接头2左侧螺纹连接,拉杆接头2右侧与夹具拉杆4左侧螺纹连接,夹具 拉杆4外套有夹具顶圈3和胀套5,夹具拉杆4及胀套5伸入工件7,夹具拉杆4右侧为锥形结 构; 拉杆接头2的外部和机床法兰8配合,机床法兰8连接在机床主轴6上,机床法兰8通 过螺钉和夹具顶圈3左端连接,夹具顶圈3右侧为锥形结构,并和胀套5左侧配合连接。 所述主轴拉杆1左侧内部设有沟槽9,右侧外部设有第一外螺纹10。 所述拉杆接头2为台阶形状,右侧外部为正六边形11,拉杆接头2左右两侧均加工 有螺纹。 所述胀套5为弹性材质,根据不同加工材料选择不同弹性材质,胀套5左右两侧外 部开有多条伸缩缝隙18,胀套5内部两侧均设有锥面19。 所述夹具顶圈3左侧设有台阶12,右侧设有锥形轴13,台阶12端面开有台阶孔14, 夹具顶圈3中间开有通孔15。 所述夹具拉杆4的左侧加工有第二外螺纹16,夹具拉杆4的右侧为锥形柱体17。 本发明与现有技术相比具有以下优点: 1、本发明通过夹具拉杆4与夹具顶圈3上的锥形轴13作用,使得胀套5两端同时发 生均匀变形,可以从内部夹工件7,因为夹持为两端,且变形均匀,所以夹持较紧。 2、本发明内部胀套5选用弹性材质,可以根据工件7的软硬程度造择适当的材料, 所以夹持过程中不会对工件7造成伤害。 3 CN 111571270 A 说 明 书 2/3 页 3、本发明结构简单,零部件少,成本低廉,制造、安装十分简单,适合大面积推广; 可以广泛的应用于各类需要进行一次性外圆加工的产品。 附图说明 图1为本发明的剖视图。 图2为主轴拉杆1的剖视图。 图3为拉杆接头2主视图。 图4为胀套5正视与剖视图。 图5为夹具顶圈3正视与剖视图。 图6为夹具拉杆4主视图。
