技术摘要：
本发明提供了一种快速接线的电流电压一体表，包括一体表本体，一体表本体内并排安装有电流表和电压表，电流表和电压表下方分别设置有升降槽，升降槽中设置有能够垂直滑动的升降压板，电流表下方的升降压板通过齿轮传动与第二旋钮连接，并由第二旋钮控制其升降；电压表  全部
背景技术：
在电气实验中往往需要使用到电流表和电压表，但是将电流表和电压表摆放在电 气实验设备上，不仅占 用空间，而且容易造成混乱，不方便人们使用。公开号为 CN203084019U的中国专利提供了一种电压表和电流表合为一体的测量仪器，电流表及电压 表并排安装在同一壳体内，集电压及电流测量功能于一身，大大降低了购置成本，使用起来 也更方便。但其接线采用传统的接线柱形式，需要将导线裸露的导体绕制在接线柱上，再压 紧，操作繁琐复杂，不能实现快速接线快速拆卸，降低电气实验效率，而且很多接线不牢固， 造成线头松动，严重影响检测的正确性能。
技术实现要素：

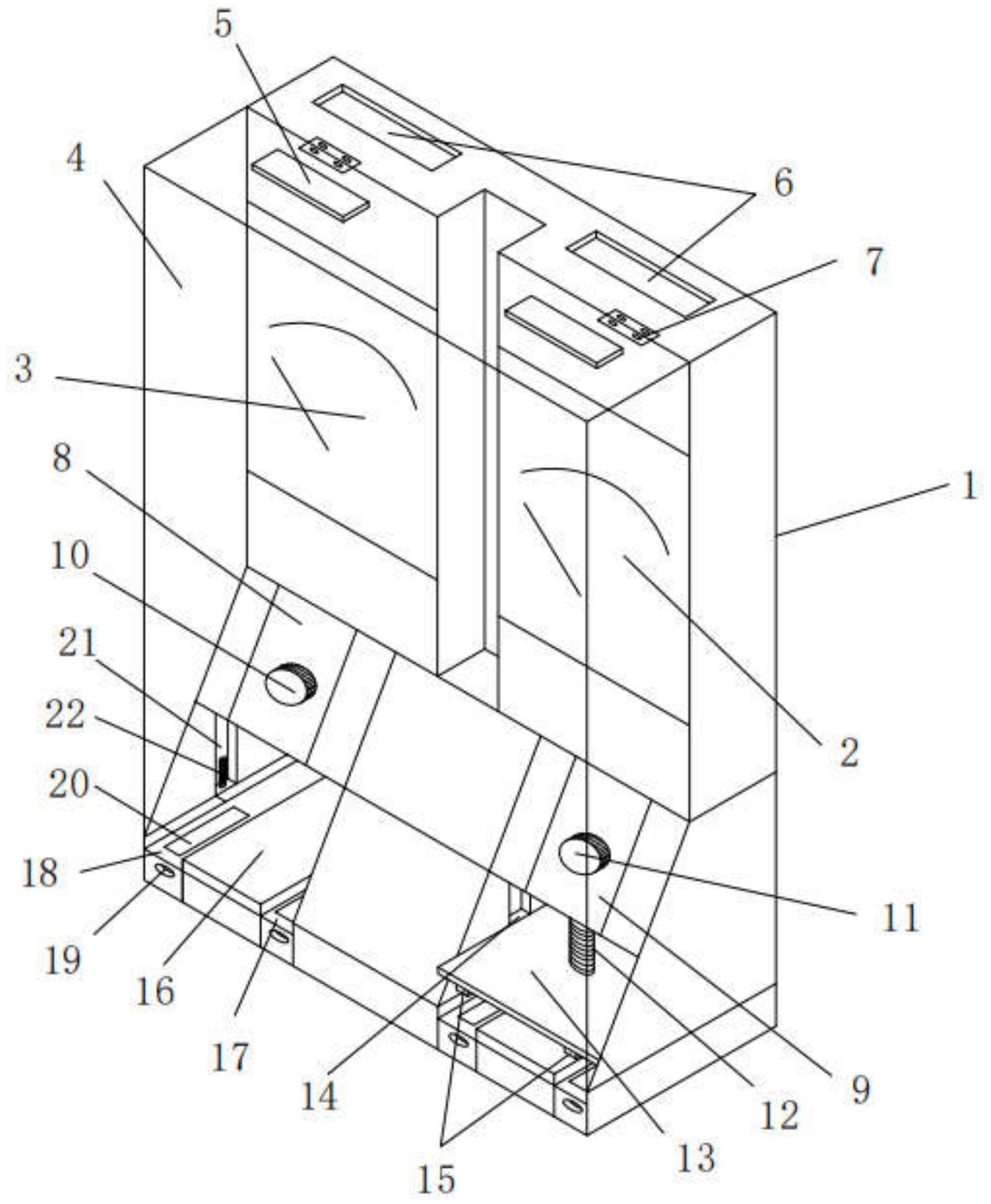

为解决上述技术问题，本发明提供了一种快速接线的电流电压一体表，不仅将电 流表和电压表融为一体，还能够实现快速接线和拆卸。 本发明通过以下技术方案得以实现： 一种快速接线的电流电压一体表，包括一体表本体，所述一体表本体内并排安装有电 流表和电压表，所述电流表和电压表下方分别设置有升降槽，升降槽中设置有能够垂直滑 动的升降压板，所述电流表下方的升降压板通过齿轮传动与第二旋钮连接，并由第二旋钮 控制其升降；所述电压表下方的升降压板通过齿轮传动与第一旋钮连接，并由第一旋钮控 制其升降；所述升降槽底部两侧分别设置有第一电源线插槽和第二电源线插槽，所述第一 电源线插槽和第二电源线插槽内均安装有电极垫片，所述电极垫片与电流表或电压表电性 连接。测试时，将待测电路导线前端裸露的导体（以下简称待测导线）置于电流表或电压表 底部的第一电源线插槽和第二电源线插槽内，再通过旋转第一旋钮或第二旋钮，控制升降 压板下降，从而让升降压板挤压待测导线，让待测导线快速接触到电极垫片，从而接通到电 流表或电压表上，连接可靠，不会出现脱落的现象，保障检测的稳定性能；拆线时旋松升降 压板即可取出待测导线，操作简单方便。同时本发明将电流表和电压表融合为一体，能够进 行电流检测，也能够进行电压检测，灵活性强，而且接线和拆线都十分简单，能够实现快速 接线和拆卸。 进一步地，为了实现第一旋钮或第二旋钮对升降压板的升降控制，所述电流表的 底部安装有第二齿轮箱，所述第二齿轮箱上安装有第二旋钮，所述电压表的底部安装有第 一齿轮箱，所述第一齿轮箱上安装有第一旋钮，所述第一齿轮箱和第二齿轮箱的底部均安 装有螺纹杆，所述第一旋钮和第二旋钮分别通过第一齿轮箱和第二齿轮箱与各自的螺纹杆 形成齿轮传动连接，所述螺纹杆下端与升降压板固定连接。通过旋转第一旋钮或第二旋钮， 让第一齿轮箱或第二齿轮箱内的齿轮转动，从而带动螺纹杆旋转，利用螺纹杆旋转推动升 3 CN 111551772 A 说　明　书 2/4 页 降压板运动。 进一步地，所述第二旋钮与第二齿轮箱内的齿轮啮合相连，第二齿轮箱底部的螺 纹杆与第二齿轮箱内的齿轮啮合相连，所述第一旋钮与第一齿轮箱内的齿轮啮合相连，第 一齿轮箱底部的螺纹杆与第一齿轮箱内的齿轮啮合相连。 所述升降槽的两侧均竖直设有滑块活动槽，所述升降压板两侧设有凸出的滑块， 滑块置于滑块活动槽中，并且滑块沿滑块活动槽滑动，滑块与滑块活动槽的底部之间设置 有弹簧，弹簧一端固定在滑块活动槽的底部，螺纹杆与齿轮箱内的齿轮配合存在一定间隙， 在旋转第一旋钮或第二旋钮，夹紧待测导线时，完全旋合，同时在弹簧弹力绷紧的状态下， 不存在间隙，夹持牢固；在松开待测导线时，间隙释放，螺纹杆因间隙能够上下窜动，弹簧的 弹力将升降压板向上顶起，在松开一瞬间推动升降压板离开待测导线，能够快速取出待测 导线。 所述升降压板面对电极垫片一面设置有电极压板，电极压板通过紧固件固定在升 降压板上，电极压板位置与电极垫片相对应，能够更好地将待测导线压在电极垫片上。 所述一体表本体的操作面板一侧设有透明外罩，透明外罩能够起到防尘和保护作 用，所述透明外罩通过铰链与一体表本体的顶部活动连接，便于开启或关闭透明外罩。 所述透明外罩顶部设置有固定磁石，所述一体表本体的顶部设有带磁性的磁石固 定槽，磁石固定槽能够在透明外罩完全打开后容纳固定磁石，便于在开启透明外罩进行快 速固定，进而便于测试操作。 所述电流表和电压表均通过紧固件固定在一体表本体上，所述第二齿轮箱与电流 表通过紧固件固定相连，所述第一齿轮箱通过紧固件固定在电压表上，便于维修保养。 所述第一电源线插槽和第二电源线插槽的底部设有电线插孔，能够适用于带标准 插头的测试电路，提高适用性。 所述电极垫片通过紧固件固定在第一电源线插槽和第二电源线插槽内，便于维修 保养。 本发明的有益效果在于： 与现有技术相比，通过将电流表和电压表融合为一体，能够进行电流检测，也能够进行 电压检测，灵活性强。通过设置由旋钮控制的升降压板，能快速地将待测导线压在电极垫片 上，实现与电流表或电压表的电性连接，连接可靠，保障检测的稳定性能；同时旋松升降压 板即可取出待测导线，使得接线和拆线都十分简单，能够实现快速接线和拆卸。通过设置升 降压板与滑块活动槽的底部之间设置弹簧，在弹力作用下，在夹紧待测导线时提高夹持的 稳定性，在松开升降压板的一瞬间推动升降压板离开待测导线，能够快速取出待测导线。通 过设置透明外罩，能够对一体表起到防尘和保护作用。通过在透明外罩和一体表本体上设 置固定磁石和磁石固定槽，便于在开启透明外罩进行快速固定，进而便于测试操作。通过设 置电线插孔，能够适用于带标准插头的测试电路，提高适用性。通过紧固件固定电流表、电 压表、齿轮箱、电极压板和电极垫片，便于维修保养。 附图说明 图1是本发明的结构示意图。 图中：1-一体表本体，2-电流表，3-电压表，4-透明外罩，5-固定磁石，6-磁石固定 4 CN 111551772 A 说　明　书 3/4 页 槽，7-铰链，8-第一齿轮箱，9-第二齿轮箱，10-第一旋钮，11-第二旋钮，12-螺纹杆，13-升降 压板，14-滑块，15-电极压板，16-升降槽，17-第一电源线插槽，18-第二电源线插槽，19-电 线插孔，20-电极垫片，21-滑块活动槽，22-弹簧。
