技术摘要：

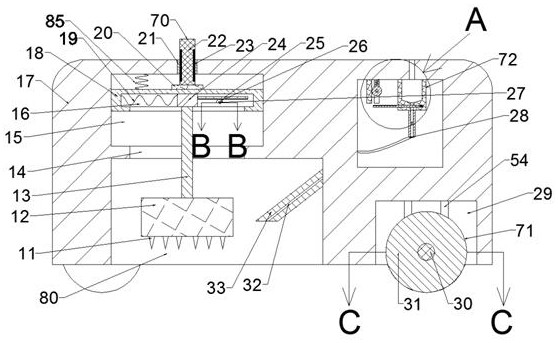

本发明公开了一种厨房瓷砖缝重新喷涂设备，包括去除盒，所述去除盒内设有移动腔，所述移动腔内设有清理机构，所述清理机构包括能够在所述移动腔中上下移动的空心板，所述去除盒下侧端面设有开口向下的检测腔，所述检测腔内摄于检测机构，所述检测机构包括转动设置在所  全部
背景技术：
瓷砖，又称磁砖，是以耐火的金属氧化物及半金属氧化物，经由研磨、混合、压制、 施釉、烧结之过程，而形成的一种耐酸碱的瓷质或石质等，建筑或装饰材料，称之为瓷砖，厨 房中也会贴有很多瓷砖做装修使用，当厨房中的瓷砖长时间使用以后，瓷砖缝之间会附着 大量的油污，降低了美观度，且不易清理。
技术实现要素：
本发明要解决的技术问题是提供一种厨房瓷砖缝重新喷涂设备，克服瓷砖缝间的 油污降低了美观度，不易清理等问题。 本发明是通过以下技术方案来实现的。 本发明的一种厨房瓷砖缝重新喷涂设备，包括去除盒，所述去除盒内设有移动腔， 所述移动腔内设有清理机构，所述清理机构包括能够在所述移动腔中上下移动的空心板， 所述空心板内设右横腔，所述横腔内设有能够左右移动的移动块，所述移动腔上侧内壁设 有内螺纹，所述内螺纹间转动设有转动杆，所述转动杆上固定设有外螺纹，所述转动杆下端 面固定设有推动板；所述去除盒下侧端面设有开口向下的检测腔，所述检测腔内摄于检测 机构，所述检测机构包括转动设置在所述检测腔后侧内壁的检测轴，所述检测轴上从后往 前依次固定设有传动带轮与检测轮，所述传动带轮上绕有所述皮带，所述空心板上端面与 所述移动腔上侧内壁间连接有伸缩弹簧；所述去除盒内设有喷涂腔，所述喷涂腔内设有喷 涂机构，所述喷涂机构包括固定在所述喷涂腔上侧内壁的放置框，所述放置框内设有放置 腔，所述放置腔上侧内壁上下贯通设有连接口，所述放置腔下侧内壁上下贯通设有连通口， 所述放置框下端面固定设有竖杆，所述竖杆内设有竖槽，所述竖槽内固定设有空气泵，所述 放置框内设有封闭槽，所述封闭槽内能够左右移动设有传动杆，所述传动杆上端面固定设 有摩擦条，所述传动杆上上下贯通设有接通口，所述传动杆右端面与所述封闭槽后侧内壁 间连接设有接触弹簧。 优选地，所述移动块左端面与所述横腔左侧内壁间连接有连接弹簧，所述横腔后 侧内壁固定设有传动电机，所述传动电机前端面转动设有电机轴，所述电机轴上固定设有 半齿轮，所述移动块右端面固定设有传动齿条，所述移动块下端面固定设有连接杆，所述连 接杆下端面固定设有移动板，所述移动板下端面固定设有六个尖刺.所述去除盒下端面设 有开口向下的升降腔，所述升降腔上侧内壁与所述移动腔下侧内壁间连通设有连通槽。 优选地，所述喷涂腔后侧内壁中设有转动腔，所述转动腔前侧内壁转动设有从动 轴，所述从动轴从后往前依次固定设有从动带轮与圆盘，所述从动带轮上绕有所述皮带，所 述圆盘内设有收纳腔，所述收纳腔内能够上下移动设有摩擦块，所述摩擦块的端面与所述 收纳腔的内壁间连接设有调整弹簧。 3 CN 111550074 A 说　明　书 2/3 页 优选地，所述竖杆下端面连接有软管，所述喷涂腔后侧内壁能够上下移动设有载 物块，所述载物块上端面与所述复位槽上侧内壁间连接设有复位弹簧，所述载物块上转动 设有摩擦转轴，所述摩擦转轴上从后往前依次固定设有传动摩擦轮与摩擦轮，所述喷涂腔 上侧内壁固定设有摩擦板，所述升降腔右侧内壁固定设有喷嘴，所述喷嘴内设有连接管，所 述连接管与所述软管连通。 优选地，所述摩擦轮与所述摩擦板间的摩擦力大于所述复位弹簧的弹性力，所述 摩擦轮与所述摩擦条间的摩擦力大于所述封闭槽的弹性力。 本发明的有益效果  ：本装置能对瓷砖缝之间的油污进行清理，清理后重新对瓷砖 缝间的墙面进行喷涂，保证了墙壁的整洁度与美观性，且清理十分方便，节省人力。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有 技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 图  1 是本发明实施例的结构示意图； 图2为图1中A处放大示意图； 图3为图1中B-B方向示意图； 图4为图1中C-C方向示意图； 图5为图2中D-D方向示意图。
