技术摘要：
本发明属于冲压设备技术领域，具体涉及一种冲压用多功能悬臂，包括悬臂本体和多功能活动块，所述悬臂本体远离机身的一端为多功能冲压区，所述悬臂本体上表面位于多功能冲压区位置设有条形槽口，所述悬臂本体下方位于多功能冲压区位置未设置底板，所述条形槽口从悬臂本  全部
背景技术：
冲压设备就是所谓的压力机。学名：冲压机、油压机、液压机。是压制容器的大型特 种设备。 其中冲压设备在冲压一些环形零部件的时候，需要采用悬臂结构，即工作台底部 也是镂空的，但是现有的悬臂是固定死的无法移动，同时功能比较单一。
技术实现要素：

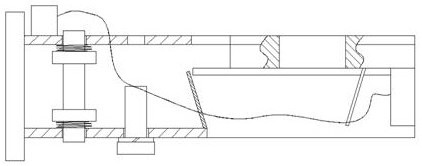

本发明的目的在于提供一种冲压用多功能悬臂，克服了现有技术的不足，解决了 现有技术悬臂功能比较单一的问题。 为解决上述问题，本发明所采取的技术方案如下： 一种冲压用多功能悬臂，包括悬臂本体和多功能活动块，所述悬臂本体远离机身的一 端为多功能冲压区，所述悬臂本体上表面位于多功能冲压区位置设有条形槽口，所述悬臂 本体下方位于多功能冲压区位置未设置底板，所述条形槽口从悬臂本体后端一致延伸至其 最外端，所述悬臂内位于条形槽口下方两侧均设有支撑条，所述多功能活动块横截面为凸 字形机构，所述多功能活动块底部通过两侧的支撑条插入在悬臂本体内，所述多功能活动 块上方位于条形槽口内且上表面与悬臂本体上表面平齐，所述多功能活动块上中间位置设 有竖直的下料孔，所述下料孔贯穿多功能活动块，所述多功能活动块外端下表面设有风扇 结构，所述风扇结构通过导线连接有控制开关二。 进一步，所述多功能活动块上方与条形槽口松配。 进一步，所述多功能活动块下表面位于下料孔和风扇结构之间设有倾斜的导料板 一。 进一步，所述导料板一为网格板结构。 进一步，所述悬臂本体内位于条形槽口内端设有导料板二。 本发明与现有技术相比较，具有以下有益效果： 多功能悬臂上表面为槽口结构，然后利用多功能活动块在槽口内滑动来填充槽口，同 时多功能活动块中间设置下料孔，从而实现下料孔位置可调节，也保证了多功能冲压区的 支撑能力，同时底部设置导料板一、导料板二和风扇结构，可以有效的防止薄板类边角料粘 贴在悬臂无法流出，大大的提高了悬臂的实际使用效果。 附图说明 图1为一种带有调节和清洁功能的悬臂冲压设备的结构示意图。 图2为一种带有调节和清洁功能的悬臂冲压设备的局部放大结构示意图。 图3为螺纹套的结构示意图。 3 CN 111545617 A 说　明　书 2/3 页 图4为多功能悬臂的结构示意图。 图5为多功能悬臂的爆炸结构示意图。 图6为多功能悬臂的剖视结构示意图。 图7为多功能活动块的结构示意图。
