技术摘要：
本发明涉及一种密封装置。该密封装置包括环形的骨架和弹性密封体，弹性密封体固定在骨架上，骨架具有径向部段，径向部段具有用于朝向外部空间并且被弹性密封体覆盖的第一侧，弹性密封体的覆盖第一侧的部分具有背向第一侧的外表面，当使用压装工具来压装密封装置时，外  全部
背景技术：
橡胶密封圈作为轴承的常用密封部件，广泛应用于深沟球轴承、角接触球轴承等 的非接触式或接触式密封结构中。当前，此类密封装置通常设计为橡胶包裹着金属骨架，密 封圈的朝向轴承外部的一侧为平坦的橡胶面。这种密封圈例如见于CN  1073245A等专利文 献。 但是，在实际生产带有橡胶密封圈的深沟球轴承时，有时会出现的情况是，在使用 压装工具将密封圈压入到外圈的密封槽中之后，密封圈却难以从压装工具脱模。密封圈牢 牢地吸附在压装工具上，使得压装工具又将已经压装到位的密封圈从密封槽中拔出，从而 导致密封圈失效以及压装工序二次、甚至多次返工。 图1示出了使用压装工具5来将现有技术的密封装置4压装到轴承的外圈1与内圈2 之间的过程。造成前述现象的原因在于，密封装置4外侧(即背向轴承的滚子3的一侧)的橡 胶面为平面，与其直接接触的压装工具5的金属压装面同样为平面，在进行压装时，两个平 面逐渐接触，最后紧密地贴合在一起。由于橡胶材料在受到挤压时会产生弹性变形，因此两 个平面之间的空气被完全排出，进而形成了真空的接触区域。这使得密封装置的橡胶平面 牢牢地吸附在压装工具的金属平面上而难以脱模，进而拔出原本已经压装到位的密封装 置。此外，由于密封装置往往在某个薄弱位置首先拔出，所以有一部分密封装置在压装后仅 局部翘起，这种情况有时难以在质检过程中发现，从而导致不合格产品流入市场。
技术实现要素：

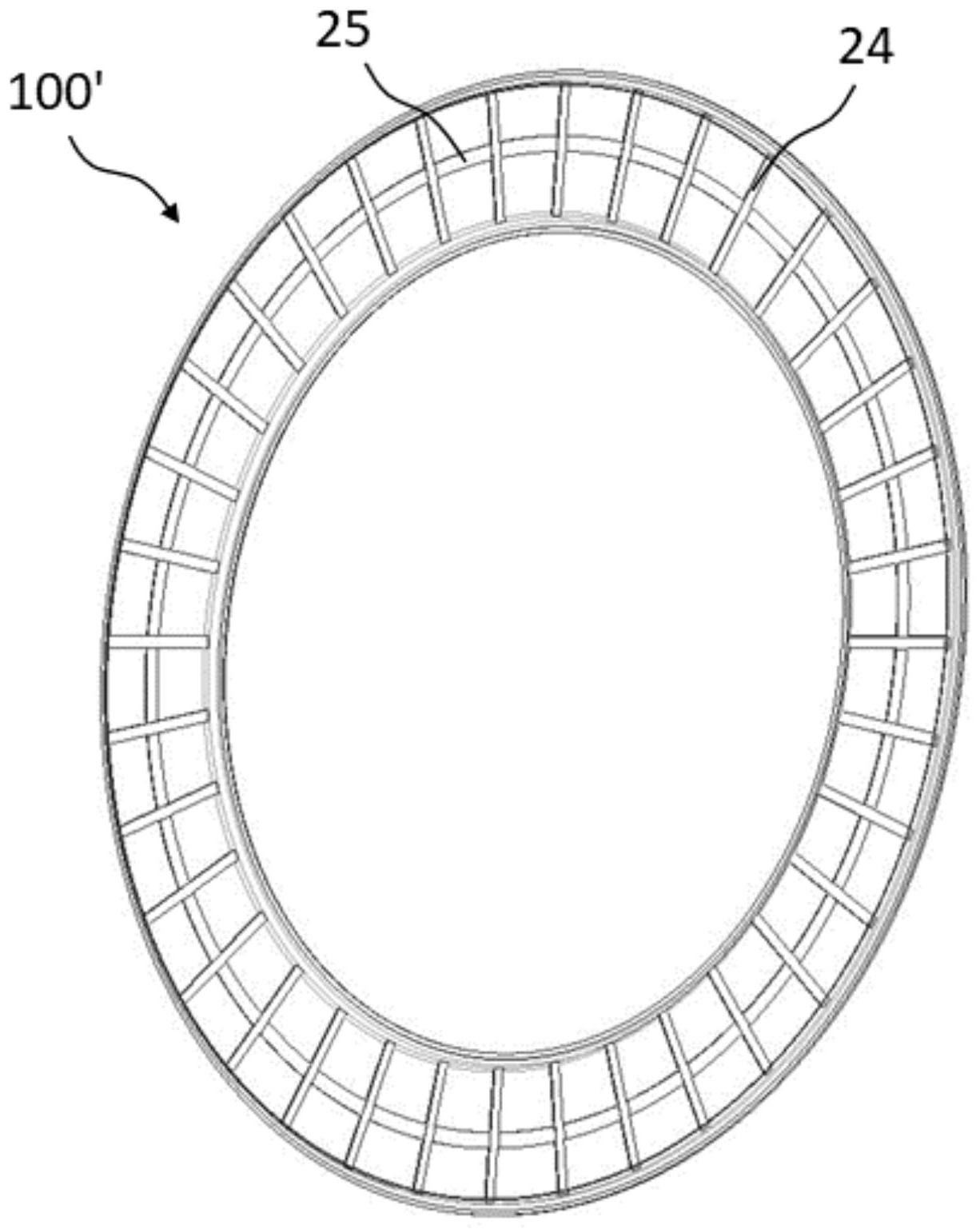

因此，本发明需要解决的技术问题是，提供一种便于安装的密封装置。 上述技术问题通过根据本发明的一种密封装置而得到解决。该密封装置包括环形 的骨架和弹性密封体，弹性密封体固定在骨架上，骨架具有径向部段，径向部段具有用于朝 向外部空间并且被弹性密封体覆盖的第一侧，弹性密封体的覆盖第一侧的部分具有背向第 一侧的外表面，当使用压装工具来压装密封装置时，外表面用于直接抵接压装工具，其中， 弹性密封体具有形成在外表面上的凹陷区域，使得当压装工具抵接外表面时，在压装工具 与外表面之间能够存在局部的空隙。由于局部间隙的存在，压装工具和外表面不会完全贴 合在一起而形成真空接触。在凹陷区域中可以存在部分空气，使得在压装完成时，压装工具 可以容易地与密封装置分离。凹陷区域可以具有各种不同的形状。 根据本发明的一个优选实施例，凹陷区域可以包括在外表面上沿径向延伸的径向 凹槽。优选地，径向凹槽的至少一端可以是沿径向贯通的开放端部。外界的空气可以通过开 放端部进入径向凹槽中，从而留存在压装工具与外表面之间，因此可以有效地防止密封装 置吸附在压装工具上。 根据本发明的另一优选实施例，凹陷区域可以包括沿周向间隔分布的多个径向凹 3 CN 111609042 A 说　明　书 2/4 页 槽，从而提高外表面的不平整度。优选地，这些径向凹槽可以沿周向均匀分布，从而使得压 装工具与外表面之间的挤压力沿周向较为均匀地分布。为了确保外表面的整体不平整度， 所有的径向凹槽的周向延伸范围所对应的圆心角之和优选地不超过180度，特别是可以恰 好等于180度。 根据本发明的另一优选实施例，凹陷区域还可以包括在外表面上沿周向延伸的环 槽，从而进一步提高外表面的不平整度。优选地，环槽可以与径向凹槽连通，特别是可以与 每个径向凹槽分别连通。因此，环槽可以通过径向凹槽的开放端部与外界连通，使得外界的 空气也可以进入环槽的区域中。 根据本发明的另一优选实施例，凹陷区域可以包括沿径向间隔分布的多个环槽。 这些环槽可以沿径向均匀地分布或者不均匀地分布。优选地，所有的环槽的径向宽度之和 不超过外表面的径向宽度的50％，特别是可以恰好等于50％，从而确保外表面的整体不平 整度。 附图说明 以下结合附图进一步描述本发明。图中以相同的附图标记来代表功能相同的元 件。其中： 图1示出在将根据现有技术的密封装置压装到轴承中时的示意图； 图2示出根据本发明的一个实施例的密封装置在安装到轴承中时的示意图； 图3a和图3b分别示出图2中的密封装置的局部主视图和局部剖视图； 图4示出根据本发明的另一实施例的密封装置的立体图； 图5a和图5b分别示出图4中的密封装置的局部主视图和局部剖视图。
