技术摘要：
本发明公开了一种具有除异味功能的垃圾桶盖，包括盖板、投放模块、净化模块和驱动模块，盖板的上表面开设有通孔，通孔的上方设置有投放模块，投放模块的侧面设置有驱动模块，投放模块的侧方设置有净化模块，净化模块固定在盖板的上表面固定连接。本发明通过设置净化模  全部
背景技术：
垃圾桶，又名废物箱或垃圾箱，是指装放垃圾的容器。多数以金属或塑胶制，用时 放入塑料袋，当垃圾一多便可扎起袋丢掉。垃圾桶是人们生活中“藏污纳垢”的容器，也是社 会文化的一种折射，多数垃圾桶都有盖以防垃圾的异味四散，有些垃圾桶可以以脚踏开启， 家居的垃圾桶多数放于厨房，以便放置厨余，传统的垃圾桶在储存垃圾时间过长时，内部的 垃圾会产生刺鼻的气味，不仅污染环境还会对人的身体健康造成危害。
技术实现要素：

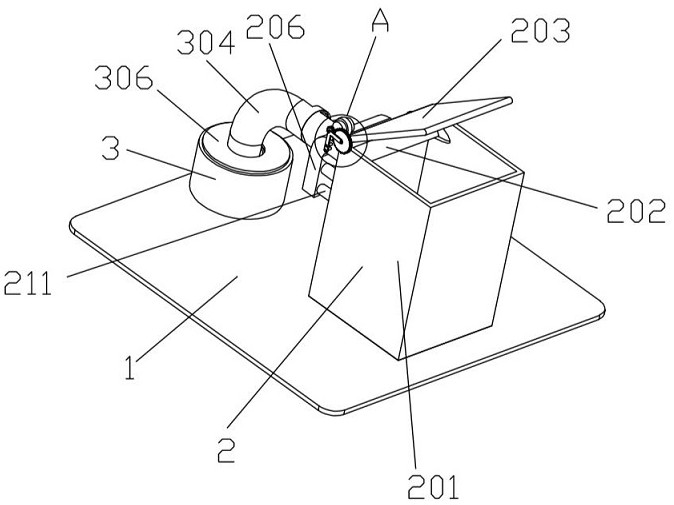

针对现有技术的不足，本发明提供了一种具有除异味功能的垃圾桶盖，解决了传 统的垃圾桶在储存垃圾时间过长时，内部的垃圾会产生刺鼻的气味，不仅污染环境还会对 人的身体健康造成危害的问题。 为实现上述目的，本发明提供如下技术方案：一种具有除异味功能的垃圾桶盖，包 括盖板、投放模块、净化模块和驱动模块，所述盖板的上表面开设有通孔，通孔的上方设置 有投放模块，投放模块的侧面设置有驱动模块，所述投放模块的侧方设置有净化模块，净化 模块固定在盖板的上表面固定连接。 所述的投放模块包括投放桶、扰流板、开合板、开合齿轮、开合齿轮支架支撑柱、吸 附腔、开合齿轮支架、主动齿轮、开合电机、开合电机支架和吸附腔固定柱，所述投放桶与盖 板的上表面固定连接，投放桶的顶端活动连接有开合板，开合板的侧面固定连接有开合齿 轮，开合齿轮的外表面通过开合齿轮支架齿轮连接有主动齿轮，主动齿轮的侧方设置有开 合电机，并且开合电机的输出轴与主动齿轮固定连接，所述投放桶的右侧面通过吸附腔固 定柱固定连接有吸附腔，所述开合电机与吸附腔通过开合电机支架固定连接，所述开合齿 轮支架与吸附腔通过开合齿轮支架支撑柱固定连接，所述投放桶右侧面的顶部开设有矩形 通孔，通孔的侧方设置有扰流板，扰流板与投放桶的内壁固定连接。 所述的净化模块包括过滤棉、碳棒台、碳棒、引流管、引流碳棒和出气罩，所述投放 桶的右方设置有碳棒台，碳棒台与盖板的上表面固定连接，所述碳棒台的上表面固定连接 有碳棒，碳棒的顶端固定连接有引流管，引流管的内部设置有引流碳棒，所述引流管外表面 的底部套接有出气罩，出气罩的外表面套接有过滤棉。 所述的驱动模块包括低压外壳、涡轮驱动齿轮、涡轮主动齿轮、涡轮驱动电机、涡 轮驱动电机支架、风扇固定架、风扇、风扇驱动齿轮、风扇主动齿轮、风扇驱动电机、风扇驱 动电机支架、首端涡轮、紫外灯管固定架、紫外灯管、末端涡轮、末端涡轮支架、涡轮连接轴 和首端涡轮支架，所述吸附腔的右侧面固定连接有低压外壳，低压外壳内壁的左端通过末 端涡轮支架转动连接有末端涡轮，所述末端涡轮支架的右方设置有首端涡轮，首端涡轮与 低压外壳通过首端涡轮支架转动连接，所述末端涡轮和首端涡轮通过涡轮连接轴固定连 4 CN 111591620 A 说　明　书 2/4 页 接，所述涡轮连接轴的外侧设置有紫外灯管，紫外灯管与低压外壳通过紫外灯管固定架固 定连接，所述首端涡轮的右侧面固定连接有涡轮驱动齿轮，涡轮驱动齿轮的外表面齿轮连 接有涡轮主动齿轮，涡轮主动齿轮的右方设置有涡轮驱动电机，涡轮驱动电机与低压外壳 的内壁通过涡轮驱动电机支架固定连接，所述涡轮驱动电机的侧方设置有风扇驱动电机， 风扇驱动电机与低压外壳的内壁通过风扇驱动电机支架固定连接，所述风扇驱动电机的输 出轴固定连接有风扇主动齿轮，风扇主动齿轮的外表面齿轮连接有风扇驱动齿轮，风扇驱 动齿轮的右侧面固定连接有风扇，所述风扇驱动齿轮和风扇与低压外壳的内壁通过风扇固 定架转动连接。 优选的，所述投放桶固定在盖板上表面开设通孔的上方。 优选的，所述出气罩的外表面开设有圆形透气孔。 优选的，所述扰流板的位置与投放桶右侧面开着通孔的位置相对应。 优选的，所述风扇驱动电机的右端面与引流管的左端面固定连接。 优选的，所述引流碳棒为十个，并且十个所述引流碳棒两两之间固定连接，边缘的 两个引流碳棒与引流管的内壁固定连接。 优选的，所述吸附腔的内部与低压外壳的内部连通。 优选的，所述涡轮连接轴外表面的左右两端与低压外壳的内壁通过末端涡轮支架 和首端涡轮支架转动连接。 与现有技术相比，本发明提供了一种具有除异味功能的垃圾桶盖，具备以下有益 效果：本发明通过设置净化模块，可以将排出的气流进行异味吸附，从而解决垃圾桶因垃圾 过多导致异味大的问题，通过设置投放模块，当使用者需要丢垃圾时，无需动手即可实现开 合板的开关，从而降低了使用者被细菌或病毒感染的概率。 附图说明 图1为本发明结构示意图。 图2为本发明开合电机处结构示意图。 图3为本发明结构示意图之一。 图4为本发明驱动模块结构示意图。 图5为本发明净化模块结构示意图。 图6为本发明盖板结构示意图。 图中：1-盖板；2-投放模块；201-投放桶；202-扰流板；203-开合板；204-开合齿轮； 205-开合齿轮支架支撑柱；206-吸附腔；207-开合齿轮支架；208-主动齿轮；209-开合电机； 210-开合电机支架；211-吸附腔固定柱；3-净化模块；301-过滤棉；302-碳棒台；303-碳棒； 304-引流管；305-引流碳棒；306-出气罩；4-驱动模块；401-低压外壳；402-涡轮驱动齿轮； 403-涡轮主动齿轮；404-涡轮驱动电机；405-涡轮驱动电机支架；406-风扇固定架；407-风 扇；408-风扇驱动齿轮；409-风扇主动齿轮；410-风扇驱动电机；411-风扇驱动电机支架； 412-首端涡轮；413-紫外灯管固定架；414-紫外灯管；415-末端涡轮；416-末端涡轮支架； 417-涡轮连接轴；418-首端涡轮支架。 5 CN 111591620 A 说　明　书 3/4 页
