技术摘要：

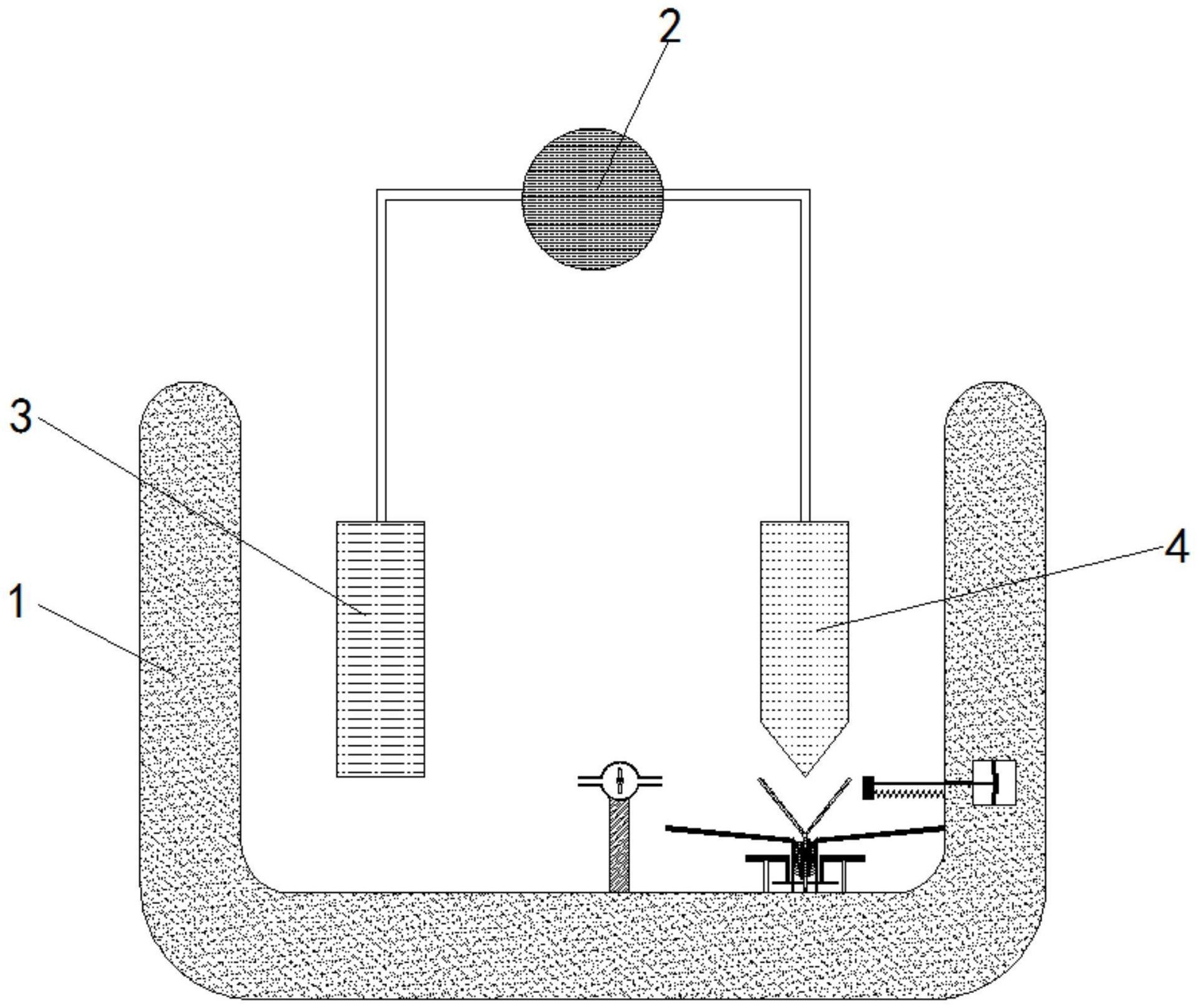

本发明公开一种带有尖端的金属件电镀防堆积设备，包括电镀箱，所述电镀箱的上方设置有电源，所述电源的下方通过导线固定连接有阳极杆，所述电源的下方且位于阳极杆的右侧通过导线固定连接有金属件，所述金属件的下方设置有螺管，所述转轴的侧面啮合连接有齿环，所述齿  全部
背景技术：
电镀工艺是利用电解的原理将导电体铺上一层金属的方法。电镀是指在含有预镀 金属的盐类溶液中，以被镀基体金属为阴极，通过电解作用，使镀液中预镀金属的阳离子在 基体金属表面沉积出来，形成镀层的一种表面加工方法。 在对金属件进行电镀操作时，金属件作为阴极通电，如果金属件的外形存在尖端， 根据尖端放电原理，尖端便会导致大量阳离子在金属件的尖端堆积，进而导致金属件尖端 电镀层过厚，发生电镀失衡现象，这种电镀后的金属件需要进行重新加工使用，十分不便。
技术实现要素：
(一)解决的技术问题 针对现有技术的不足，本发明提供了一种带有尖端的金属件电镀防堆积设备，具 备在电镀时防止金属件尖端处出现阳离子堆积现象，避免电镀后重新加工等优点，解决了 现有尖端金属件在电镀时，大量阳离子在金属件的尖端堆积，造成电镀失衡的问题。 (二)技术方案 为实现上述在电镀时防止金属件尖端处出现阳离子堆积现象，避免电镀后重新加 工的目的，本发明提供如下技术方案：一种带有尖端的金属件电镀防堆积设备，包括电镀 箱，所述电镀箱的上方设置有电源，所述电源的下方通过导线固定连接有阳极杆，所述电源 的下方且位于阳极杆的右侧通过导线固定连接有金属件，所述金属件的下方设置有螺管， 所述螺管的内部啮合连接有螺杆，所述螺杆的顶部固定连接有刮杆，所述螺管的侧面固定 连接有过滤板，所述螺管的侧面且位于过滤板的下方穿插设置有承接轮，所述承接轮的表 面固定连接有转轴，所述转轴的侧面啮合连接有齿环，所述齿环的内部固定连接有抽液扇， 所述刮杆的右侧设置有挡液板，所述挡液板的右侧固定连接有连接杆，所述连接杆的右侧 固定连接有金属板，所述金属板的侧面滑动连接有导电杆。 优选的，所述刮杆的左侧设置有喷液箱。 优选的，所述过滤板倾斜设置，且与螺管形成V形状，在吸附在过滤板表面的大颗 粒堆积物被顶起后，会沿过滤板滚落进入到螺管内。 优选的，所述挡液板的右侧设置有挤压弹簧。 优选的，所述螺杆与螺管单向向上啮合，避免在螺杆向下移动时发生转动，对电解 液进行搅动。 优选的，所述转轴与齿环单向啮合传动，使得齿环在发条环的作用下反向转动时 不会将转轴带动。 优选的，所述齿环的内部设置有发条环。 优选的，所述螺杆的底部设置有限制弹簧，使得刮杆在向上移动到最大程度时不 3 CN 111575770 A 说　明　书 2/4 页 会与金属件接触。 (三)有益效果 与现有技术相比，本发明提供了一种带有尖端的金属件电镀防堆积设备，具备以 下有益效果： 1、该带有尖端的金属件电镀防堆积设备，通过喷液箱与挡液板的配合使用，在对 金属件进行电镀时，启动电源，电流在阳极杆与金属件及电解液与导线之间形成通路，电解 液内的阳离子定向涌向金属件表面，电镀开始。 将控制喷液箱的电源启动，喷液箱将电镀箱内的电极液从左侧吸入右侧喷出，由 于喷出口与金属件底部尖端齐平，故不会对金属件造成作用推力，喷出的电解液作用在挡 液板左侧，对挡液板进行挤压，挡液板被挤压带动连接杆向右移动，进而带动金属板移动脱 离导电杆之间，造成控制螺杆转动的电机断电。 由于金属件的底部存在尖端，故当尖端发生放电原理时，大量的阳离子在尖端处 聚集并逐渐进行堆积，对喷液箱向右喷出的电解液进行阻挡，导致挡液板受到作用推力降 低，在挡液板右侧设置的挤压弹簧的作用下，挡液板向左复位移动，通过连接杆将右侧的金 属板向左带动，重新与导电杆接触，使得控制螺杆的电机通电。 螺杆在电机的作用下发生转动，与螺管发生啮合传动，并不断向上移动，在这个过 程中，螺杆将刮杆带动转动且不断向上移动，由于刮杆设置的角度与金属件底部的尖端斜 面平行，故在刮杆向上移动到最大程度时会将金属板下方尖端堆积的阳离子刮去，且由于 螺杆底部限制弹簧的限制，使得刮杆不会与金属件接触，因此只要尖端存在阳离子堆积现 象，刮杆便会将堆积的部分刮去，从而达到了在电镀时防止金属件尖端处出现阳离子堆积 现象，避免电镀后重新加工的效果。 2、该带有尖端的金属件电镀防堆积设备，通过承接轮与过滤板的配合使用，在螺 杆转动时，与之啮合的承接轮同步发生转动，承接轮通过转轴带动与之啮合的齿环转动，而 齿环的内部设置的抽液扇同步转动，对上方的区域产生吸力，进而导致过滤板上方的电解 液穿过过滤板，将被刮杆挂落的大颗粒阳离子堆积物吸附到过滤板的上表面，防止由于刮 杆的转动而使金属件下方区域发生搅动，使刮落的大颗粒堆积物与金属件触碰，造成金属 件镀层损伤。 在由于齿环的内部设置有发条环，故在螺杆停止转动后，齿环反向转动，带动内部 的抽液扇反向转动，使得齿环上方的区域产生吹力，既过滤板下方区域的电解液会穿过过 滤板进入到过滤板上方，将吸附在过滤板表面的大颗粒堆积物顶起，而由于过滤板成倾斜 放置，故大颗粒堆积物会沿过滤板滚落进入到螺管内。 基于以上表述，被刮落的大颗粒堆积物会在刮杆转动时被固定，之后进入到螺管 被收集，从而达到了防止从金属件掉落的大颗粒堆积物影响电镀层的效果。 附图说明 图1为本发明结构整体剖视示意图； 图2为本发明结构喷液箱与挡液板位于电解箱内部高度示意图； 图3为本发明结构螺管剖视示意图； 图4为本发明结构金属板与导电杆连接示意图； 4 CN 111575770 A 说　明　书 3/4 页 图5为本发明结构齿环俯视剖视示意图。 图中：1、电镀箱，2、电源，3、阳极杆，4、金属件，5、喷液箱，6、过滤板，7、螺管，8、承 接轮，9、转轴，10、齿环，11、螺杆，12、抽液扇，13、刮杆，14、挡液板，15、连接杆，16、金属板， 17、导电杆。
