技术摘要：
本发明属于医疗器械技术领域，具体而言，涉及一种牙齿种植测量导向钳，包括：手柄、固定轴、钳头；手柄有手柄杆、连接杆、平分杆组成，并分别相连；固定轴通过螺杆自下而上依次贯穿手柄和钳头的相接处于固定轴内十字相交点、平分杆、高度调节螺母、定向杆；钳头有钳头  全部
背景技术：
牙齿缺失后，有多种修复方式，而牙齿种植逐渐成为一种主流选择。牙齿种植技术 的基本原理是：局麻下切开牙龈，显露缺牙区域的牙槽骨，在注水冷却的同时，用高速钻头 在牙槽骨内制备窝洞，将带螺纹的圆柱形人工牙根植入牙槽骨的窝洞内，待种植体与骨形 成骨结合后，再在种植体上端连接基台，修复牙冠。可见，牙齿种植的基础是必须有足够量 的骨质，而决定种植成败的最关键因素是种植体是否能够获得充分的骨支持，植入的种植 体的各面都要有一定厚度的骨质包裹，否则可能导致种植失败。然而，由于牙齿缺失后，牙 槽骨发生持续性的吸收、萎缩、改建，骨形貌变得不规则，个体差异极大，掌握缺牙区牙槽嵴 的骨形貌结构是进行牙种植的前提，是选择种植体粗细、长短的依据。而牙齿种植手术过程 中，钻骨备洞的方向性至关重要，如方向偏斜，从牙槽骨的一侧偏出，则导致植入后的人工 牙根的一侧没有被骨包裹，则可能导致种植手术的失败，更严重的后果是，下颌骨的舌侧， 常有血管紧贴骨壁走形，钻头偏出下颌骨范围，可能造成口底血管损伤，如未及时发现处 理，可能危及患者生命，如果能够确保植入方向朝向骨质的内外侧的中点，植入后的种植体 内外侧都有相同厚度的骨质的包裹，则手术植入的成功。 目前，通过口腔CT检查，在CT三维图像上测量骨质宽度和高度，但是如何将CT数字 图像上的测量位置，在手术当中对应到病人口腔内，很难解决。当前最佳的解决方案是基于 CT数据建立数字模型，制作个体化的3D打印种植导板，导板上设置好限定钻入方向的套环， 可以使种植手术过程中钻骨备洞方向的正确，最大限度地保障种植手术的成功。然而，3D打 印种植导板是个体化制作的，只能给一个患者使用一次，不能再给其他患者使用。其制作价 格昂贵，大大增加了牙齿种植的治疗成本，也增加了患者的经济负担；制作牙齿种植手术导 板通常需要1-2周的时间，这也使牙齿种植治疗周期进一步延长，当下3D打印制作的个体化 牙齿种植手术导板难以广泛应用，尤其是在基层口腔诊所，很多诊所甚至没有拍摄CT的机 器设备，无法拍摄CT，则无法测量牙槽骨的高度、厚度，更不用说制作3D打印的种植导板了， 对于不具备CT拍摄条件的基层口腔诊所，在未提前获知患者骨条件的情况下开展种植手 术，增加了手术难度，更增加了手术的风险，成功率无法保证。
技术实现要素：

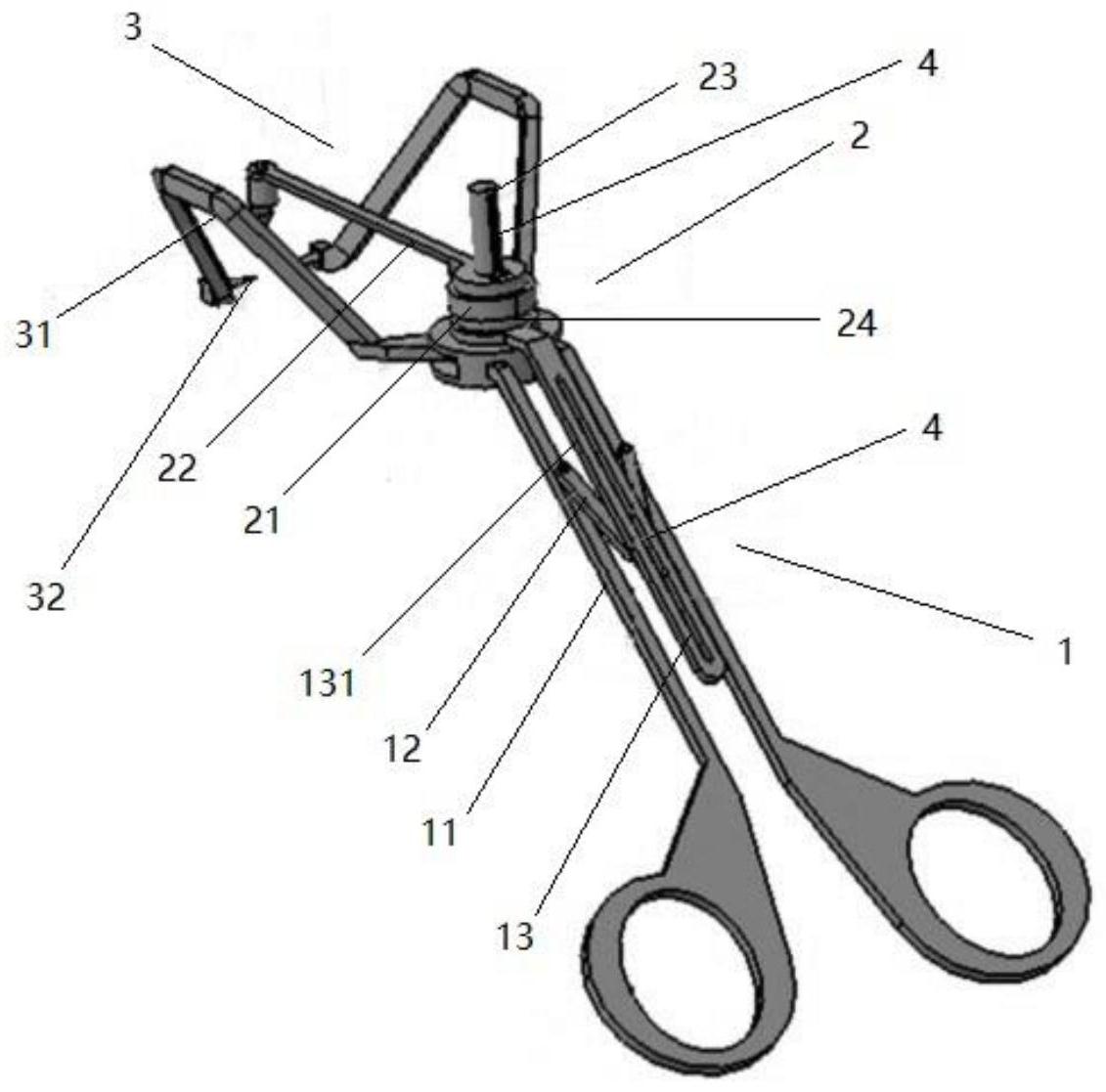

基于上述现有技术的不足，需开发一种可以重复使用、测量牙槽骨形貌并能够辅 助牙齿种植手术中确定方位的装置，是具有重大的意义和应用价值。 本发明提供了一种牙齿种植测量导向钳； 所述牙齿种植测量导向钳，包括：手柄、固定轴、钳头； 手柄有手柄杆、连接杆、平分杆组成，手柄杆对称设置与连接杆分别连接，连接杆 分别连接平分杆； 3 CN 111568577 A 说　明　书 2/3 页 固定轴通过螺杆自下而上依次贯穿手柄和钳头的相接处于固定轴内十字相交点， 平分杆一端套设于螺杆上，高度调节螺母与螺杆适配，定向杆一端套设于螺杆； 钳头有钳头臂、穿刺尖组成，钳头臂一端固定连接穿刺尖； 两侧手柄和钳头相接处于固定轴内十字相交。 进一步的，连接杆一端固设在手柄杆上，另一端连接平分杆。 进一步的，连接杆设置在靠近固定轴方向的手柄杆上。 进一步的，平分杆两侧分别设有凹槽，凹槽与连接杆一端适配。 进一步的，手柄与钳头分别对称设置于固定轴内且十字相交水平转动。 进一步的，高度调节螺母抵贴定向杆，在高度调节螺母底部和定向杆上部抵贴设 有适配的套圈。 进一步的，螺杆上设有凹槽与定向杆上设有的凸点适配。 进一步的，平分杆、螺杆上分别设有刻度线。 进一步的，定向杆另一端设有套环，套环一侧下部设有向下指示尖。 进一步的，钳头臂为弓形结构。 进一步的，钳头左右对称设置两个。 与现有技术相比，本发明提供的一种牙齿种植测量导向钳有益效果如下： 1 .所述牙齿种植测量导向钳，有骨形貌测量功能，为牙齿种植体型号选择和制定 牙齿种植手术方案提供依据 2.所述牙齿种植测量导向钳，有定位、定向功能，辅助确定钻骨备洞的方向，提高 种植手术的准确性和成功率。 3.所述牙齿种植测量导向钳，省去口腔拍摄CT,制作3D打印的牙齿种植导板的成 本和时间。 4.操作简单便捷、成本低廉、在基层口腔诊所具有重大的应用和推广价值。 附图说明 图1是本发明提供一种牙齿种植测量导向钳的示意图； 图2是本发明提供一种牙齿种植测量导向钳的角度示意图。 图中标号：1-手柄，11-手柄杆，12连接杆，13平分杆，131-凹槽；2-固定轴，21-高度 调节螺母，22-定向杆，221-套环，222-指示尖，23-螺杆，24-套圈；3-钳头，31-钳头臂，32-穿 刺尖；4-刻度线。
