技术摘要：
本发明属于电路板钻孔技术领域，尤其是一种印刷电路板钻孔装置，针对现有的电路板钻孔方式较为复杂，一般需要进行手持，且不便于对电路板进行固定和调节位置的问题，现提出如下方案，其包括加工台，加工台的底部固定安装有四个支腿，所述加工台的顶部固定安装有两个立  全部
背景技术：
电器设备使用时，经常需要使用到电路板，电路板又称PCB板，电路板也是电子元 器件的支撑体，是电机机械中重要的电子元器件电气连接的载体，为了可以方便对电路板 安装，需要在电路板上进行打孔处理。 现有的电路板钻孔方式较为复杂，一般需要进行手持，且不便于对电路板进行固 定和调节位置。
技术实现要素：

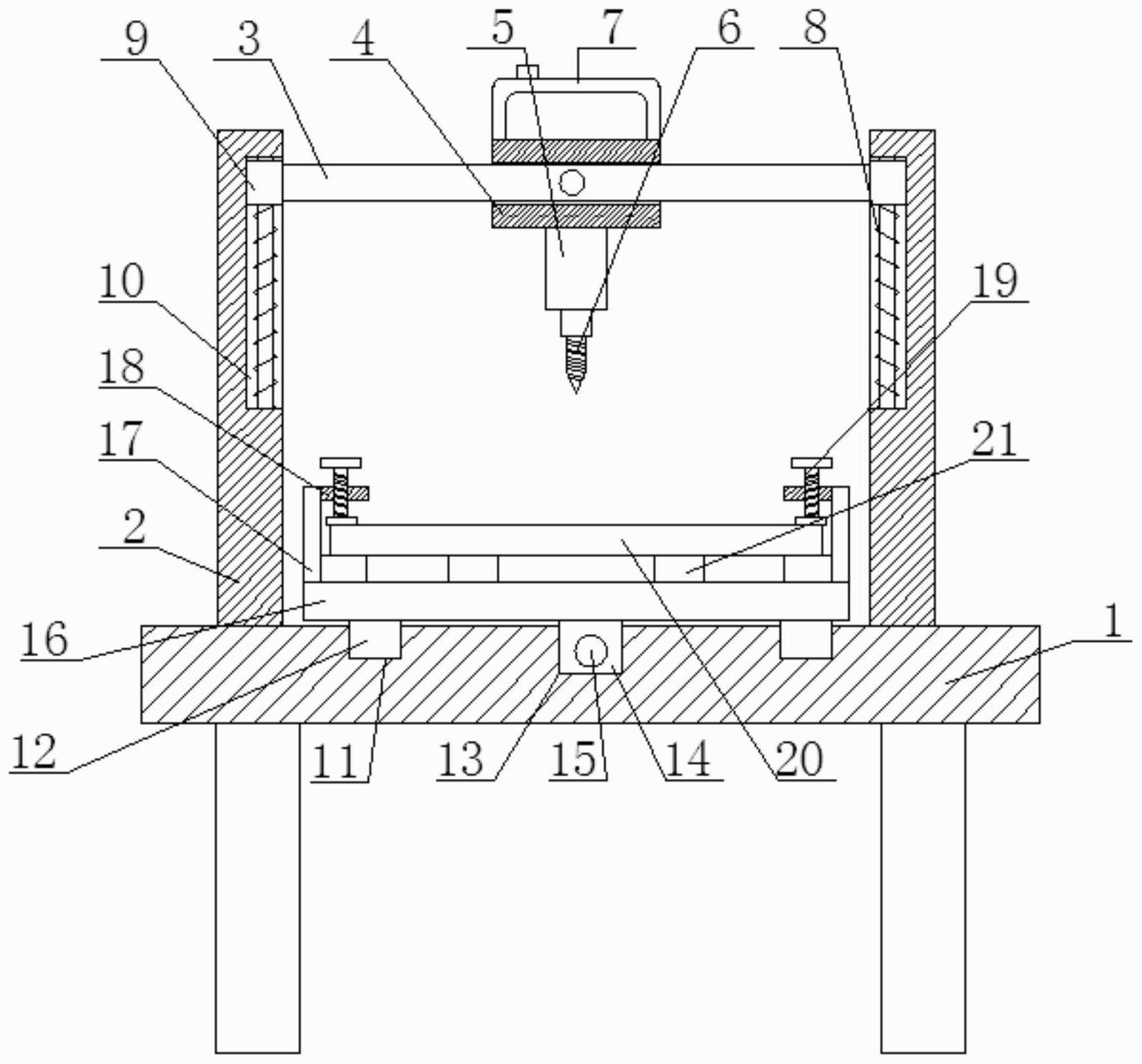

本发明的目的是为了解决现有的电路板钻孔方式较为复杂，一般需要进行手持， 且不便于对电路板进行固定和调节位置的缺点，而提出的一种印刷电路板钻孔装置。 为了实现上述目的，本发明采用了如下技术方案：一种印刷电路板钻孔装置，包括 加工台，加工台的底部固定安装有四个支腿，所述加工台的顶部固定安装有两个立板，两个 立板之间滑动安装有同一个升降杆，升降杆上横向滑动安装有滑动套，滑动套的顶部固定 安装有把手，滑动套的底部固定连接有钻孔电机，钻孔电机上设置有钻头，加工台的顶部滑 动安装有放置板，放置板的顶部固定连接有多个顶块，放置板的顶部对称固定安装有四个 焊接块，四个焊接块相互靠近的一侧均固定安装有横向板，四个横向板上均螺纹连接有夹 持螺杆，多个顶块上均放置有电路板，四个夹持螺杆均与电路板的顶部抵触。 优选的，两个立板相互靠近的一侧均开设有方槽，两个方槽内均滑动安装有方块， 两个方块均与升降杆固定安装，两个方块的底部与两个方槽的底部内壁之间固定安装有复 位弹簧。 优选的，所述加工台的顶部对称开设有两个支撑槽，两个支撑槽内均滑动安装有 支撑块，两个支撑块均与放置板的底部固定连接。 优选的，所述加工台的顶部开设有滑动槽，滑动槽内滑动安装有滑动块，滑动槽内 转动安装有螺杆，滑动块与螺杆螺纹连接，滑动块与放置板的底部固定安装。 优选的，所述滑动套上螺纹连接有扭紧螺栓，扭紧螺栓与升降杆相适配。 与现有技术相比，本发明的优点在于： （1）本方案将电路板放置到放置板的顶部，扭动四个夹持螺杆，可以将电路板固定，增 加加工时的稳定性； （2）解除对滑动套的固定，可以调节滑动套的横向水平位置，转动螺杆，螺杆带动滑动 块在滑动槽内滑动，滑动块带动放置板移动，放置板可以带动电路板进行纵向水平调节，可 以对电路板的不同位置进行钻孔，扩大使用范围； （3）握住把手并向下推动把手，钻孔电机带动钻头转动，钻头可以对电路板进行转孔， 完成钻孔后，向上拉动把手，同时配合复位弹簧的弹力作用，使得钻头离开电路板即可。 3 CN 111546419 A 说　明　书 2/3 页 本发明结构简单，操作方便，便于对电路板进行固定和调节钻孔位置。 附图说明 图1为本发明提出的一种印刷电路板钻孔装置的结构示意图； 图2为本发明提出的一种印刷电路板钻孔装置的加工台的俯视结构示意图； 图3为本发明提出的一种印刷电路板钻孔装置的放置板、焊接块、横向板和夹持螺杆的 俯视结构示意图； 图4为本发明提出的一种印刷电路板钻孔装置的升降杆、滑动套和把手立体结构示意 图。 图中：1加工台、2立板、3升降杆、4滑动套、5钻孔电机、6钻头、7把手、8复位弹簧、9 方块、10方槽、11支撑槽、12支撑块、13滑动槽、14滑动块、15螺杆、16放置板、17焊接块、18横 向板、19夹持螺杆、20电路板、21顶块、22扭紧螺栓。
