一种烟气除尘及吸附脱硫一体化装置


技术摘要:
本发明提供了一种烟气除尘及吸附脱硫一体化装置,包括外壳体、中央进气管、百叶栅格除尘体、过滤除尘板网、吸附剂支撑盘、吸附剂、解吸喷淋部件和集灰管,从中央进气管进来的高速烟气会冲击百叶栅格除尘体,高速烟气气流中的粉尘由于惯性作用停留在内挡板环上,而气流  全部
背景技术:
现如今,工业生产的过程中易产生大量的工业烟气,随着科技的发展,市场上出现 了不同种类的工业烟气净化处理系统,现行的工业烟气的净化通常使用独立的单元分别进 行,例如除尘单元,脱硫单元等,这样使用独立的单元分别进行净化工作带来了环保工艺链 长,成本高、系统复杂的问题。同时,工业烟气除尘和吸附气体净化中,还存在存在除尘和吸 附对流速要求差别大,流速匹配难的问题。
技术实现要素:

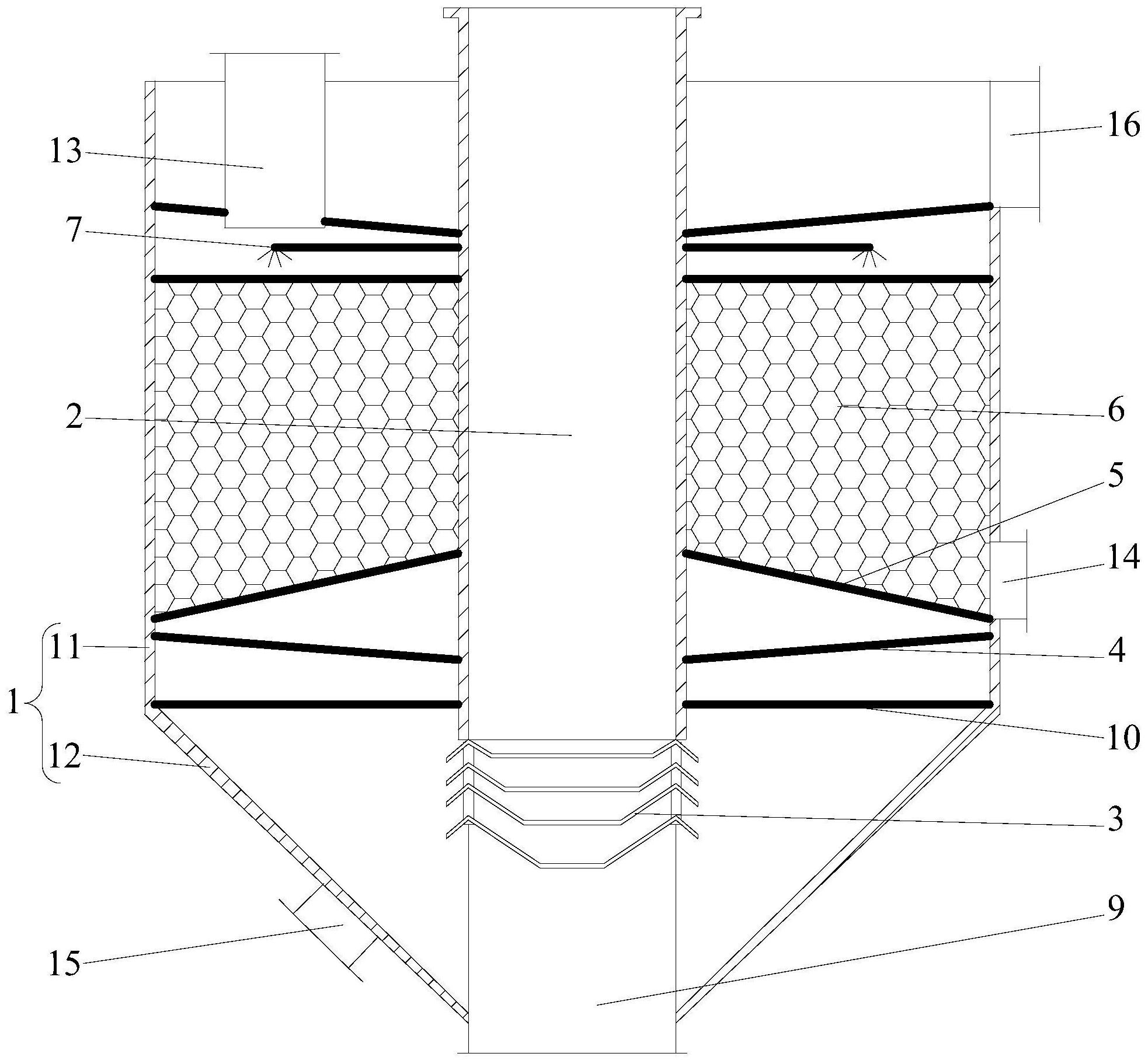

本发明所要解决的技术问题在于克服现有技术的不足,提供一种能够在同一设备 中实现净化烟气中的粉尘和吸附烟气中的SO2的功能;并且实现在高流速下除尘,在低流速 下进行SO2吸附净化,从而对烟气连续吸附解吸的烟气除尘及吸附脱硫一体化装置。 为了实现上述的目的,本发明采用了如下的技术方案: 在一个总体方面,提供一种烟气除尘及吸附脱硫一体化装置,包括外壳体、中央进 气管、百叶栅格除尘体、过滤除尘板网、吸附剂支撑盘、吸附剂、解吸喷淋部件和集灰管,其 中: 外壳体包括柱状壳体和锥状壳体,柱状壳体的一端与锥状壳体的锥底相连通形成 整体封闭的容纳空间; 中央进气管设置于柱状壳体的中心,中央进气管的一端穿过柱状壳体的另一端与 柱状壳体的外部相连通,中央进气管的另一端朝向锥状壳体; 百叶栅格除尘体设置于中央进气管的另一端,百叶栅格除尘体包括多个角板环和 连接杆,多个角板环通过连接杆相连接,多个角板环依次向远离中央进气管的方向间隔设 置,每个角板环均包括外挡板环和内挡板环,每个所述外挡板环规格相同,外挡板环的一端 和内挡板环的一端连接形成夹角,外挡板环的另一端和内挡板环的另一端向远离中央进气 管的方向延伸,每一个远离中央进气管的内挡板环的截面宽度大于相邻的一个靠近中央进 气管的内挡板环的截面宽度; 集灰管设置于锥状壳体的锥顶,集灰管的一端穿过锥状壳体的锥顶与外部相连 通,集灰管的另一端连接百叶栅格除尘体的底部; 过滤除尘板网呈环状,过滤除尘板网的内环边设置于中央进气管的外壁,过滤除 尘板网的外环边设置于柱状壳体的内壁; 吸附剂支撑盘设置于过滤除尘板网远离百叶栅格除尘体的一侧,吸附剂支撑盘呈 环状,吸附剂支撑盘的内环边设置于中央进气管的外壁,吸附剂支撑盘的外环边设置于柱 状壳体的内壁,吸附剂设置于吸附剂支撑盘远离过滤除尘板网的一侧; 解吸喷淋部件设置于吸附剂远离吸附剂支撑盘的一侧,解吸喷淋部件包括供液 4 CN 111569601 A 说 明 书 2/6 页 管、环状喷液管、若干喷嘴和支撑杆,供液管的一端连通若干环状喷液管,供液管的另一端 穿过外壳体与外部连通;环状喷液管环绕设置于中央进气管,环状喷液管通过支撑杆连接 中央进气管;喷嘴等间隔分布在供液管朝向吸附剂支撑盘的一侧; 锥状壳体的锥面上设置有排液口,用于排出喷淋解吸液。 柱状壳体的上部设置有排气口。 可选的,烟气除尘及吸附脱硫一体化装置还包括除雾网,除雾网设置于解吸喷淋 部件背离吸附剂的一侧,除雾网呈环状,除雾网的内环边设置于中央进气管的外壁,除雾网 的外环边设置于柱状壳体的内壁。 可选的,除雾网由除雾网的外环边至除雾网的内环边向靠近吸附剂的方向倾斜。 可选的,柱状壳体上设置有装料口和卸料口,装料口设置于柱状壳体远离锥状壳 体的端部,卸料口设置于柱状壳体的侧壁上,卸料口的一侧与吸附剂支撑盘的外环边相平 齐。 可选的,吸附剂支撑盘分为两层,吸附剂支撑盘的下层为带孔防腐板,吸附剂支撑 盘的上层为防腐金属丝网。 可选的,吸附剂支撑盘由吸附剂支撑盘的外环边至吸附剂支撑盘的内环边向百叶 栅格除尘体向远离过滤除尘板网的方向倾斜。 可选的,过滤除尘板网由过滤除尘板网的外环边至过滤除尘板网的内环边向靠近 百叶栅格除尘体的方向倾斜。 可选的,烟气除尘及吸附脱硫一体化装置还包括下部支撑固定杆和上部支撑固定 杆,下部支撑固定杆的一端连接柱状壳体的一端与锥状壳体的锥底的连接处,下部支撑固 定杆的另一端连接于中央进气管的外壁;上部支撑固定杆的一端连接于柱状壳体的的内 壁,上部支撑固定杆的另一端连接于中央进气管的外壁。 本发明提供了一种烟气除尘及吸附脱硫一体化装置,由于柱状壳体与锥状壳体形 成整体封闭的容纳空间,中央进气管的一端与柱状壳体的外部相连通,中央进气管的另一 端设置有百叶栅格除尘体,那么从中央进气管进来的高速烟气会冲击百叶栅格除尘体;烟 气先冲击内挡板环,在碰撞和惯性力作用下,高速烟气气流中的粉尘被分离,粉尘由于惯性 作用停留在内挡板环上;而集灰管将百叶栅格除尘体的底部封闭,从而使气流沿着内挡板 环向外挡板环流动,而由于百叶栅格除尘体的内挡板环与外挡板环形成夹角,气流在流过 夹角时再次改变流向,烟气中的粉尘又一次在惯性力的作用下被分离,被去除的粉尘暂时 存储在集灰管内;当气流从百叶栅格除尘体流出后,由于过流断面变大,流速变低,两次气 流的湍流使细粉尘凝聚成的大粉尘在重力的作用下沉降,百叶栅格除尘体起到了除尘和均 流的作用。流出百叶栅格除尘体的烟气沿着锥状壳体向上流动,在向上流动的过程中,首先 流经过滤除尘板网,此时烟气中的粉尘再次被过滤去除,烟气在经过三次去除和气流均流 后,在流过吸附剂支撑盘时再次被均流,气流低流速且均匀地进入吸附剂,在气流流经吸附 剂时烟气中的SO2气体被吸附,烟气气流经过整个净化过程后其中的粉尘和SO2气体都被去 除,净化后的气流经排气口排出,具备很好的实用性。 附图说明 为了更清楚地说明本发明实施例中的技术方案,下面将对实施例描述中所需要使 5 CN 111569601 A 说 明 书 3/6 页 用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本发明的一些实施例,对于 本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他 的附图。 图1是本发明的烟气除尘及吸附脱硫一体化装置的结构示意图; 图2是本发明的百叶栅格除尘体的正视结构示意图; 图3是本发明的百叶栅格除尘体的俯视结构示意图; 图4是本发明的解吸喷淋部件的正视结构示意图; 图5是本发明的解吸喷淋部件的俯视结构示意图。
