技术摘要：
本发明提供一种自平衡式防空晒闷晒太阳能集热器，具有多根集热主管，在集热主管一侧设有能够测量集热主管温度的感温部件，所述感温部件是内部具有相变介质的密闭容器，而且所述密闭容器通过毛细通道与一气压缸相连通，所述气压缸的活塞杆能够带动卷帘的卷轴发生旋转，  全部
背景技术：
现有的太阳能集热器产品通过吸热体吸收太阳能对集热器中的换热工质加热，然 后经过强制或者自然循环加热水箱中的水，但是目前这种集热器本身存在着两个缺陷，第 一是空晒，空晒一般发生在新楼房配套之后入住使用之前，空晒会对吸热体造成损坏，严重 的会造成集热器性能下降80％；第二是闷晒，闷晒一般发生在家中长期没有人居住以及连 续晴天的情况，闷晒同样会造成过热的问题，造成集热器的损伤，也会造成换热水箱的过 热，换热水箱过热造成压力过高，对产品甚至人身造成危害，而目前市场主要流通的集热器 并没有采取有效的遮阳措施，主要是因为技术限制，如果采用电动控制，整个控制逻辑和电 控复杂程度将大大提高，降低系统的可靠性；如果采用人工遮盖的方式，会对产品的适用性 大打折扣。
技术实现要素：

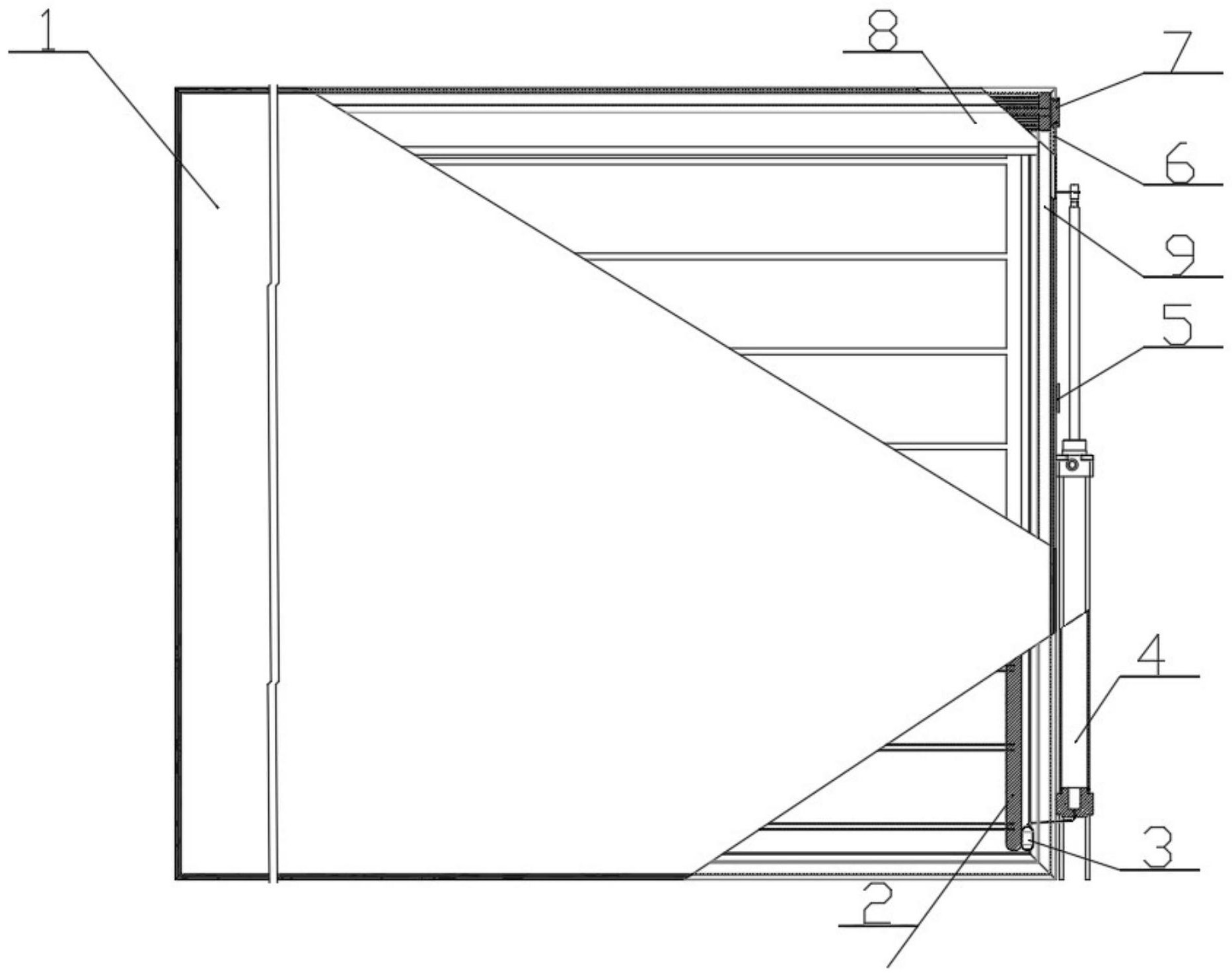

本发明的发明目的是提供一种自平衡式防空晒闷晒太阳能集热器，主要用来解决 太阳能集热器由于产品可靠性下降而不能采用电控方式控制遮阳或者由于产品适用性不 能采用人工遮阳的问题。 本发明采用一种全自动非电控，根据集热器温度进行卷帘上下运动达到遮盖集热 器目的装置。 为实现上述目的，本发明采用的技术方案是： 一种自平衡式防空晒闷晒太阳能集热器，具有多根集热主管，其特征在于： 在集热主管一侧设有能够测量集热主管温度的感温部件，所述感温部件是内部具 有相变介质的密闭容器，而且所述密闭容器通过毛细通道与一气压缸相连通，所述气压缸 的活塞杆能够带动卷帘的卷轴发生旋转，从而控制卷帘遮蔽所述集热主管的向阳面积的多 少。 所述的自平衡式防空晒闷晒太阳能集热器，其中：所述气压缸的活塞杆与一传动 链固定连接，所述传动链绕在一个转动齿轮与一个限位齿轮之间，凭借所述传动链带动转 动齿轮发生旋转，所述转动齿轮再带动所述卷轴同步旋转。 所述的自平衡式防空晒闷晒太阳能集热器，其中：所述卷帘沿着导轨在所述集热 主管的向阳面上移动。 所述的自平衡式防空晒闷晒太阳能集热器，其中：所述气压缸的活塞杆与一齿条 固定连接，所述齿条与一转动齿轮啮合连接，所述转动齿轮能够带动所述卷轴同步旋转。 3 CN 111595033 A 说　明　书 2/3 页 本发明的优点是通过感温部件对集热器集管温度的变化进行判断，一旦温度达到 了既定温度，感温部件产生的气压传动给气压缸，气压缸带动传动链，然后传动链驱动卷帘 滚轴转动，对卷帘进行收放，以达到遮盖和释放集热面积的目的，从而达到控制集热器温 度，以达到保护集热器和集热系统的目的。 附图说明 图1是本发明提供的自平衡式防空晒闷晒太阳能集热器的主视图。 图2是本发明提供的自平衡式防空晒闷晒太阳能集热器的侧视图。 图3、图4分别是图1的局部放大图。 附图标记说明：1-太阳能集热器；2-集热主管；3-感温部件；4-气压缸；5-限位齿 轮；6-传动链；7-转动齿轮；8-卷帘；9-导轨。
