技术摘要：
本发明提供一种电缆振荡波局部放电检测系统的屏蔽装置，包括具有一端开口的外壳体，所述外壳体的内腔中设有移动件，所述移动件与所述移动件可拆卸相连，所述移动件内部设有第一屏蔽板、第二屏蔽板、第三屏蔽板、第四屏蔽板，所述第一屏蔽板、第二屏蔽板、第三屏蔽板、  全部
背景技术：
振荡波局部放电检测系统在实际使用时会受到来自系统外部干扰和系统内部的 电磁干扰。根据产生电磁干扰的原因，又可以分为自然干扰和人工干扰。在自然电磁环境 中，静电、雷电和自然辐射是三种最重要的电磁干扰源。人为干扰源有输电线路电晕产生的 杂波、线路杂波、接触器自身杂波等。为提高振荡波系统的电磁兼容性能，保证其正常运行， 应对振荡波局部放电检测系统进行电磁屏蔽。
技术实现要素：

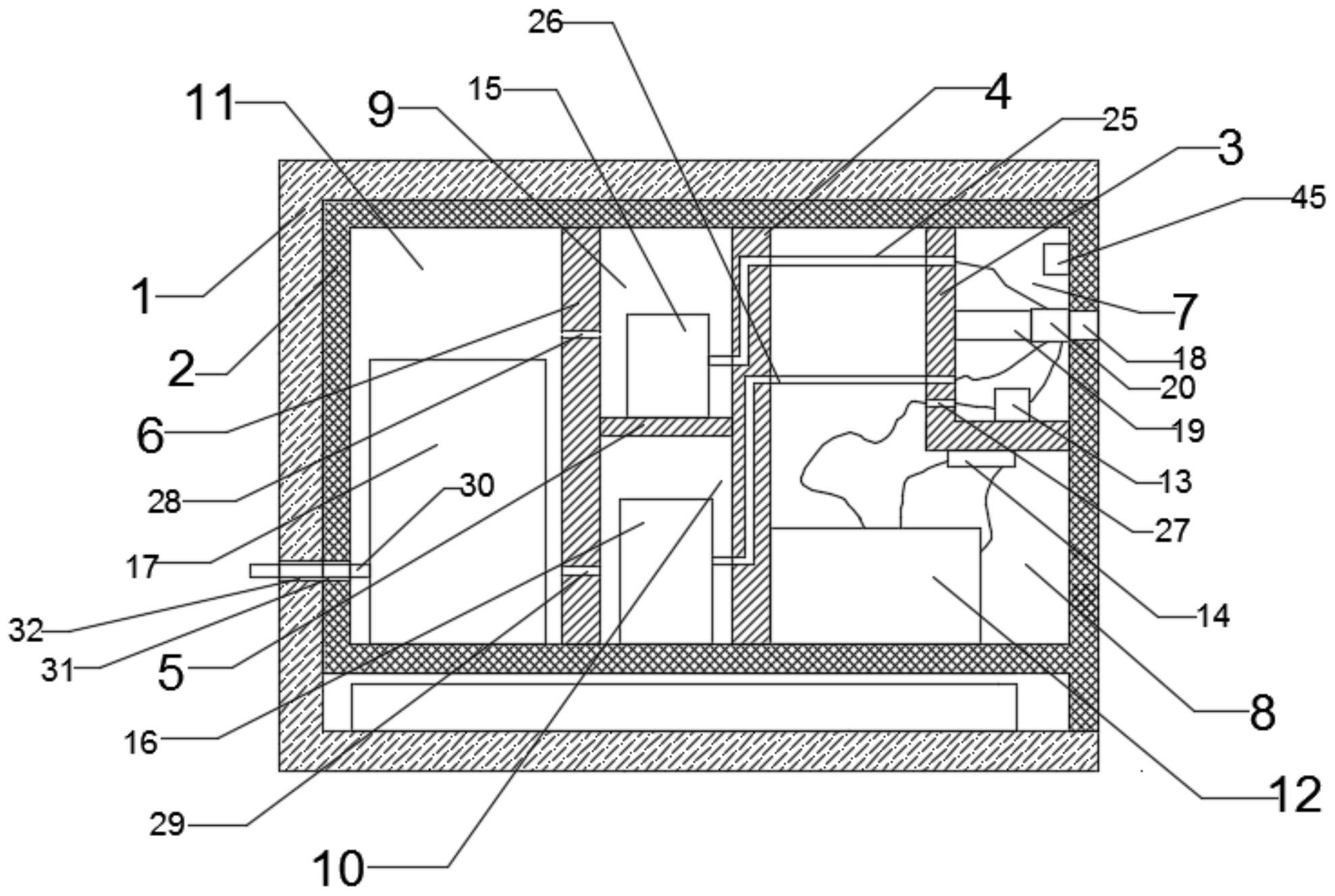

本发明的目的在于提供一种电缆振荡波局部放电检测系统的屏蔽装置，以解决现 有技术中电缆振荡波局部放电检测系统易受电磁干扰的问题。 本发明是通过以下技术方案实现的：一种电缆振荡波局部放电检测系统的屏蔽装 置，包括具有一端开口的外壳体，所述外壳体的内腔中设有移动件，所述移动件与所述移动 件可拆卸相连，所述移动件内部设有第一屏蔽板、第二屏蔽板、第三屏蔽板、第四屏蔽板，所 述第一屏蔽板、第二屏蔽板、第三屏蔽板、第四屏蔽板将所述移动件内部分隔成第一空间、 第二空间、第三空间、第四空间、第五空间，所述第一空间内设有电感以及电缆连接装置，所 述第二空间内设有高压直流电源以及与所述高压直流电源并联的高压开关，所述第三空间 内设有阻抗单元，所述第四空间内设有耦合单元，所述第五空间内设有控制终端，所述高压 直流电源与所述电感、所述电缆连接装置依次电性相连，所述电缆连接装置分别与阻抗单 元、耦合单元电性相连，所述阻抗单元、耦合单元均与控制终端电性相连。 优选的，所述外壳体内腔底部设有固定筒，所述固定筒内部设有驱动电机、连接 轴、蜗杆、第一蓄电池，所述驱动电机的输出端与所述连接轴一端相连，所述连接轴连一端 与所述固定筒内壁转动相连，所述蜗杆套设于所述连接轴上，所述移动件底部设有蜗母条， 所述蜗杆与所述蜗母条相啮合，所述第一蓄电池为所述驱动电机供电。 优选的，所述移动件底部设有滚轮，所述滚轮设置于所述蜗母条的终点一侧。 优选的，所述移动件侧壁上设有电缆接口，所述电缆连接装置与所述电缆接口相 连通，所述电缆连接装置包括连接杆、筒体、第二蓄电池、控制机构，所述筒体通过所述连接 杆与所述第一屏蔽板固定相连，所述筒体的开口与所述电缆接口相连通，所述筒体内部设 有电连接部以及电缆夹紧装置，所述电连接部的端部上设有导电杆以及接触开关，所述接 触开关与所述控制机构电性相连，所述第二蓄电池为所述电缆夹紧装置供电，所述控制机 构与所述电缆夹紧装置电性相连。 优选的，所述电缆夹紧装置对称固定于所述筒体内壁，所述电缆夹紧装置包括电 磁铁、弹簧、磁性杆、夹爪，所述电磁铁与所述弹簧、所述磁性杆、所述夹爪依次固定相连，所 4 CN 111579838 A 说　明　书 2/6 页 述第二蓄电池为所述电磁铁供电，所述控制机构用于导通/切断所述电磁铁供电。 优选的，所述电感的输出端与所述电连接部电性相连，所述电连接部的输出端通 过导线分别与所述阻抗单元、耦合单元电性相连。 优选的，还包括第一连接导管、第二连接导管、第三连接导管、第四连接导管、第五 连接导管，所述第一屏蔽板、第二屏蔽板之间分别通过第一连接导管、第二导管进行连通； 所述电连接部与所述阻抗单元的导线从所述第一连接导管处穿过； 所述电连接部的与耦合单元的导线从所述第二连接导管处穿过； 所述高压直流电源与所述电感的导线从所述第三连接导管处穿过； 所述阻抗单元与所述控制终端的导线从所述第四连接导管处穿过； 所述耦合单元与所述控制终端的导线从所述第五连接导管处穿过。 优选的，所述第一空间内设有滤波器以及散热机构，所述高压直流电源的输出端 与所述滤波器相连，所述滤波器的输出端与所述电感通过导线电性相连，所述散热机构包 括导热杆、热变形机构、半导体制冷片、导电棒，所述导热杆设置于所述高压直流电源周围， 所述导热杆的端部与所述热变形机构相连，所述热变形机构上设有触头，所述触头与所述 导电棒之间存在间隙，所述触头与所述高压直流电源电性相连，所述导电棒与所述半导体 制冷片电性相连，所述半导体制冷片通过导线与所述高压直流电源电性相连。 优选的，所述移动件侧壁上设有通风口，所述半导体制冷片设置于所述通风口外 部。 优选的，还包括天线，所述移动件另一侧壁上设有第一天线出口，所述外壳体上设 有与所述第一天线出口相对应的第二天线出口，所述天线依次穿过第一天线出口、第二天 线出口后与控制终端相连。 与现有技术相比，本发明达到的有益效果如下： 本发明提供的一种电缆振荡波局部放电检测系统的屏蔽装置，将移动件被设置于 所述外壳体内部，从而有效滤除外界的干扰信号，而为了进一步提高移动件的屏蔽能力，在 移动件内部分别设置有第一屏蔽板、第二屏蔽板、第三屏蔽板、第四屏蔽板，其第一屏蔽板、 第二屏蔽板、第三屏蔽板、第四屏蔽板也采用屏蔽电磁波的材料制成，并且第一屏蔽板、第 二屏蔽板、第三屏蔽板、第四屏蔽板将移动件内部空间分割成第一空间、第二空间、第三空 间、第四空间、第五空间，在第一空间内放置有电感以及电缆连接装置，所述第二空间内放 置有高压直流电源以及与所述高压直流电源并联的高压开关，所述第三空间内放置阻抗单 元，所述第四空间内放置耦合单元，所述第五空间内放置控制终端，其所述高压直流电源与 所述电感、所述电缆连接装置依次电性相连，所述电缆连接装置分别与阻抗单元、耦合单元 电性相连，所述阻抗单元、耦合单元均与控制终端电性相连，通过上述连接以及放置方式， 使得各个元件在空间上互相隔离，避免内部干扰电磁波的产生，而在电路上又能组合成振 荡波局部放电测试电路，同时所述外壳体以及所述移动件的设置又能有效避免外部干扰电 磁波对振荡波局部放电测试电路的干扰，从而有效提高电缆振荡波放电的测试精度。 附图说明 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使 用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的优选实施例，对于 5 CN 111579838 A 说　明　书 3/6 页 本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其 他的附图。 图1为本发明实施例1提供的一种电缆振荡波局部放电检测系统的屏蔽装置的结 构图； 图2为本发明实施例1提供的电缆连接结构示意图； 图3为本发明实施例1提供的振荡波局部放电测试电路示意图； 图4为本发明实施例1提供的电缆夹紧装置信号连接示意图； 图5为本发明实施例2提供的一种电缆振荡波局部放电检测系统的屏蔽装置的结 构图； 图6为本发明实施例3提供的一种电缆振荡波局部放电检测系统的屏蔽装置的结 构图； 图7为本发明实施例3提供的振荡波局部放电测试电路示意图。 图中，1外壳体，2移动件，3第一屏蔽板，4第二屏蔽板，5第三屏蔽板，6第四屏蔽板， 7第一空间，8第二空间，9第三空间，10第四空间，11第五空间，12高压直流电源，13电感，14 高压开关，15阻抗单元，16耦合单元，17控制终端，18电缆接口，19连接杆，20筒体，21导电 杆，22接触开关，23电磁铁，24弹簧，25夹爪，25第一连接导管，26第二连接导管，27第三连接 导管，28第四连接导管，29第五连接导管，30天线，31第一天线出口，32第二天线出口，33固 定筒，34驱动电机，35连接轴，36蜗杆，37蜗母条，38导热杆，39热双金属片，39a主动层，39b 被动层，40触头，41导电棒，42半导体制冷片，43通风口，44鳍片，45第一蓄电池，46第二蓄电 池，47控制机构，48滚轮，49电连接部，50磁性杆，51滤波器。
