技术摘要：
本发明涉及扬声器技术领域，特别是涉及一种吸音微球材料、扬声器壳体以及扬声器。所述吸音微球材料包括：沸石粒子以及胶黏剂，其中，所述沸石粒子是由所述胶黏剂粘结，所述沸石粒子的硅铝质量比的范围为10至200，所述沸石粒子的晶体结构为正交晶系。由于硅铝质量比的范  全部
背景技术：

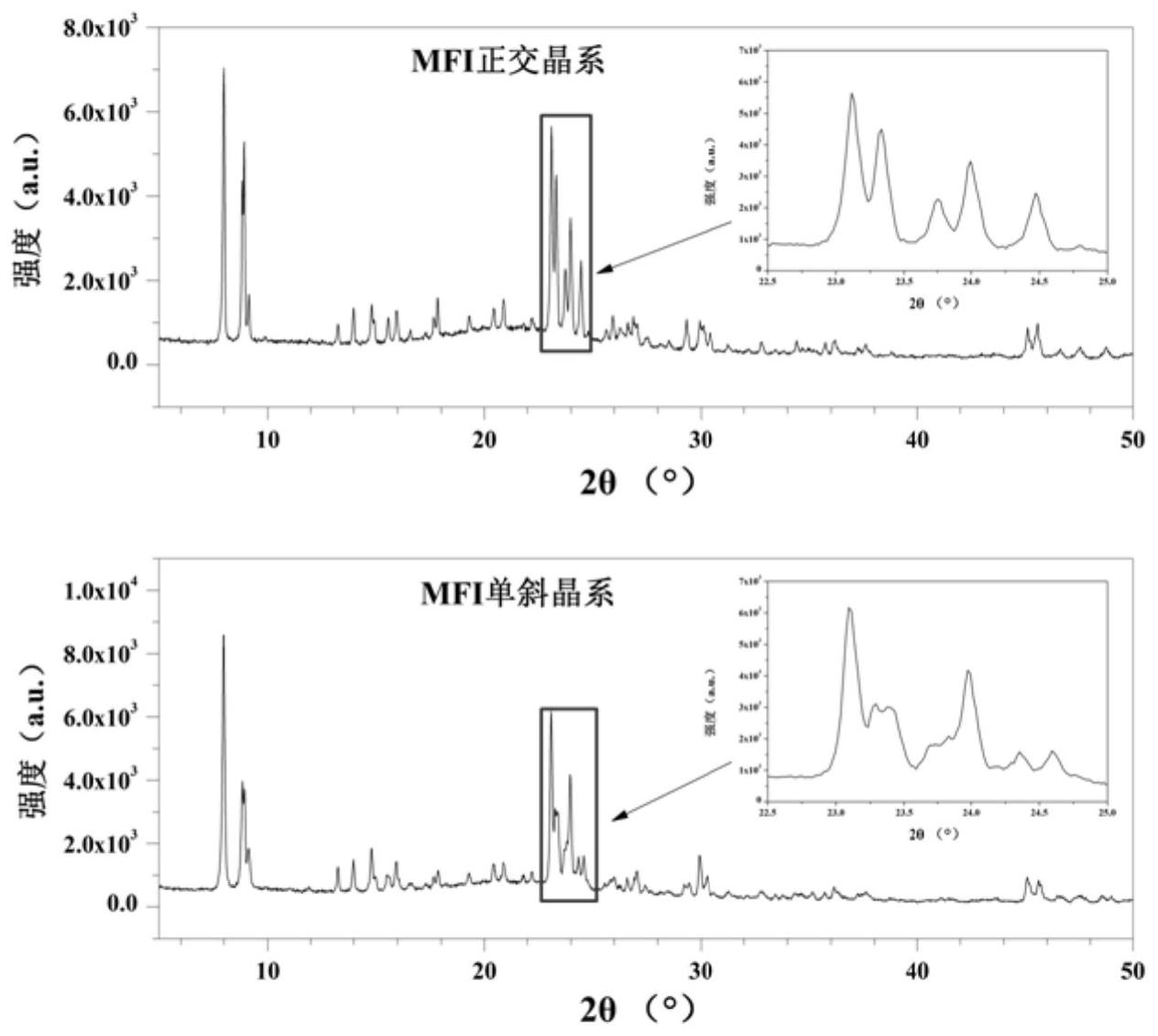

当前微型扬声器用吸音微球材料主要采取将多个沸石粒子粘接成型的制备方式， 所制吸声微球材料被填充在扬声器模组内腔的后声腔中用来降低扬声器谐振频率F0。大量 实例证明，长期高温高湿、有机气体分子吸附会导致这类多孔材料的声学性能退化，沸石粒 子的化学组成和孔道结构是影响材料抗老化性能的关键因素。一般而言，沸石粒子中会出 现铝等第二金属元素，由于这类元素具有与硅不同的氧化状态，会在沸石局部形成极性位 点，因此具有铝的沸石容易吸附水气从而导致声学性能退化，即扬声器谐振频率降低值△ F0降低。早期专利已经提出将具有200以上的硅铝质量比的硅酸盐沸石粒子作为微型扬声 器后声腔虚拟增容材料。 但是，本发明的发明人在实现本发明实施例的过程中，发现：高硅铝质量比的沸石 粒子一般为单斜晶系，相较于低硅铝比的沸石粒子，其氮气吸附脱附等温线会出现低压滞 后环，将造成吸附质分子难以脱附的现象。微型扬声器在组装过程中会使用产生挥发性有 机化合物的胶黏剂，由于高硅铝比或纯硅沸石的极性更低，诚然在吸附脱附空气，抗湿气方 面具有一定优势，但对于低极性挥发性有机化合物的亲和性同样提高了。当低压滞后环出 现后，挥发性有机化合物的脱附将变得更加困难，沸石声学性能的退化反而更加严重。
技术实现要素：
鉴于上述问题，本发明实施例提供了一种吸音微球材料、扬声器壳体以及扬声器， 克服了上述问题或者至少部分地解决了上述问题。 根据本发明实施例的一个方面，提供了一种吸音微球材料，包括：沸石粒子以及胶 黏剂，其中，所述沸石粒子是由所述胶黏剂粘结，所述沸石粒子的硅铝质量比的范围为10至 200，所述沸石粒子的晶体结构为正交晶系。 在一种可选的方式中，所述吸音微球材料还包括硅烷偶联剂，所述硅烷偶联剂连 接所述沸石粒子以及胶黏剂。 在一种可选的方式中，所述硅烷偶联剂占所述沸石粒子的质量分数小于10％。 在一种可选的方式中，所述沸石粒子具有MFI结构。 在一种可选的方式中，所述沸石粒子的颗粒直径范围为0.5至5微米。 在一种可选的方式中，所述胶黏剂为聚丙烯酸酯类、聚氨酯类、环氧树脂类中的一 种或几种，所述胶黏剂的质量占吸音微球材料总重量的3％至8％。 根据本发明实施例的一个方面，提供了一种扬声器壳体，包括：外壳，设置有用于 安装扬声器本体的收容空间，其中，所述扬声器本体将所述收容空间分隔成前声腔和后声 腔；如上所述的吸音微球材料，所述吸音微球材料填充于所述后声腔。 3 CN 111586550 A 说　明　书 2/9 页 根据本发明实施例的一个方面，提供了一种扬声器，包括扬声器本体以及上述的 扬声器壳体；所述扬声器本体安装于所述扬声器壳体的所述收容空间内。 根据本发明实施例的一个方面，提供了一种吸音微球材料的制备方法，包括如下 步骤：将所述沸石粒子和所述胶黏剂的溶液搅拌获得混合浆料；将所述混合浆料进行造粒 得到所述吸音微球材料。 在一种可选的方式中，在将所述沸石粒子和所述胶黏剂的溶液搅拌获得混合浆料 之前，所述方法还包括：将所述沸石粒子加入所述硅烷偶联剂的溶液中加热搅拌获得表面 改性的沸石粒子。 在一种可选的方式中，所述将所述沸石粒子加入所述硅烷偶联剂的溶液中加热搅 拌获得表面改性的沸石粒子的步骤，进一步包括：配置所述硅烷偶联剂的溶液；将所述沸石 粒子加入所述硅烷偶联剂的溶液，经加热搅拌、过滤、干燥获得表面改性的沸石粒子。 在一种可选的方式中，所述将所述混合浆料进行造粒得到所述吸音微球材料的步 骤，进一步包括：将所述混合浆料进行喷雾干燥制粒，得到初步成型颗粒；将所述初步成型 颗粒在100至150℃干燥室中，干燥1～3h，得到干燥颗粒；将所述干燥颗粒利用40至100目筛 网筛分获得目标粒径的吸音微球材料。 本发明实施例的有益效果是：区别于现有的吸音微球材料，本发明实施例提供的 吸音微球材料包括：沸石粒子以及胶黏剂，其中，所述沸石粒子是由所述胶黏剂粘结，所述 沸石粒子的硅铝质量比的范围为10至200，所述沸石粒子的晶体结构为正交晶系。由于硅铝 质量比的范围为10至200的沸石粒子的制造成本低以及正交晶系的沸石粒子没有低压滞后 环，本发明实施例提供的吸音微球材料的抗挥发性有机溶剂老化的能力强，其吸音性能优 良且成本低。 附图说明 一个或多个实施例通过与之对应的附图中的图片进行示例性说明，这些示例性说 明并不构成对实施例的限定，附图中具有相同参考数字标号的元件表示为类似的元件，除 非有特别申明，附图中的图不构成比例限制。 图1是本发明实施例提供的正交晶系和单斜晶系的MFI型沸石粒子的XRD衍射图 谱； 图2是本发明实施例提供的正交晶系和单斜晶系的MFI型沸石粒子的氮气吸附脱 附曲线； 图3是本发明实施例提供的一种扬声器壳体的示意图； 图4是本发明实施例提供的一种扬声器的示意图； 图5是本发明实施例提供的一种吸音微球材料的制备方法的流程示意图； 图6是本发明实施例提供的一种获得表面改性的沸石粒子的流程示意图。
