技术摘要：
本发明公开了一种超大功率LED固化设备控制器，包括主电路系统和至少一个副电路系统；所述主电路系统包括主单片机、与主单片电连接的电源模块、操作面板、控制信号电路和多个并联设置的LED驱动电路，以及与多个LED驱动电路电连接的LED光源接入端口；所述电源模块并联设  全部
背景技术：
紫外光控制系统是紫外固化领域用于控制紫外灯的系统。紫外固化又称UV固化， 是利用光引发剂的感光性、在紫外线光照射下光引发形成激发生态分子，分解成自由基或 是离子，使不饱和有机物进行聚合、接技、交联等化学反应达到固化的目的。传统技术中使 用汞灯作为紫外固化设备的紫外光源，但是其高能耗、高污染的缺陷已经越来越不适应时 代发展的要求。在现有技术中，体积小、全固态、寿命长、环保省电的LED成为了紫外固化设 备的紫外光源。得益于光源的升级，紫外固化技术获得了快速的发展，占整个辐射固化市场 的95％，已广泛应用于印刷、包装、广告、建材、装潢、电子、家电、光纤、汽车等行业。 虽然都是使用紫外固化技术，但是不同的行业对于紫外固化的需求并不一样。特 别是一些行业需求功率大的稳定紫外光源。
技术实现要素：

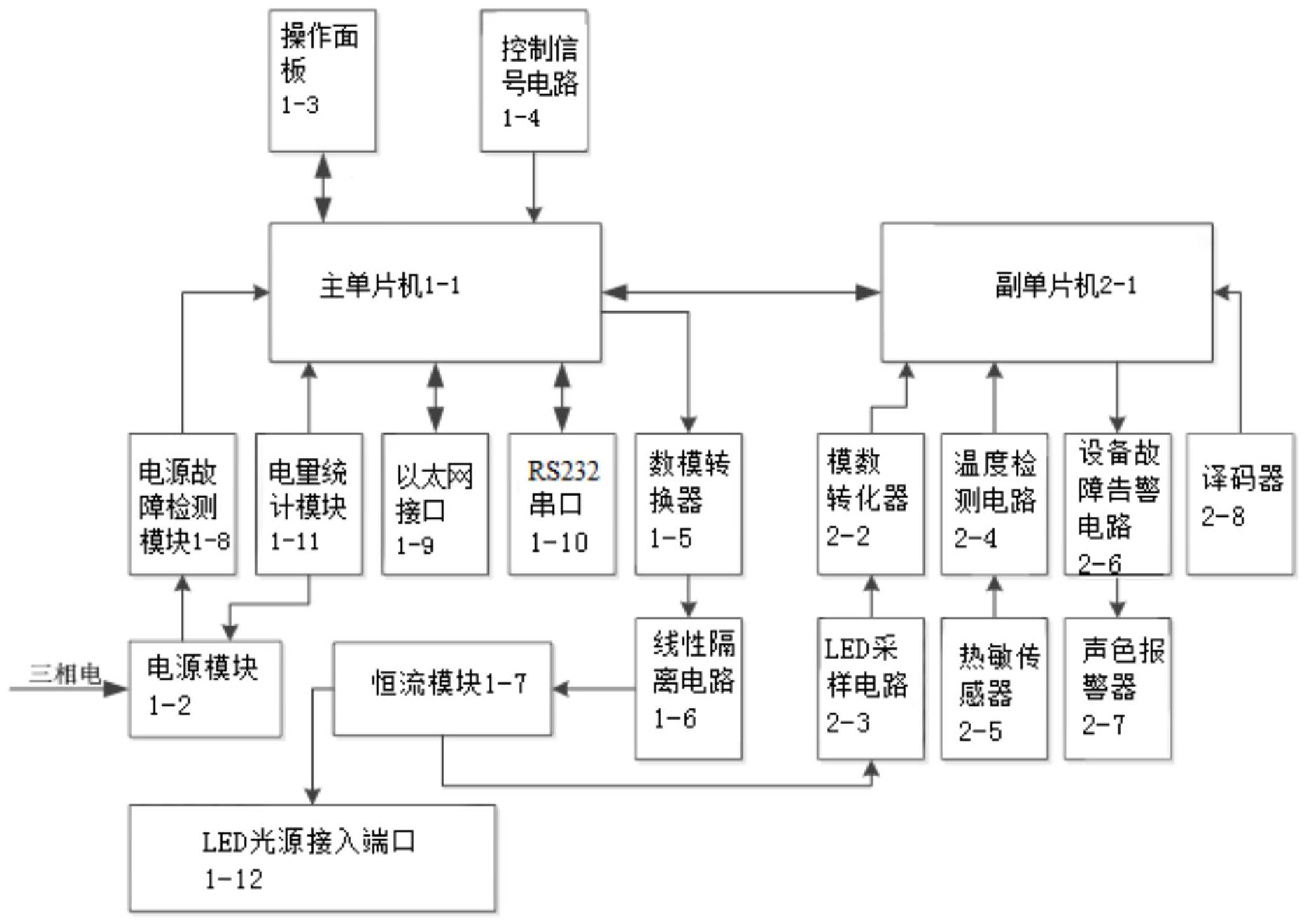

本发明的目的是提供一种超大功率LED固化设备控制器 实现本发明目的的技术方案是：一种超大功率LED固化设备控制器，包括主电路系 统和至少一个副电路系统 所述主电路系统包括主单片机，与主单片机电连接的电源模块、操作面板、控制信 号电路和多个并联设置的LED驱动电路，以及与多个LED驱动电路电连接的LED光源接入端 口；所述电源模块并联设置有多个；所述LED驱动电路包括依次电连接的数模转换器、线性 隔离电路和恒流模块； 所述副电路系统包括副单片机，与副单片机电连接的模数转换器，与模数转换器 电连接的多个LED采样电路；所述副单片机与主单片机采用RS485协议通信联接；所述多个 LED采样电路与多个LED驱动电路中的恒流模块一一对应连接。 所述主电路系统的操作面板采用触摸屏。 所述主电路系统还包括连接于多个电源模块与主单片机之间的电源故障检测模 块。 所述主电路系统还包括连接于多个电源模块与主单片机之间的电量统计模块。 所述主电路系统还包括以太网接口。 所述主电路系统还包括用于连接上位机的RS232串口。 所述副电路系统还包括温度检测电路和热敏传感器；所述热敏传感器、温度检测 电路以及副单片机依次电连接。 所述副电路系统还包括设备故障告警电路和声色报警器；所述声色报警器、设备 故障告警电路以及副单片机依次电连接。 所述副电路系统设置两个及两个以上时，副电路系统还包括与副单片机电连接的 3 CN 111601428 A 说　明　书 2/4 页 译码器。 所述的一种超大功率LED固化设备控制器还包括壳体；所述操作面板设于壳体的 外壁上；所述壳体内设有多个与主单片机电连接的插槽；所述多个电源模块分别插接于插 槽内。 采用了上述技术方案，本发明具有以下的有益效果： 1、本发明通过设置多个电源模块叠加，增加设备功率，同时并联设置多个LED驱动 电路，达到驱动不同型号的光源的效果；采用双单片机控制方式用主单片机负责设备显示、 通讯、控制、故障报警等功能，用副单片机负责恒流模块驱动以及信号采集功能，并且同一 套设备中主电路系统仅一个，副电路系统可扩展多个，使驱动LED模块能力增加，实现了超 大功率的LED驱动能力。 2、本发明的主电路系统还包括连接于多个电源模块与主单片机之间的电源故障 检测模块，在工作中实时监测电源，及时检测电源故障类型，提高安全性。 3、本发明采用主电路系统还包括连接于多个电源模块与主单片机之间的电量统 计模块，监测各个电源模块用电量。 4、本发明的主电路系统还包括以太网接口，方便用户以多种方式远程智能控制该 系统。 5、本发明的通讯端口为RS232或RS485通讯端口，该端口结构简单，通用性强。 6、本发明的副电路系统还包括温度检测电路和热敏传感器，在工作状态中实时监 控控制器温度。 7、本发明的副电路系统还包括设备故障告警电路和声色报警器，提高系统安全 性。 8、本发明的副电路系统还包括与副单片机电连接的译码器，提供地址选择功能， 通过地址设定，主电路系统可至少一个副电路系统通讯，有效的扩展本控制系统的驱动能 力。 9、本发明的主电路系统还包括线性隔离电路，采用线性光耦作为主要器件，实现 模拟信号的隔离。 10、本发明的壳体上装风扇，持续散热，确保单片机正常运作。 11、本发明结构紧凑，体积小，方便运输。 附图说明 为了使本发明的内容更容易被清楚地理解，下面根据具体实施例并结合附图，对 本发明作进一步详细的说明，其中 图1为本发明的结构框图。 图2为本发明的立体结构示意图。 图3为本发明的右视图。 图4为本发明的主视图。 图5为本发明的电源故障检测模块的电路图。 图6为本发明的电量统计模块的电路图。 图7为本发明的温度检测电路的电路图。 4 CN 111601428 A 说　明　书 3/4 页 图8为本发明的设备故障检测电路的电路图。 附图中的标号为： 主电路系统1、主单片机1-1、电源模块1-2、操作面板1-3、控制信号电路1-4、数模 转换器1-5、线性隔离电路1-6、恒流模块1-7、电源故障检测模块1-8、仪表放大器1-8-1、采 样电阻1-8-2、以太网接口1-9、RS232串口1-10、电量统计模块1-11、互感器1-11-1、三相电 度表1-11-2、LED光源接入端口1-12； 副电路系统2、副单片机2-1、模数转换器2-2、LED采样电路2-3、温度检测电路2-4、 轨到轨放大器2-4-1、热敏传感器2-5、设备故障告警电路2-6、检测节点2-6-1、声色报警器 2-7、译码器2-8； 壳体3、插槽3-1。
