技术摘要：
本发明涉及显示装置、显示系统、移动体、显示控制方法以及计算机装置和存储介质，其目的在于提供可抑制因环境变化或经时等问题所导致的图像质量下降的显示装置。显示装置具备光源；光偏转部，用于偏转光源射出的光，在主扫描方向以及副扫描方向上扫描该光；屏幕，受到  全部
背景技术：
以往的二维扫描装置箱第一方向和第二方向扫描光源射出的光束，形成二维扫描 区域。 例如，专利文献1(日本特开2009-180753号公报)公开了一种二维扫描装置，该扫 描装置用区域传感器或V字形狭缝受光元件，对于副扫描方向的扫描，在两个部位检测扫描 位置，检测扫描振幅。
技术实现要素：

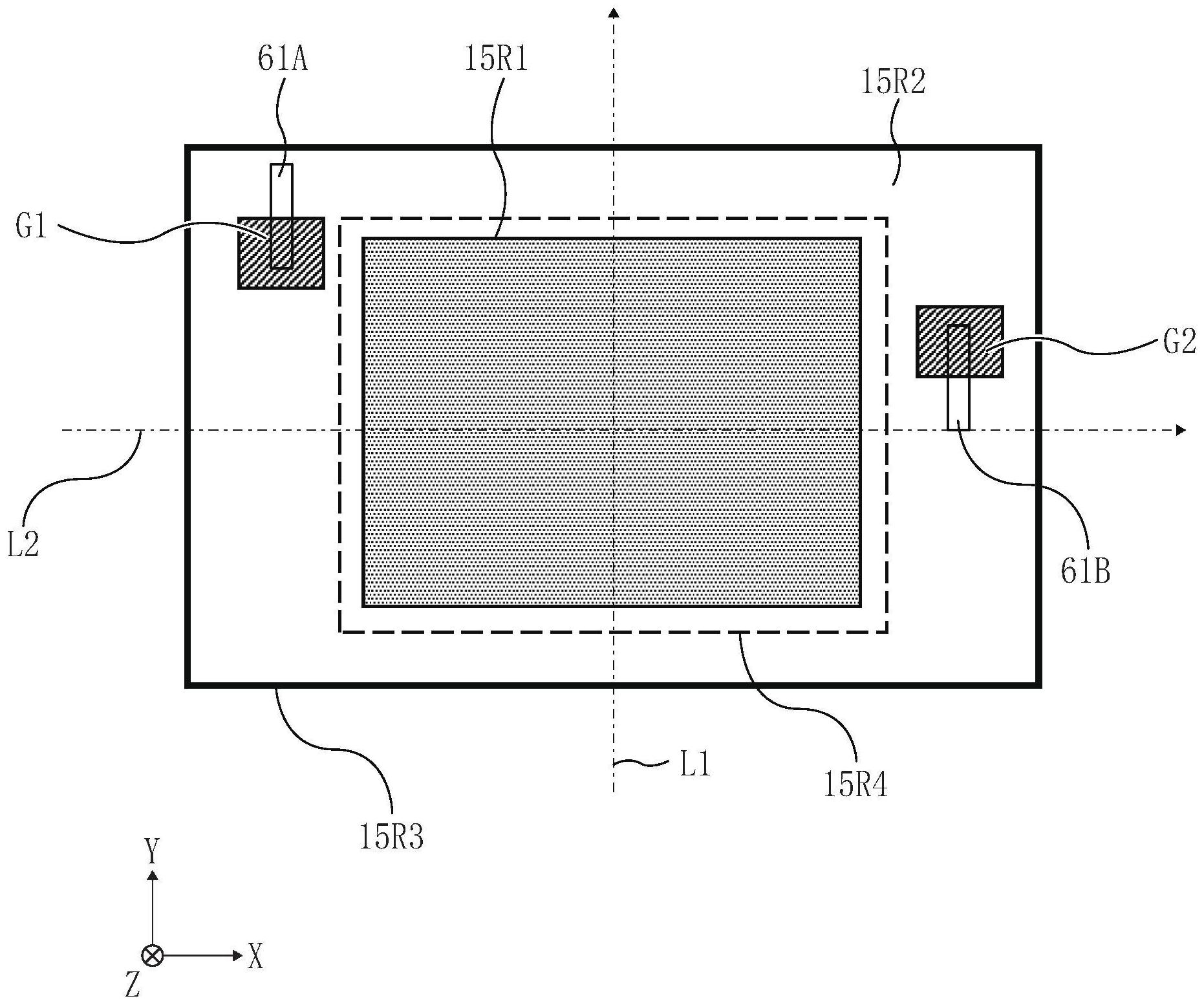

本发明的目的在于提供一种能够抑制因环境变化或经时等原因导致的图像质量 下降的显示装置。 为了达到上述目的，本发明一种显示装置，其中具备，光源；光偏转部，用于偏转所 述光源射出的光，在主扫描方向以及副扫描方向上扫描该光；屏幕，受到被扫描的扫描光的 扫描；以及，受光元件，用于检测所述扫描光，所述受光元件被设置在每个规定周期受到二 维扫描的区域，即扫描区域中，在第一区域和第二区域中分别检测所述扫描光，所述第一区 域和所述第二区域分别包含所述扫描区域内彼此在所述副扫描方向上不同的位置，根据由 所述受光元件检测到的所述扫描光的主扫描方向扫描轨迹即扫描线在所述第一区域和所 述第二区域中的数量，改变所述扫描区域中所述扫描光的副扫描方向位置。 本发明的效果在于提供可抑制因环境变化或经时等问题所导致的图像质量下降 的显示装置。 附图说明 图1是第一实施方式涉及的显示系统的一例系统构成示意图。 图2是第一实施方式涉及的显示装置的一例硬件结构模块图。 图3是第一实施方式涉及的光源装置的一例具体构成的示意图。 图4是第一实施方式涉及的光偏转装置的一例具体构成的示意图。 图5是第一实施方式涉及的屏幕的一例具体构成的示意图。 图6是用来说明微镜阵列中入射光束直径与透镜直径之间大小关系不同而产生的 作用差异的示意图。 图7是用于说明光偏转装置的反射镜和扫描范围的对应关系的示意图。 图8是二维扫描时的一例扫描线轨迹的示意图。 图9是用于说明屏幕形状的示意图。 图10是用来说明受光元件的示意图。 5 CN 111552074 A 说　明　书 2/19 页 图11是用来说明光偏转装置的驱动电压和偏转角灵敏度的示意图。 图12是一例经过AR重叠后的显示图像的示意图。 图13是第一实施方式涉及的图像补偿结构的示意图。 图14是用于说明扫描位置检测的示意图。 图15是第一实施方式涉及的控制装置的功能结构模块图。 图16是用来说明图像大小补偿的示意图。 图17是用来说明图像位置补偿的示意图。 图18是受光元件端部副在扫描方向上的位置和参数K之间关系的图。 图19是第一实施方式的受光元件的位置的第一变形例的示意图。 图20是第一实施方式的受光元件的位置的第二变形例的示意图。 图21是一例图像大小补偿控制的流程图。 图22是一例图像位置补偿控制的流程图。 图23是一例利用图像补偿控制的图像显示控制的流程图。 图24是第二实施方式涉及的图像补偿构成的示意图。 图25是对应图像位置变动量的计算式的一例显示图像的示意图。 图26是屏幕支架的正视图。 图27是屏幕支架的立体图。 图28是第三实施方式涉及的图像补偿构成示意图。 图29是第一实施方式的显示图像领域的示意图。 图30是第二实施方式的显示图像领域的示意图。 图31是第三实施方式的显示图像领域的示意图。 图32对比第一～第三实施方式的显示图像领域的图表。
