技术摘要：
一种通风机进气降噪装置，包括外壳、进风口、出风口、导向板，其特征在于：外壳上有两个进风口，分别在外壳的两侧，外壳上有一个出风口，外壳内装有导向板，进风风向在导向板的作用下发生度偏转，使进风风向与出风风向垂直，出风口与风机连接；在进风口上装有过滤网，  全部
背景技术：
煤矿井下局部通风机是通风系统中重要的设备之一，它相当于矿井掘进工作面的 肺脏，由于目前的通风机进气口没有空气过滤装置，而且噪声大，给井下工作人员的健康造 成了较大的伤害，在现有的通风机前加装过滤装置又影响风机效率。
技术实现要素：

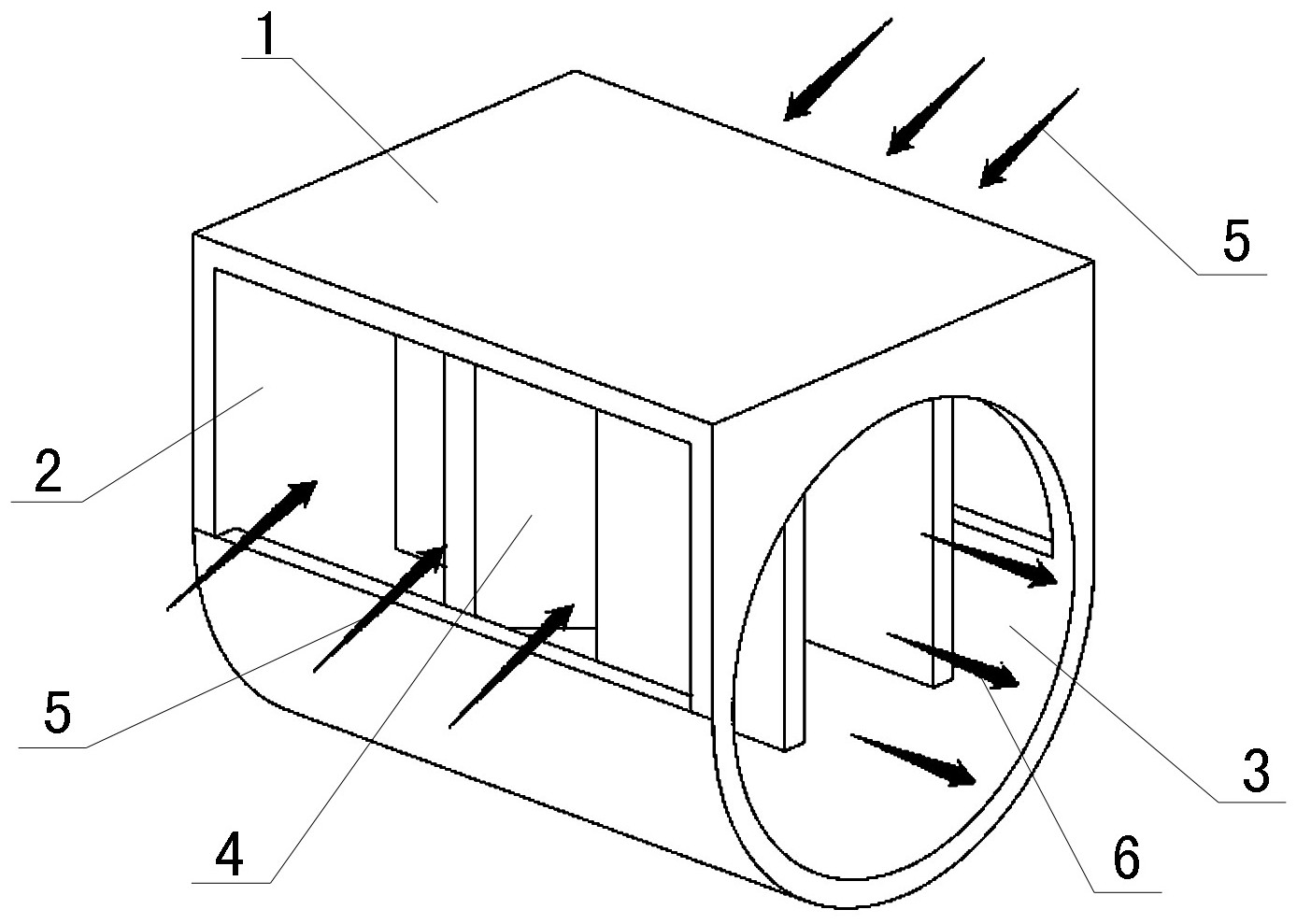

本发明的目的就是为了克服现有技术的不足，而提供一种通风机进气降噪装置。 为了实现上述目的本发明采用的技术方案是： 一种通风机进气降噪装置，包括外壳、进风口、出风口、导向板，其特征在于：外壳上有 两个进风口，分别在外壳的两侧，外壳上有一个出风口，外壳内装有导向板，进风风向在导 向板的作用下发生度偏转，使进风风向与出风风向垂直，出风口与风机连接；在进风口上装 有过滤网，过滤网包括外框、一级滤网、二级滤网，一级滤网、二级滤网可拆卸清理和更换， 一级滤网、二级滤网之间有一段空隙用于容纳沉积的颗粒；外框上有把手，便于安装。 根据以上所述的通风机进气降噪装置，其特征在于：所述的出风口内侧有导流斜 坡，以减少风阻。 与现有技术相比本发明的有益效果是：风机进气口设有空气过滤装置，可防止灰 尘进入井下，而且方向从两侧进入，进风面积大，仅风速低，噪声大大降低，给井下工作人员 营造了的健康的工作环境，而且不影响风机效率。 附图说明 图1是本发明通风机进气降噪装置（U形）实施例1的结构示意图； 图2是图1的水平截面图； 图3是本发明通风机进气降噪装置（方形）实施例2的结构示意图； 图4是图3的水平截面图； 图5是过滤网的结构示意图； 图6是图5的左视图； 图7是图6的剖视图； 图8是二级滤网10的剖视图； 图9是一级滤网9的剖视图。 图符说明：  1、外壳；  2、进风口；  3、出风口；  4、导向板；  5、进风风向；6、出风风 向；7、过滤网；8、外框；9、一级滤网；10、二级滤网；11、导流斜坡；12、把手。 3 CN 111577673 A 说　明　书 2/2 页
