技术摘要：
本发明公开了一种薄壁结构件表面局部凹陷快捷修复工装及修复方法，解决了如何用修复工装对薄壁结构件表面的局部凹陷进行修复的问题。在凹坑（2）外侧的薄壁结构件表面（1）上顶接有龙门支架（3），在龙门支架（3）的顶梁中部设置有带内螺纹通孔（5）和螺杆（6），在螺  全部
背景技术：
工程发电机在组装完成后，在电机机座上包覆有薄壁钢板，在电机的吊装过程中， 由于操作不当，经常发生电机机座与地面静置支架发生碰撞的现象，将电机机座上包覆的 薄壁钢板碰撞出小面积的凹陷，这些凹陷一般不超过20毫米深，但由于电机总装已完成，局 部凹陷造成电机整体外观缺憾；若采取补焊的方案，会产生局部应力，且经过火焰加热会产 生烧伤和氧化，影响到电机整体外观的观感；能否采用修复工装的方法对局部凹陷进行修 复，成为现场需要解决的一个问题。
技术实现要素：

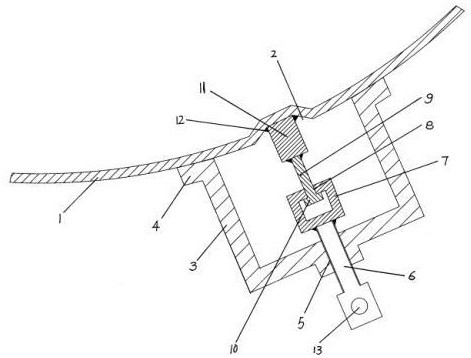

本发明提供了一种薄壁结构件表面局部凹陷快捷修复工装及修复方法，解决了如 何用修复工装对薄壁结构件表面的局部凹陷进行修复的技术问题。 本发明是通过以下技术方案解决以上技术问题的： 一种薄壁结构件表面局部凹陷快捷修复工装，包括薄壁结构件表面，在薄壁结构件表 面上设置有凹坑，在凹坑外侧的薄壁结构件表面上顶接有龙门支架，在龙门支架的顶梁中 部设置有带内螺纹通孔，在带内螺纹通孔中螺接有螺杆，在螺杆的内侧端固定连接有方框 形拉环，在方框形拉环的内侧框上设置有圆拉杆穿过通孔，在圆拉杆穿过通孔中活动穿接 有圆拉杆，在圆拉杆的外侧端固定连接有防脱大头，防脱大头设置在方框形拉环的方框中， 在圆拉杆的内侧端固定连接有拉块，拉块的内侧端顶接在凹坑中，在拉块的内侧端与凹坑 中的薄壁结构件表面之间设置有点焊点。 在龙门支架的底端设置有八字形支脚，龙门支架是通过八字形支脚顶接在薄壁结 构件表面上的；在螺杆的外侧端设置有手柄杆穿接通孔。 一种薄壁结构件表面局部凹陷快捷修复工装的修复方法，包括以下步骤： 第一步、将龙门支架的八字形支脚顶接在凹坑外侧的薄壁结构件表面上； 第二步、旋转螺杆，调整螺杆在龙门支架内的长度，使拉块的内侧端顶接在凹坑中，通 过电焊将拉块与凹坑中的薄壁结构件表面焊接在一起； 第三步、反向旋转螺杆，使螺杆向龙门支架的外侧方向升起，在方框形拉环旋转过程 中，方框形拉环通过防脱大头给圆拉杆向外的拉力，圆拉杆通过拉块和点焊点，将凹坑向外 拽起； 第四步、当凹坑向外拽起到与薄壁结构件表面齐平时，停止旋转螺杆，将点焊点割掉， 打磨焊点，完成薄壁结构件表面局部凹陷的局部修复。 本发明实现了对薄壁结构件表面凹陷的修复，工艺设计结构简单，操作简便，成本 低廉，可广泛应用于类似缺陷的修复。 3 CN 111545597 A 说　明　书 2/2 页 附图说明 图1是本发明的结构示意图。
