技术摘要：

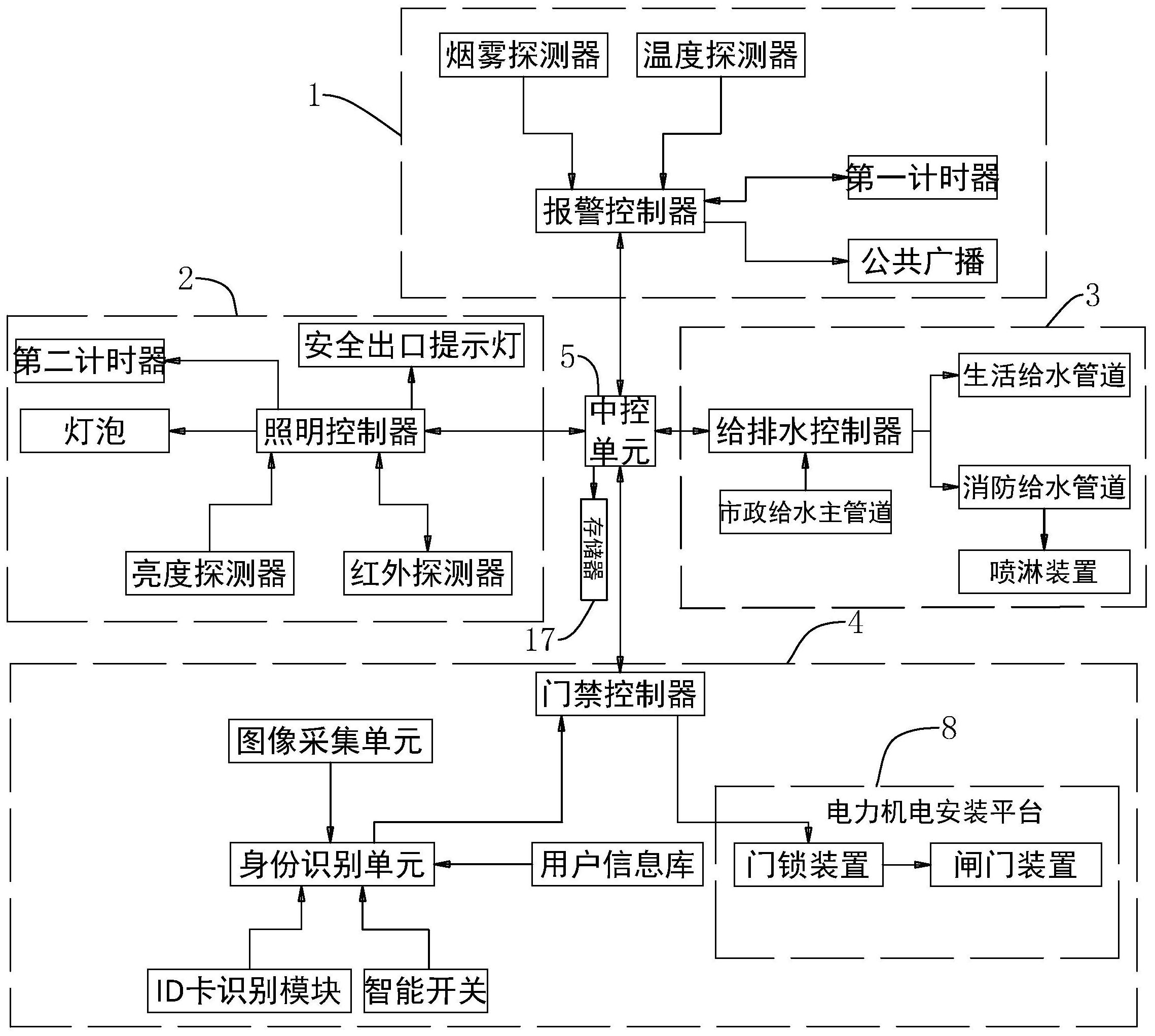

本发明涉及一种智能化建筑楼宇及其电力机电安装平台，包括：报警单元、照明单元、给排水单元、门禁单元和中控单元；报警单元包括烟雾探测器、温度探测器、计时器和报警控制器；照明单元包括亮度探测器、红外探测器、灯泡和照明控制器；给排水单元包括设置于生活给水管  全部
背景技术：
目前伴随着时代的发展以及信息技术的不断完善，智能化住宅近几年在中国发展 迅猛，由此带来的楼宇管理问题也越来越重视；物联网技术，即物体与物体之间相互连接形 成的网络，是在互联网技术的基础上产生的,它是对互联网技术应用的一种扩展；目前楼宇 控制系统，大都是将所有的设备按功能划分模块，中央控制室直接管理，一定程度上是提高 了在管理的便捷性，但是过于依赖人工监控，若无人及时监控或监控的工作人员反应不够 及时，或者由于操作人员的操作失误，仍旧会引发安全隐患。 上述中的现有技术方案存在以下缺陷：当火灾发生时，由中央控制室逐一对功能 模块发出指令应对当前的紧急情况，该过程中若工作人员反应不够及时或操作失误，延长 了火灾的持续发生时间，存在较大的安全隐患。
