技术摘要：
本发明公开了一种纸箱加工设备的出料装置，包括“匚”字形的上框架，上框架两侧的边框上成型有若干插孔，上框架的插孔内插接有辊套，辊套分别在上框架的两侧并通过轴承铰接在T型的芯轴上，芯轴的外端穿过上框架固定在联动板上，联动板的外端面上固定有若干气缸，气缸的  全部
背景技术：
纸箱是一种应用最广的包装制品，用量一直是各种包装制品之首。包括瓦楞纸箱， 瓦楞纸箱以其优越的使用性能和良好的加工性能逐渐取代了木箱等运输包装容器，成为运 输包装的主力军。瓦楞纸箱涉及到的设备包括原纸架，预热器，瓦楞机，输送过桥，涂胶机， 双面机，轮转切断机，纵切机，横切机，堆码机以及蒸汽加热系统，空气压缩系统，制胶循环 系统等等。而经过一系列产品的加工后，纸箱呈扁平状通过输送带输出，落在料框内，但在 输送过程中，还需要将料框内的纸箱搬运到周转车上，进行输送，较为麻烦。
技术实现要素：

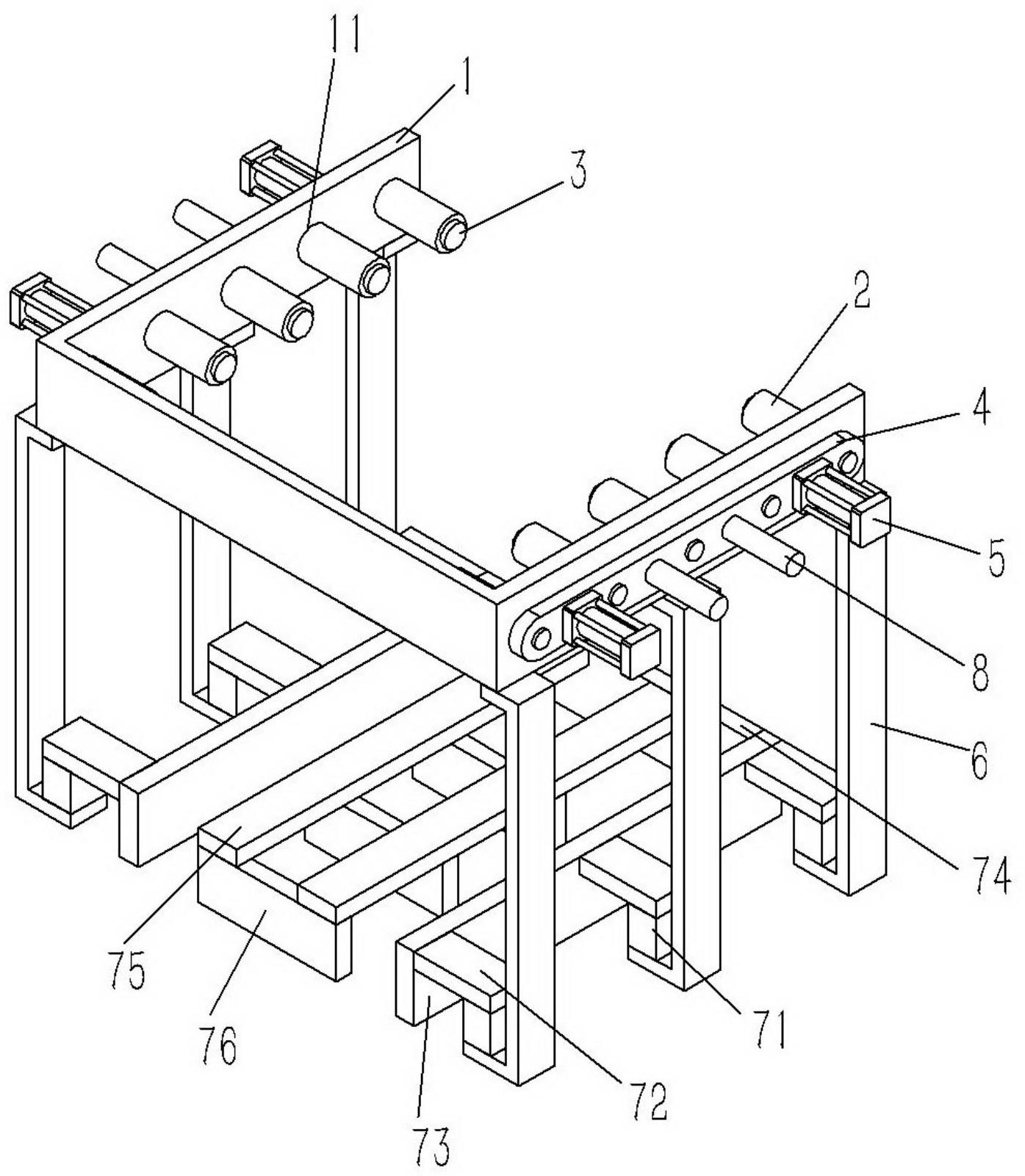

本发明的目的就是针对现有技术之不足，而提供了一种纸箱加工设备的出料装 置，其采用的出料装置可以直接实现叉车进行承托叠放的纸箱，方便纸箱的输送。 为实现上述目的，本发明采用的技术方案如下： 一种纸箱加工设备的出料装置，包括“匚”字形的上框架，上框架两侧的边框上成 型有若干插孔，上框架的插孔内插接有辊套，辊套分别在上框架的两侧并通过轴承铰接在T 型的芯轴上，芯轴的外端穿过上框架固定在联动板上，联动板的外端面上固定有若干气缸， 气缸的活塞杆穿过联动板固定在上框架的边框上；所述上框架两侧的边框上固定有若干竖 直的支撑柱，上框架的下方设有承托架； 所述的承托架包括若干个垫块，垫块固定在支撑柱的下端，垫块的上端面上固定 有横向的边板，边板的内端固定在纵向的侧立板上；侧立板之间设有两块纵向的托板，托板 的下端面上固定有若干横向的支撑板，所述托板靠近上框架开口的一端固定在横向的连接 板，连接板的两端固定在侧立板上，侧立板和托板之间成型有槽道a。 优选的，所述的辊套呈线性均匀分布在上框架两侧的边框上，辊套的长度不大于 气缸的行程。 优选的，所述的气缸分布在联动板的两端，气缸之间的联动板上插接有支撑轴，支 撑轴固定在上框架的边框上。 优选的，所述支撑轴的长度不小于气缸的行程。 优选的，所述的支撑柱呈“匚”字形，支撑柱由中部的竖直部和竖直部两端的水平 部组成，支撑柱呈线性均匀分布在上框架两侧的边框上，垫块固定在支撑柱下端的水平部 上。 优选的，所述承托架上托板的上端面和边板的上端面在同一平面内。 优选的，所述侧立板和托板之间的间距等于支撑板侧端面至侧立板之间的间距。 本发明的有益效果在于：其可以将输送带输送过来的纸箱有序的叠放在托架上， 3 CN 111590961 A 说　明　书 2/3 页 采用的托架方便叉车使用，方便叉车从托架上将叠放的纸箱转移。 附图说明 图1为本发明立体的结构示意图； 图2为本发明正视的结构示意图； 图3为本发明俯视的结构示意图。 图中：1、上框架；11、插孔；2、辊套；3、芯轴；4、联动板；  5、气缸；6、支撑柱；7、承托 架；71、垫块；72、边板；73、侧立板；74、连接板；75、托板；76、支撑板；8、支撑轴。
