技术摘要：
本申请提供了一种基于PLC‑BUS技术的室内灯光节律系统，其包括网络组件、室内灯光组件以及因素感应组件，网络组件包括PLC网关和wifi路由器，PLC网关与wifi路由器进行数据通讯；室内灯光组件包括灯光主控芯片、灯光调节装置和LED电灯，灯光主控芯片与灯光调节装置连接，  全部
背景技术：
随着互联网技术的快速发展，如今很多传统产业也通过互联网进行模式转型，智 能家居作为一种新兴的概念，近些年来逐渐引起人们的关注，许多家电制作商也开始注意 到该领域的商机，并陆续提出了一些实现智能家居概念的设想，作为与人们生活最密切相 关的家用电器控制装置，更深展开竞争的细分领域； PLCBUS技术(PulsePositionModulation(PPM))是近几年来新发展出来的一种电 力载波通讯技术，简称脉冲相位调制法。其利用电力线的正弦波作为同步信号，在四个固定 的时序中发送瞬间电脉冲来传递信号的；PLCBUS信号可以传递得很远。由于PLCBUS的PPM通 讯方式的特殊性，PLCBUS的接收器可以很轻松简单的还原出PLCBUS的编码。PLCBUS信号总 的来说，是通过给一个电容先进行高压充电，然后在一个很精确的时间里将电容的电量释 放到电力线上。这种快速的电容放电会在电力线上产生一个瞬间的能量脉冲，因而PLCBUS 接收器可以在很远的地方轻松接收PLCBUS信号； 本发明意在提出一种随气候、光照、时间、温度、湿度等因素变化室内环境的PLC- BUS节律照明系统。
技术实现要素：

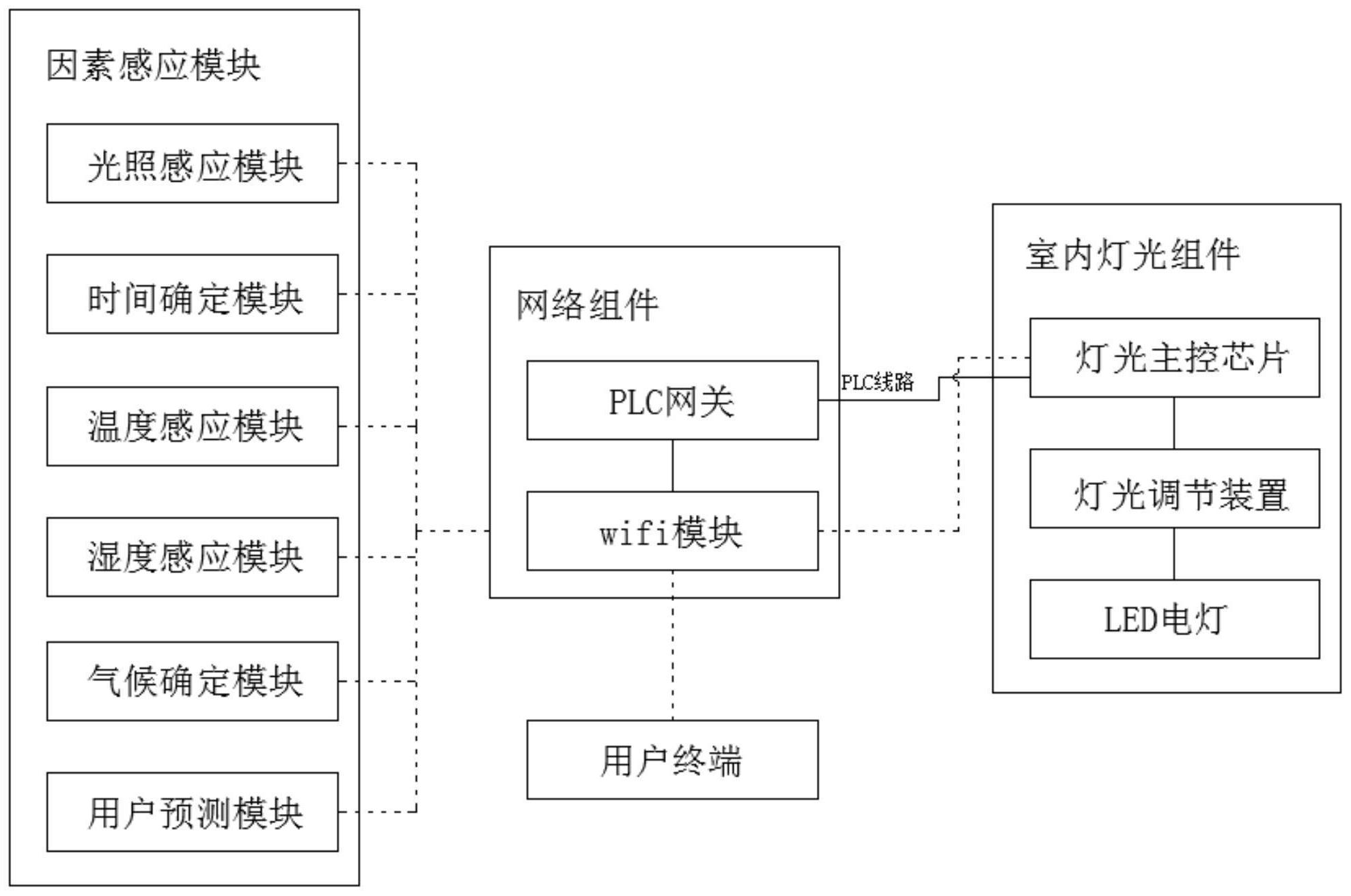

本申请提供一种基于PLC-BUS技术的室内灯光节律系统，用于随室内环境变换进 行对应的节律照明变化，提升用户体验。 本申请为解决技术问题采用如下技术手段： 本申请提出一种基于PLC-BUS技术的室内灯光节律系统，所述节律系统包括网络 组件、室内灯光组件以及因素感应组件，其中， 所述网络组件包括PLC网关和wifi路由器，所述PLC网关与wifi路由器进行数据通 讯； 所述室内灯光组件包括灯光主控芯片、灯光调节装置和LED电灯，所述灯光主控芯 片与灯光调节装置连接，所述灯光调节装置设于LED电灯位置以调节所述电灯； 所述因素感应组件包括相互连接的光照感应模块、时间确定模块、温度感应模块、 湿度感应模块、气候确定模块以及用户预测模块； 所述PLC网关通过PLC线路与灯光主控芯片连接，所述光照感应模块、时间确定模 块、温度感应模块、湿度感应模块、气候确定模块以及用户预测模块分别与灯光主控芯片连 接。 进一步地，所述光照感应模块、时间确定模块、温度感应模块、湿度感应模块、气候 确定模块以及用户预测模块分别与wifi路由器连接。 4 CN 111586913 A 说　明　书 2/6 页 进一步地，所述时间确定模块通过wifi路由器与用户终端进行数据传输，用于调 取所述用户终端进程中的当前时间，所述时间确定模块将当前时间发送至灯光主控芯片， 所述灯光主控芯片获取当前时间并根据当前时间生成对应的第一调节指令，所述灯光主控 芯片将第一调节指令发送至灯光调节装置，所述灯光调节装置根据所述第一调节指令控制 LED电灯进行对应的灯光调节。 进一步地，所述光照感应模块通过wifi路由器与用户终端进行数据传输，用于调 取所述用户终端进程中的当前显示亮度，所述光照感应模块将当前显示亮度发送至灯光主 控芯片；所述光照感应模块获取室内当前环境光亮度，并将所述室内当前环境光亮度发送 至灯光主控芯片；所述灯光主控芯片计算室内当前环境光亮度与当前显示亮度的比值系 数，并根据所述比值系数生成第二调节指令，所述灯光主控芯片将所述第二调节指令发送 至灯光调节装置，所述灯光调节装置根据所述第二调节指令控制LED电灯进行对应的灯光 调节。 进一步地，所述温度感应模块通过wifi路由器与用户终端进行数据传输，用于调 取所述用户终端进程中的当前室内温度，所述温度感应模块将当前室内温度发送至灯光主 控芯片，所述灯光主控芯片获取当前室内温度并根据当前室内温度生成对应的第三调节指 令，所述灯光主控芯片将第三调节指令发送至灯光调节装置，所述灯光调节装置根据所述 第三调节指令控制LED电灯进行对应的灯光调节。 进一步地，所述湿度感应模块通过wifi路由器与用户终端进行数据传输，用于调 取所述用户终端进程中的当前室内湿度，所述湿度感应模块将当前室内湿度发送至灯光主 控芯片，所述灯光主控芯片获取当前室内湿度并根据当前室内湿度生成对应的第四调节指 令，所述灯光主控芯片将第四调节指令发送至灯光调节装置，所述灯光调节装置根据所述 第四调节指令控制LED电灯进行对应的灯光调节。 进一步地，所述气候确定模块通过wifi路由器与用户终端进行数据传输，用于调 取所述用户终端进程中的每日气候信息，所述气候确定模块将每日气候信息发送至灯光主 控芯片，所述灯光主控芯片获取每日气候信息并根据每日气候信息生成对应的第五调节指 令，所述灯光主控芯片将第五调节指令发送至灯光调节装置，所述灯光调节装置根据所述 第五调节指令控制LED电灯进行对应的灯光调节。 进一步地，基于PLC-BUS技术的室内灯光节律系统还包括若干个热感模块，所述若 干个热感模块均设有wifi无线单元，所述若干个热感模块一一对应的通过wifi无线单元与 wifi路由器连接，进而所述若干个热感模块通过wifi路由器转接所述用户预测模块。 进一步地，基于PLC-BUS技术的室内灯光节律系统还包括部署于家庭中的家居终 端，所述若干个热感模块一一对应的设置于家居终端中，所述热感模块用于采集用户的热 成像。 进一步地，所述用户预测模块获取热感模块采集的用户热成像，并判断所述热成 像中用户脸部的朝向位置并生成位置调光信号，所述用户预测模块将位置调光信号发送至 灯光主控芯片，所述灯光主控芯片获取位置调光信号并根据位置调光信号生成对应的第六 调节指令，所述灯光主控芯片将位置调光信号发送至灯光调节装置，所述灯光调节装置根 据所述位置调光信号控制LED电灯的灯光聚焦于用户脸部的朝向位置。 本申请提供了基于PLC-BUS技术的室内灯光节律系统，具有以下有益效果： 5 CN 111586913 A 说　明　书 3/6 页 本申请提出一种基于PLC-BUS技术的室内灯光节律系统，节律系统包括网络组件、 室内灯光组件以及因素感应组件，其中，网络组件包括PLC网关和wifi路由器，PLC网关与 wifi路由器进行数据通讯；室内灯光组件包括灯光主控芯片、灯光调节装置和LED电灯，灯 光主控芯片与灯光调节装置连接，灯光调节装置设于LED电灯位置以调节电灯；因素感应组 件包括相互连接的光照感应模块、时间确定模块、温度感应模块、湿度感应模块、气候确定 模块以及用户预测模块；PLC网关通过PLC线路与灯光主控芯片连接，光照感应模块、时间确 定模块、温度感应模块、湿度感应模块、气候确定模块以及用户预测模块分别与灯光主控芯 片连接，实现LED电灯随室内环境变换进行对应的节律照明变化，提升用户体验的技术效 果。 附图说明 图1为本申请基于PLC-BUS技术的室内灯光节律系统一个实施例的结构框图。 本申请为目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
