技术摘要：
本发明提供了厨房电器操作钮的制作方法、厨房电器操作钮和厨房电器，涉及厨房电器加工技术领域。该厨房电器操作钮的制作方法，通过将主要由氧化锆、粘结剂和增塑剂等特定原料和用量构成的混料进行混炼，造粒，将造粒得到的颗粒料进行注射成型，然后将注射成型得到的成  全部
背景技术：
作为厨房电器的旋钮、按钮等操作钮，要求其具有实用品优异的目视性，还要求其 具有作为装饰品的靓丽外观及外观质感。 现有的以塑料(注塑成型 喷涂/电镀)、锌合金(表面多为电镀处理)或铝合金(阳 极氧化处理)等材质制得的旋钮或按钮等厨房电器操作钮，在制作过程中，其表面都必须通 过上漆或镀层来达到美化的目的。其中，塑料喷涂产品不但质感差，而且喷涂/电镀工艺处 理过程对环境影响大；锌合金和铝合金虽然相对于塑料制品质感有一定的提升，但表面处 理(电镀处理或阳极氧化处理)过程对环境仍然有一定负面影响。由此可见，现有操作钮的 制作工艺容易对环境产生不利影响。 另外，塑料或合金上经表面处理后的涂层(镀层)受阳光中紫外线长期照射后易老 化变黄、脱落；以及涂层(镀层)与基材之间膨胀系数的不同在承受长期冷热温差冲击也会 使其发生脱落或龟裂，造成产品外观变差和不易清洁。 有鉴于此，特提出本发明以解决上述技术问题中的至少一个。
技术实现要素：

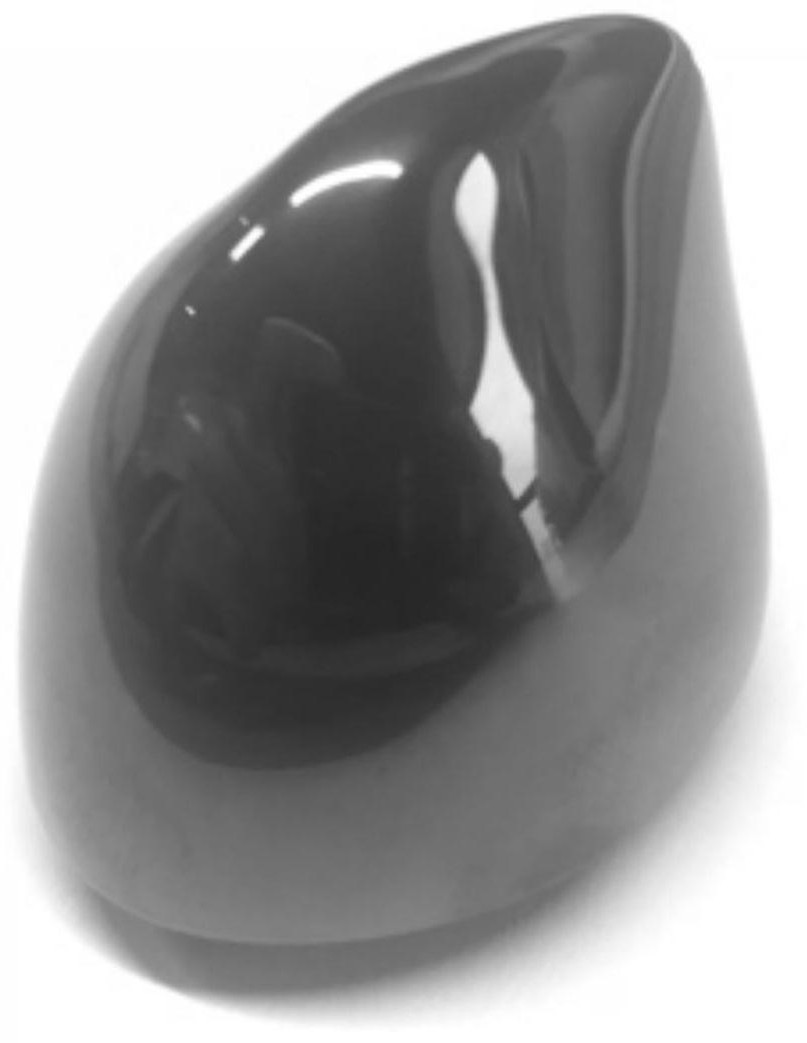

本发明的第一个目的在于提供一种厨房电器操作钮的制作方法，该制作方法操作 简单，工艺稳定，整个过程无污染物排放，清洁环保，对环境无不利影响，且以纳米氧化锆为 主要原料，通过上述制作方法制得的氧化锆陶瓷厨房电器操作钮其表面无需再进行上漆或 镀层处理，即可满足外观质感需求且无任何涂层脱落的风险，通过该制作方法得到的厨房 电器操作钮外观与内在性能俱佳。 本发明的第二个目的在于提供一种厨房电器操作钮，采用上述厨房电器操作钮的 制作方法制得。 本发明的第三个目的在于提供一种厨房电器，包含上述厨房电器操作钮。 为了实现本发明的上述目的，特采用以下技术方案： 本发明提供了一种厨房电器操作钮的制作方法，包括以下步骤： (a)提供混料； 混料包括以下质量分数的原料：纳米氧化锆80-90％，粘结剂8-18％，增塑剂0.7- 2％和颜料0-2％； (b)将混料混炼后造粒，将造粒得到的颗粒料进行注射成型，得到成型坯体； (c)将成型坯体进行脱脂，烧结，得到粗瓷坯体，将粗瓷坯体进行抛光，得到厨房电 器操作钮。 进一步的，在本发明技术方案的基础上，所述纳米氧化锆的粒径为50-800nm； 4 CN 111606706 A 说　明　书 2/14 页 和/或，所述粘结剂为热塑性聚合物； 和/或，所述增塑剂为酯类增塑剂。 进一步的，在本发明技术方案的基础上，所述热塑性聚合物包括石蜡、聚乙烯或乙 烯醋酸乙烯酯共聚物中的任意一种或至少两种的组合，优选地，所述聚乙烯包括低密度聚 乙烯和/或高密度聚乙烯； 和/或，所述酯类增塑剂包括丙烯酸十八酯、邻苯二甲酸二甲酯、邻苯二甲酸二乙 酯或邻苯二甲酸二辛酯中的任意一种或至少两种的组合，优选包括丙烯酸十八酯。 进一步的，在本发明技术方案的基础上，所述混料包括以下质量分数的原料： 纳米氧化锆80-90％，石蜡6-12％，低密度聚乙烯2-4％，高密度聚乙烯2-4％，丙烯 酸十八酯0.7-2％，乙烯醋酸乙烯酯共聚物0.7-2％和颜料0-2％。 进一步的，在本发明技术方案的基础上，步骤(b)中，所述混炼的温度为160-180 ℃； 和/或，步骤(b)中，所述混炼的时间为2-6h； 和/或，步骤(b)中，所述混炼时的转速为30-100r/min； 和/或，步骤(b)中，所述颗粒料的粒径不大于2cm。 进一步的，在本发明技术方案的基础上，步骤(b)中，所述注射成型的温度为165- 180℃； 和/或，步骤(b)中，所述注射成型的压力为30-140MPa； 和/或，步骤(b)中，所述注射成型的螺杆速度为20-90r/min。 进一步的，在本发明技术方案的基础上，步骤(c)中，所述脱脂包括溶剂萃取脱蜡 和热脱脂的步骤； 所述溶剂萃取脱蜡的脱蜡温度为40-60℃，脱蜡时间为10-20h，脱蜡率为5-8wt％； 所述热脱脂的脱脂温度为600-650℃，脱脂时间为1-2h，脱脂率为10-15wt％。 进一步的，在本发明技术方案的基础上，步骤(c)中，所述烧结的温度为1350-1450 ℃，所述烧结的时间为1-4h； 和/或，步骤(c)中，所述烧结的气氛为氩气； 和/或，步骤(c)中，将粗瓷坯体与磨料和抛光剂混合，进行抛光；其中，粗瓷坯体与 磨料的体积比为1:(10-15)。 本发明还提供了一种厨房电器操作钮，采用上述厨房电器操作钮的制作方法制 得。 本发明还提供了一种厨房电器，包含上述厨房电器操作钮。 与现有技术相比，本发明具有以下有益效果： (1)本发明提供了一种厨房电器操作钮的制作方法，将主要由纳米氧化锆、粘结剂 和增塑剂等特定原料和用量构成的混料进行混炼，造粒，将造粒得到的颗粒料进行注射成 型，然后将注射成型得到的成型坯体进行脱脂，烧结，抛光，得到厨房电器操作钮，该制作方 法操作简单，工艺稳定，整个过程无污染物排放，清洁环保，对环境无不利影响，有效改善了 采用现有工艺方法制作厨房电器操作钮过程中，容易对环境造成污染的技术问题； 另外，该制作方法以纳米氧化锆为主要原料，通过上述制作方法制得的氧化锆陶 瓷厨房电器操作钮其表面无需再进行上漆或镀层处理，即可满足外观质感需求且无任何涂 5 CN 111606706 A 说　明　书 3/14 页 层脱落的风险，外观与内在性能俱佳，大大延长了厨房电器操作钮的使用寿命。 (2)本发明提供了一种厨房电器操作钮，采用上述制作方法制得，所得到的厨房电 器操作钮质感温润，硬度高，耐磨损，表面不易产生划痕，易清洁；且耐盐雾耐酸碱腐蚀性 好，不易在外在环境中发生氧化或酸碱腐蚀现象，持久保持初始状态；同时其无需表面处 理，即可满足外观质感需求且无任何涂层脱落的风险，延长了厨房电器操作钮的使用寿命。 (3)本发明提供了一种厨房电器，包括上述厨房电器操作钮。鉴于上述厨房电器操 作钮所具有的优势，使得采用该厨房电器操作钮的厨房电器也具有同样的优势。 附图说明 图1为本发明实施例1提供的厨房电器操作钮的结构示意图； 图2为本发明实施例1提供的厨房电器操作钮的实物图； 图3为本发明实施例2提供的成型坯体的实物图； 图4为本发明实施例2提供的厨房电器操作钮的实物图。
