技术摘要：
本发明属于发泡陶瓷板生产用机械领域，尤其涉及一种发泡陶瓷板生产用高效铺底纸机。本发明要解决的技术问题是提供一种省时省力、铺底纸效率高、底纸能够完全平铺的发泡陶瓷板生产用高效铺底纸机。一种发泡陶瓷板生产用高效铺底纸机，包括有吸纸端机架、吸纸端升降机构  全部
背景技术：
发泡陶瓷板在生产过程中，需要对窑车上的棚板顶部，即发泡围模板内铺底纸，以 便于下一个流程的进行，但是目前的铺底纸技术还是采用人工的方式进行，较费时费力，且 铺底纸效率低下，并底纸不能够平整平铺于棚板底部，因此亟需研发一种省时省力、铺底纸 效率高、底纸能够完全平铺的发泡陶瓷板生产用高效铺底纸机。
技术实现要素：

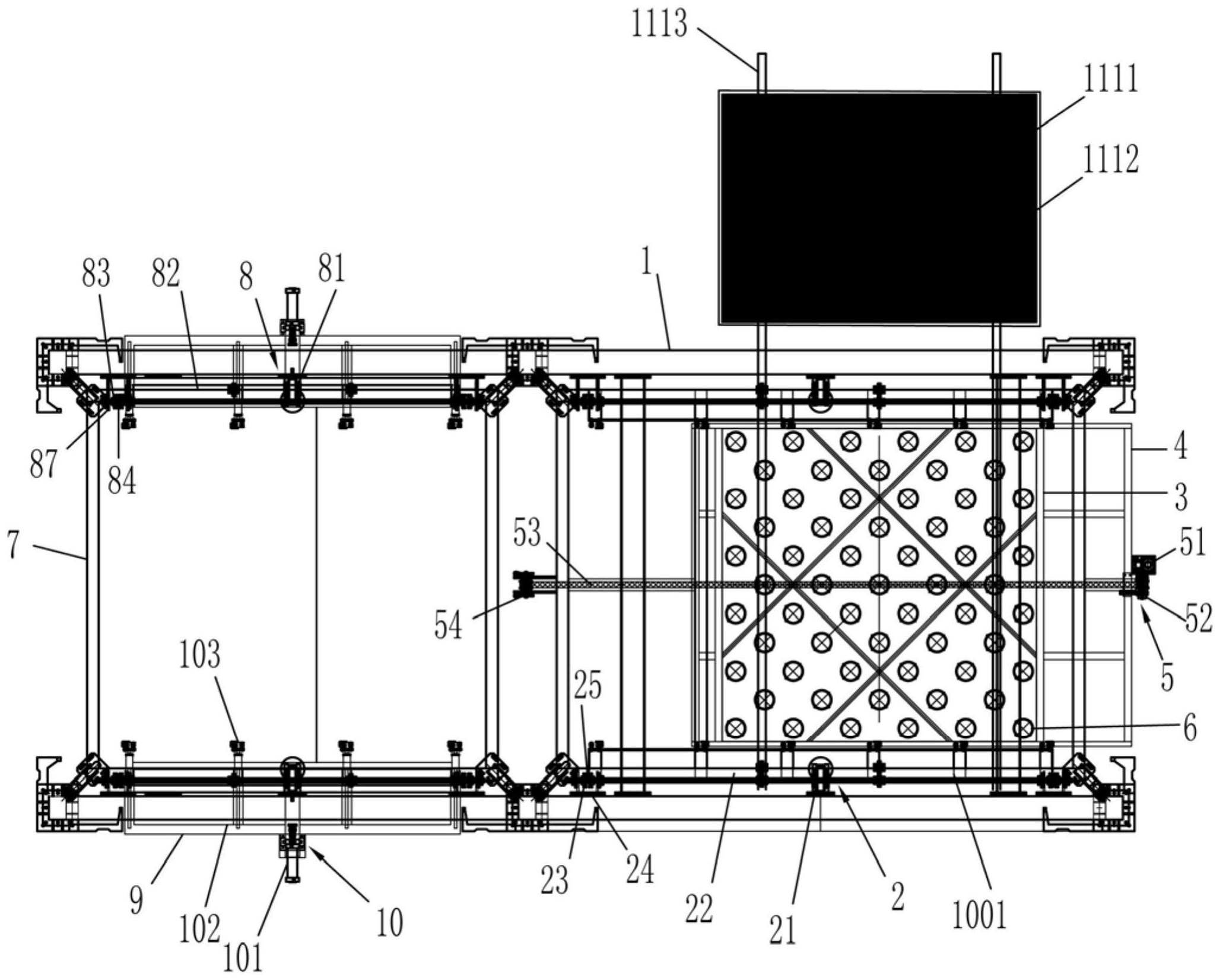

本发明为了克服现有的铺底纸技术还是采用人工的方式进行，存在着较费时费 力，且铺底纸效率低下，并底纸不能够平整平铺于棚板底部的缺点，本发明要解决的技术问 题是提供一种省时省力、铺底纸效率高、底纸能够完全平铺的发泡陶瓷板生产用高效铺底 纸机。 本发明由以下具体技术手段所达成： 一种发泡陶瓷板生产用高效铺底纸机，包括有吸纸端机架、吸纸端升降机构、吸纸 盘、吸纸端托架、送纸机构、窑车端机架、窑车端升降机构、窑车端托架和伸缩轮机构；吸纸 端机架、窑车端机架均为四立柱结构，吸纸端机架顶部安装有吸纸端升降机构，吸纸端升降 机构设有两个，吸纸端升降机构关于吸纸端机架宽度方向的中轴线对称设置，吸纸端托架 四端角与两吸纸端升降机构输出端传动连接，吸纸端托架前后两内侧设有第二托轮组，吸 纸盘与第二托轮组滑动连接，吸纸端托架安装有送纸机构，吸纸盘右端与送纸机构输出端 传动连接，吸纸盘位于送纸机构下方，窑车端机架顶部安装有窑车端升降机构，窑车端升降 机构设有两个，窑车端升降机构关于窑车端机架宽度方向的中轴线对称设置，窑车端托架 与窑车端升降机构输出端传动连接，伸缩轮机构安装于窑车端托架顶部，伸缩轮机构与吸 纸盘侧部相配合，吸纸盘等间距安装有多个吸纸机构。 进一步的，所述吸纸端升降机构第一安装电机、第一转轴、第一轴承、第一链条轮 组、第一升降链条、第一滑动滚轮组和第一滑轨；吸纸端机构四立柱侧部固接有第一滑轨， 吸纸端托架通过第一滑动滚轮组与第一滑轨滑动连接，第一轴承设有两个，两第一轴承、第 一安装电机均安装于吸纸端机架顶部，第一安装电机位于第一轴承之间，第一轴承之间枢 接有第一链条轮组，第一安装电机输出端通过第一第一转轴与第一链条轮组传动连接；第 一升降链条一端与第一链条轮组绕接配合，第一升降链条另一端固接于第一滑动滚轮组顶 部。 进一步的，所述送纸机构包括有第二安装电机、主动轮、传送带和从动轮；第二安 装电机、主动轮均固接于吸纸端托架右侧，从动轮固接于吸纸端托架左侧，主动轮与从动轮 之间通过传送带传动连接，第二安装电机输出端与主动轮传动连接，吸纸盘右端固接于传 4 CN 111547463 A 说　明　书 2/4 页 送带底端。 进一步的，所述窑车端升降机构包括有第三安装电机、第二转轴、第二链条轮组、 第二升降链条、第二滑轨、第二滑动滚轮组和第二轴承；窑车端机架四立柱固接有第二滑 轨，窑车端托架通过第二滑动滚轮组与第二滑轨滑动连接，第二轴承设有两个，第三安装电 机、两第二轴承均固接于窑车端机架顶部，第三安装电机位于两第二轴承之间，第二轴承之 间枢接有第二链条轮组，第三安装电机通过第二转轴与第二链条轮组传动连接；第二升降 链条一端与第二链条轮组绕接配合，第二升降链条另一端固接于第二滑动滚轮组顶部。 进一步的，所述伸缩轮机构包括有伸缩气缸、移动块和第一托轮组；移动块通过滑 轨、滑块的方式与窑车端托架顶部连接，多个第一托轮组等间距固接于移动块侧部，第一托 轮组位于窑车端机架内侧，伸缩气缸固接于窑车端托架顶部，伸缩气缸输出端与移动块传 动连接。 进一步的，所述吸纸机构为风扇。 进一步的，所述吸纸端升降机构、所述送纸机构、所述吸纸机构、所述窑车端升降 机构、所述伸缩轮机构均与PLC控制器电连接。 本发明的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技 术人员简单编程即可实现，电源的提供也属于本领域的公知常识，并且本发明主要用来保 护机械装置，所以本发明不再详细解释控制方式和电路连接。 与现有技术相比，本发明具有如下有益效果： 本发明达到省时省力、铺底纸效率高、底纸能够完全平铺、自动化的效果。 1)本发明在PLC控制器控制下作业，达到了自动化的效果。 2)本发明首先通过拖车摆渡车载着底纸沿轨道组送入吸纸端机架正中心下方，同 时，窑车轮、棚板、发泡围模板组成的窑车也沿轨道组达到窑车端机架正中心下方，接着，吸 纸端升降机构将吸纸端托架进行升降作业，使得吸纸端托架带动吸纸盘上的吸纸机构位于 底纸正上方一公分到五公分距离，此时吸纸机构启动，吸纸机构能够吸起一张底纸，上述作 业结束后，吸纸端升降机构再次进行升降作业，同时，吸纸端托架与窑车端托架平齐，再这 过程中，窑车端升降机构升降窑车端托架，使得窑车端托架能够在各层棚板进行待命，然 后，送纸机构启动，送纸机构能够将吸纸盘送入窑车端托架上的伸缩轮机构(伸缩轮机构能 够伸缩输出端，使得吸纸盘侧部能够进入伸缩轮机构输出端并进行平稳行进)，即底纸送入 窑车端机架内，此时，吸纸机构再次启动，使得底纸直接进入发泡围模板进行铺底纸工作， 上述工作结束后，在次重复上述所有作业流程，即完成重复铺底纸工作，如此，达到了省时 省力、铺底纸效率高、底纸能够完全平铺的效果 附图说明 图1为本发明的俯视结构示意图。 图2为本发明的主视结构示意图。 图3为本发明吸纸端机架、窑车端机架的立体结构示意图。 附图中的标记为：1-吸纸端机架，2-吸纸端升降机构，21-第一安装电机，22-第一 转轴，23-第一轴承，24-第一链条轮组，25-第一升降链条，26-第一滑动滚轮组，27-第一滑 轨，3-吸纸盘，4-吸纸端托架，5-送纸机构，51-第二安装电机，52-主动轮，53-传送带，54-从 5 CN 111547463 A 说　明　书 3/4 页 动轮，6-吸纸机构，7-窑车端机架，8-窑车端升降机构，81-第三安装电机，82-第二转轴，83- 第二链条轮组，84-第二升降链条，85-第二滑轨，86-第二滑动滚轮组，87-第二轴承，9-窑车 端托架，10-伸缩轮机构，101-伸缩气缸，102-移动块，103-第一托轮组，1001-第二托轮组， 1111-托纸摆渡车，1112-底纸，1113-轨道组，1114-窑车轮，1115-棚板，1116-发泡围模板。
