技术摘要：
本发明提供一种以糙米为原料的现碾鲜米机。所述以糙米为原料的现碾鲜米机包括：鲜米机本体，所述鲜米机本体上设置有箱门；控制装置，所述控制装置设置于所述箱门上。本发明提供的以糙米为原料的现碾鲜米机具有通过红外探测装置对下料仓内部是否有用于储存现碾鲜米成品  全部
背景技术：
在商户超市、居民社区、菜市场或者一些摊贩处经常会销售大米或者对大米进行 加工，但是不同的人有不同的要求，有的人需要直接购买营养糙米，有人需要对糙米加工后 的营养胚芽米，采用现碾鲜米机进行加工售卖现碾鲜米(胚芽鲜米或留胚鲜米)的方式，提 高营养质量和购买的便利性。 然而目前的现碾鲜米机在使用时选购完成后现碾鲜米直接出料，不论出料口是否 有用于储存的设备，当没有任何储存设备时直接出料会造成现碾鲜米的大量洒落，浪费粮 食的同时影响使用者的购买体验，对使用者造成经济损失，以糙米为原料的现碾鲜米机的 出料处没有对储存设备进行检测的功能。 因此，有必要提供一种以糙米为原料的现碾鲜米机解决上述技术问题。
技术实现要素：

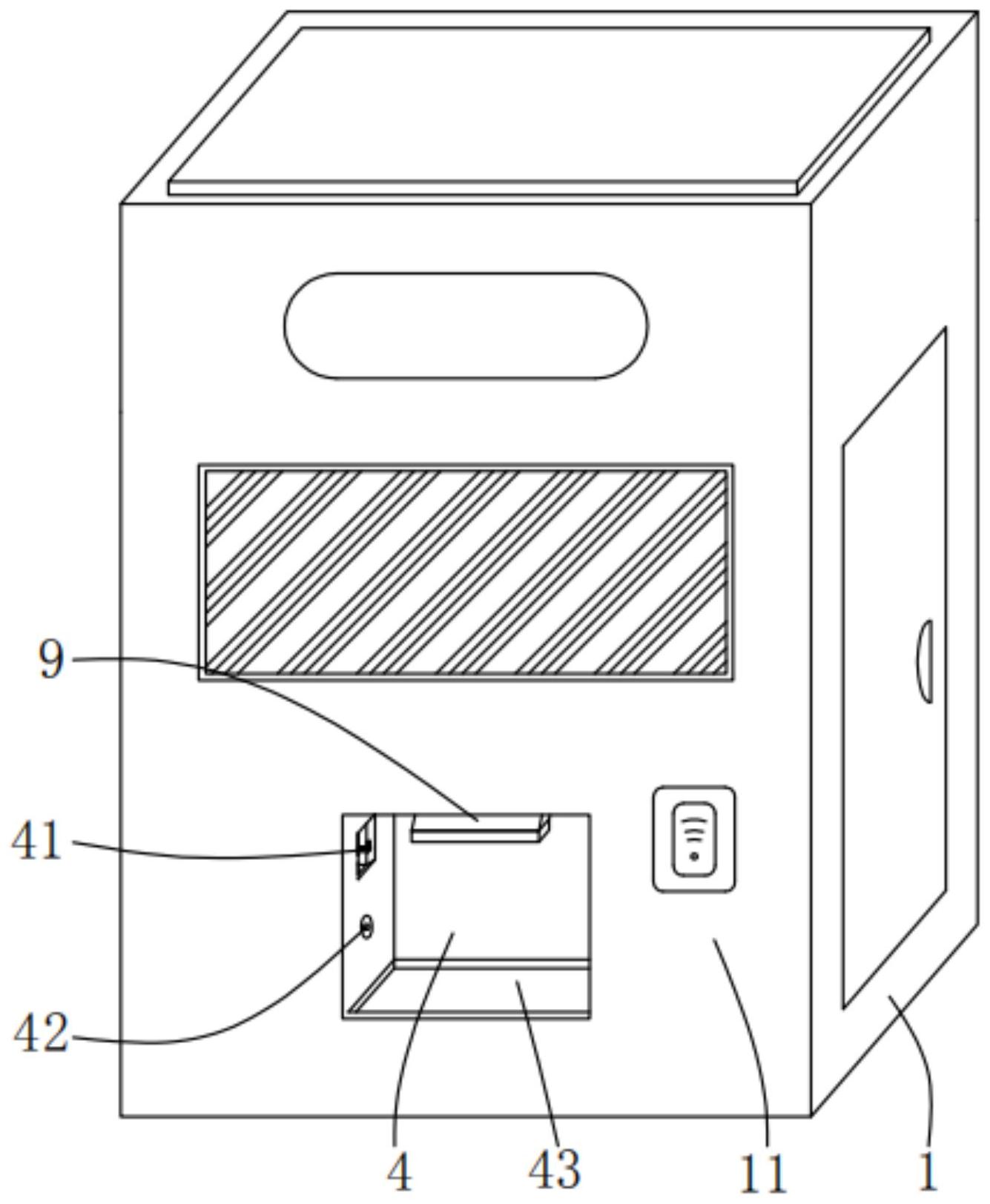

本发明提供一种以糙米为原料的现碾鲜米机，解决了鲜米机的出料处没有对储存 设备进行检测的问题。 为解决上述技术问题，本发明提供的以糙米为原料的现碾鲜米机包括：以糙米作 为原料的鲜米机本体，所述鲜米机本体上设置有箱门；控制装置，所述控制装置设置于所述 箱门上；下料架，所述下料架固定于所述箱门的内侧；下料仓，所述下料仓固定于所述箱门 上，所述下料仓的内壁的一侧固定连接有挂钩，并且下料仓的内侧设置有红外探测装置，所 述下料仓的内壁的底部开设有限位槽，所述下料仓的顶部开设有滑动孔和支撑孔；搅动装 置，所述搅动装置固定于所述下料架上；临时储料仓，所述临时储料仓设置于所述搅动装置 的下方；连接架，所述连接架固定于所述临时储料仓与所述下料仓之间，所述连接架上开设 有传料孔，所述传料孔的内壁的一侧固定连接有转动轴，所述转动轴的表面转动连接有转 动挡板，所述连接架上开设有收纳槽，所述转动挡板与所述收纳槽之间传动连接有转动伸 缩杆；移动伸缩杆，所述移动伸缩杆固定于所述下料仓上，所述移动伸缩杆的输出端固定连 接有联动轴，所述联动轴的输出端固定连接有导料板，所述导料板上分别开设有第一导料 孔和第二导料孔；下料管，所述下料管固定于所述下料仓的内壁的顶部；回收管，所述回收 管固定于所述下料仓的内壁的顶部，所述下料架的内壁的底部固定连接有回收箱，所述回 收管的输出端贯穿所述下料仓且延伸至下料仓的外部，并且回收管的输出端位于所述回收 箱的正上方。 转动挡板向下转动时传料孔的内部与第一导料孔的内部相互连通，进入临时储料 仓内部的现碾鲜米则通过传料孔进入第一导料孔的内部，经过第一导料孔的内部后通过下 料管落入储存袋的内部或储存桶的内部，有效的避免下料仓没有任何的储存设备时直接落 下而造成现碾鲜米的洒落，提高现碾鲜米下料时的稳定性。 4 CN 111569980 A 说　明　书 2/6 页 优选的，所述红外探测装置的输出端与所述控制装置的输入端电性连接，所述红 外探测装置位于所述挂钩的下方。 优选的，所述滑动孔的内部与所述支撑孔的内部相互连通，所述滑动孔的内部与 所述下料仓的内部相互连通。 优选的，所述收纳槽的内部与所述传料孔的内部相互连通，所述转动伸缩杆的底 部通过第一转动块与所述收纳槽的内壁转动连接，所述转动伸缩杆的输出端通过第二转动 块与所述转动挡板的底部转动连接。 优选的，所述搅动装置的输入端与所述控制装置的输出端电性连接，所述搅动装 置的输出端延伸至所述临时储料仓的内部。 优选的，所述联动轴的输出端通过所述支撑孔且延伸至所述滑动孔的内部，所述 移动伸缩杆的输入端与所述控制装置的输出端电性连接。 优选的，所述转动伸缩杆的输入端与所述控制装置的输出端电性连接，所述转动 挡板的尺寸与所述临时储料仓的底部相适配。 优选的，所述导料板的表面与所述滑动孔的内表面滑动连接，所述第一导料孔和 所述第二导料孔的尺寸与所述传料孔的输出端相适配。 优选的，所述下料管位于所述导料板的正下方，并且下料管的输入端与所述第一 导料孔的内部相互连通。 优选的，所述回收管位于所述导料板的正下方，并且回收管的输入端与所述第二 导料孔的内部相互连通。 与相关技术相比较，本发明提供的以糙米为原料的现碾鲜米机具有如下有益效 果： 本发明提供一种以糙米为原料的现碾鲜米机，通过在下料仓的内部设置有红外探 测装置，对下料仓内部是否有用于储存现碾鲜米成品的储存袋或者储存箱，购买后购买的 现碾鲜米会暂时存储在临时储料仓的内部进行储存，只有在红外探测装置探测到对应的存 储袋或存储桶，转动伸缩杆才能正常的启动，转动伸缩杆启动后带动转动挡板向下转动，转 动挡板向下转动时传料孔的内部与第一导料孔的内部相互连通，进入临时储料仓内部的现 碾鲜米则通过传料孔进入第一导料孔的内部，经过第一导料孔的内部后通过下料管落入储 存袋的内部或储存桶的内部，有效的避免下料仓没有任何的储存设备时直接落下而造成现 碾鲜米的洒落，提高现碾鲜米下料时的稳定性。 附图说明 图1为本发明提供的以糙米为原料的现碾鲜米机的第一实施例的结构示意图； 图2为图1所示的下料仓部分的结构示意图； 图3为图2所示的A部放大示意图； 图4为图2所示的导料板调节后的结构示意图； 图5为图2所示的导料板部分的结构示意图。 图中标号：1、鲜米机本体，11、箱门，2、控制装置，3、下料架，4、下料仓，41、挂钩， 42、红外探测装置，43、限位槽，44、滑动孔，45、支撑孔，5、搅动装置，6、临时储料仓，7、连接 架，71、传料孔，72、转动轴，73、转动挡板，74、收纳槽，75、转动伸缩杆，8、移动伸缩杆，81、联 5 CN 111569980 A 说　明　书 3/6 页 动轴，82、导料板，821、第一导料孔，822、第二导料孔，9、下料管，10、回收管，101、回收箱。
