技术摘要：
本发明涉及木材切割技术领域，且公开了一种自动木材切割机，包括承载装置和木材处理装置，木材处理装置内设有动力装置和切割装置，所述动力装置包括电机，所述电机转动轴右侧面固定连接有传动轴一，所述切割装置包括传动轴二，所述传动轴二左侧面固定连接传动轴一，所  全部
背景技术：
在原材料的加工过程中，如果纯手工进行，效率低下。现如今，已经有各种类型的 加工器械，木头切割机就是其中之一。 但现木材切割机使用耗费人力效率差。
技术实现要素：

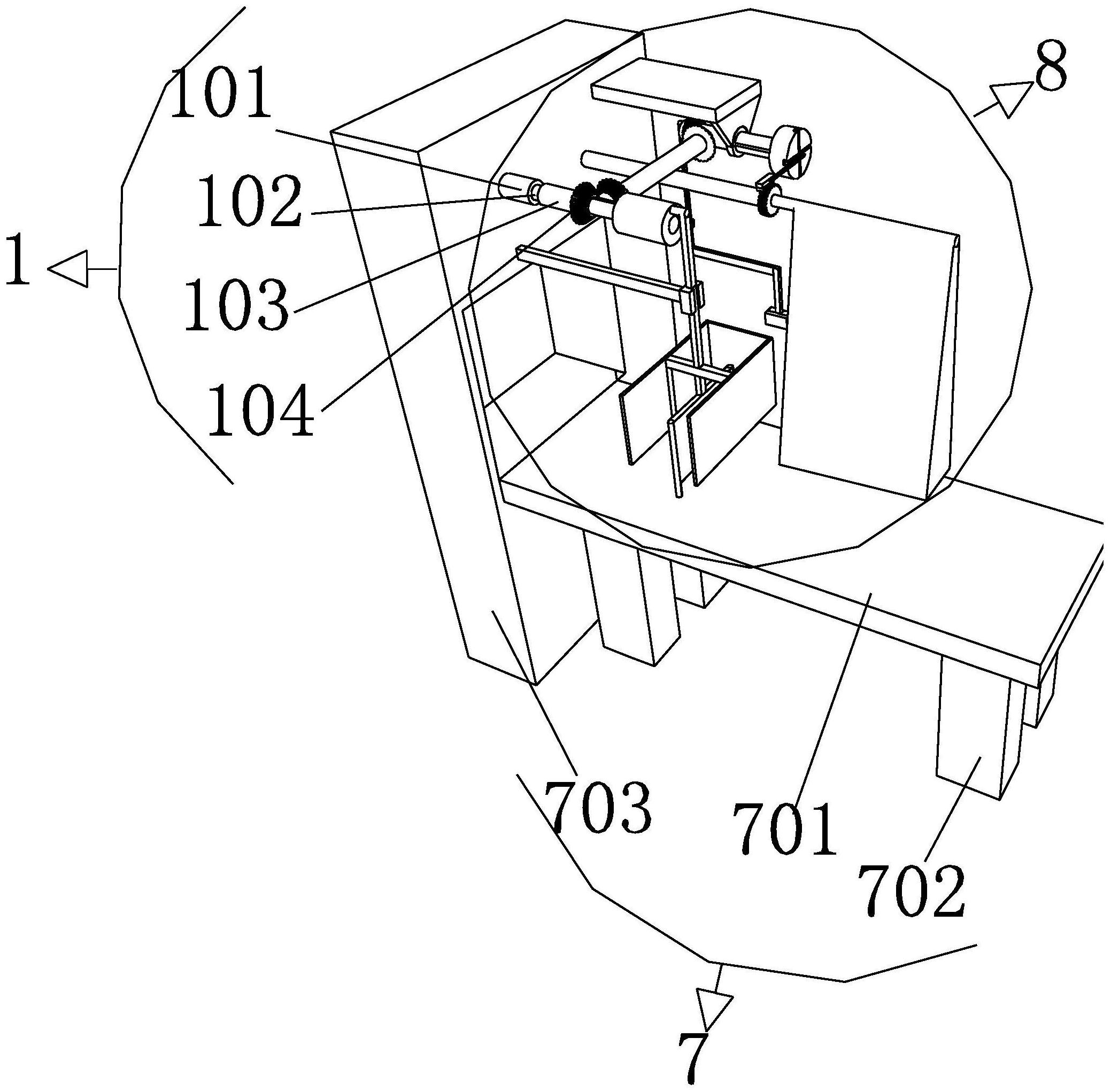

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种自动木材切割机，具备自动切割等优点， 解决了耗费人力效率差的问题。 (二)技术方案 为实现上述自动切割目的，本发明提供如下技术方案：一种自动木材切割机，包括 承载装置、木材处理装置，所述承载装置包括承载板，所述承载板下侧面固定连接有四个支 撑腿，所述承载板左侧面固定连接有固定承载板，所述木材处理装置内设有动力装置，所述 动力装置包括电机，所述电机左侧面固定连接承载板，所述电机右侧面固定连接有电机转 动轴，所述电机转动轴右侧面固定连接有传动轴一，所述传动轴一右侧面固定连接有锥形 齿轮一，所述木材处理装置内设有切割装置，所述切割装置包括传动轴二，所述传动轴二左 侧面固定连接传动轴一，所述传动轴二右侧面固定连接有转动轴，所述转动轴右侧面上端 固定连接有圆形固定块一，所述圆形固定块一右侧面固定连接有传动杆一，所述传动杆一 滑动连接有固定滑槽一，所述固定滑槽一左侧面固定连接有固定杆一，所述传动杆一下端 表面固定连接有切割刀； 所述木材处理装置内设有阻挡装置； 所述木材处理装置内设有传动固定装置； 所述木材处理装置内设有吹气装置； 所述木材处理装置内设有推动装置。 优选的，所述阻挡装置包括固定杆二和固定杆二，所述固定杆二左侧面固定连接 传动杆一的下端，所述固定杆二右侧面固定连接传动杆一的下端，所述固定杆二右侧面固 定连接有阻挡板一，所述固定杆二左侧面固定连接有阻挡板二，所述阻挡板一和固定杆二 背侧面固定连接有阻挡板三，所述切割刀前侧面和背侧面滑动连接有两个滑动杆。 优选的，所述传动固定装置包括锥形齿轮二，所述锥形齿轮二背侧面固定连接有 传动轴三，所述传动轴三背侧面固定连接有锥形齿轮三，所述锥形齿轮三啮合有锥形齿轮 四，所述锥形齿轮四左侧面固定连接有传动轴四。 优选的，所述锥形齿轮四右侧面固定连接有传动轴五，所述传动轴五圆周表面贯 穿连接有固定块一，所述固定块一上端表现固定连接有固定板。 4 CN 111571730 A 说　明　书 2/5 页 优选的，所述吹气装置包括传动杆二，所述传动杆二右侧表面上端固定连接有连 接块，所述连接块右侧面固定连接传动轴四的上端表面，所述传动杆二表面贯穿连接有固 定滑槽二，所述固定滑槽二左侧面固定连接有固定杆四，所述传动杆二右侧面下端固定连 接有传动杆三，所述传动杆三右侧面固定连接有传动杆四，所述传动杆四下端表面固定连 接有吹风机。 优选的，所述推动装置包括传动杆五，所述传动杆五右侧面内部贯穿连接有齿轮， 所述传动轴五右侧面固定连接有转动块，所述转动块内设有十字形滑槽，所述转动块内部 滑动连接有滑块一和滑块二，所述滑块一右侧面固定连接有固定块二，所述滑块二右侧面 固定连接有固定块三，所述固定块二和固定块三右侧面固定连接有传动杆六。 优选的，所述传动杆六前侧面顶端内部贯穿连接有固定块四，所述固定块四左侧 面固定连接有齿槽杆，所述齿槽杆下端齿轮面啮合齿轮，所述齿轮右侧面固定连接有传动 杆五，所述传动杆五下端表面固定连接有推动板。 (三)有益效果 与现有技术相比，本发明提供了一种自动木材切割机，具备以下有益效果： 1、该自动木材切割机，通过电机转动时带动传动杆一上下运动，传动杆一上下运 动带动切割刀上下运动，达到切割木材的效果，提高了使用效率，减少了人工劳动力。 2、该自动木材切割机，通过传动杆一上下运动时带动固定杆二和固定杆三上下运 动，固定杆二和固定杆三上下运动带动阻挡板一、阻挡板二和阻挡板三上下运动，达到切割 时阻挡木屑的效果，防止木屑飞溅伤害到工作人员和打扫难以清理。 3、该自动木材切割机，通过滑动杆滑动连接切割刀且位于其前后两侧，滑动杆起 固定木材作用，防止木材切割时滚落，影响使用效率。 4、该自动木材切割机，通过传动杆二上下运动时带动传动杆三和传动杆四上下运 动，传动杆四和吹风机固定连接，当传动杆四上下运动时吹风机呈上下运动状，从而吹掉切 割后残留的木屑，以免木屑堆积影响工作效率。 5、该自动木材切割机，通过传动杆六呈前后运动状带动齿轮来回转动，齿轮来回 转动时带动传动杆五来回转动，从而带动推动板来回转动，以此达到推动切割过后的木材 落入装木材的箱内。 6、该自动木材切割机，将推动板设计为三角形，便于更加快捷稳定的推动切割后 的木材，增了工作效率。 附图说明 图1为本发明结构整体示意图； 图2为本发明木材处理装置结构示意图； 图3为本发明切割装置和阻挡装置结构示意图； 图4为本发明传动固定装置结构示意图； 图5为本发明吹气装置结构示意图； 图6为本发明推动装置结构示意图； 图7为本发明A处局部放大示意图。 图中：1动力装置、2切割装置、3阻挡装置、4传动固定装置、5吹气装置、6推动装置、 5 CN 111571730 A 说　明　书 3/5 页 7承载装置，8木材处理装置、101电机、102电机转动轴、103传动轴一、104锥形齿轮一、201传 动轴二、202转动轴一、203圆形固定块一、204传动杆一、205固定滑槽一、206固定杆一、207 切割刀、301固定杆二、302固定杆三、303阻挡板一、304阻挡板二、305阻挡板三、306滑动杆、 401锥形齿轮二、402传动轴三、403锥形齿轮三、404锥形齿轮四、405传动轴四、406固定块 一、407传动轴五、408固定板、501传动杆二、502固定滑槽二、503固定杆四、504传动杆三、 505传动杆四、506吹风机、507连接块、601固定轴、602转动块、603滑块一、604固定块二、605 传动杆六、606滑块二、607固定块三、608固定块四、609齿槽杆、610齿轮、611传动杆五、612 推动板、701承载板、702支撑腿、703承载固定板。
