技术摘要：
本发明提供了一种用于地质勘探工程的取芯装置，属于地质勘探设备技术领域，包括与外界驱动设备连接的钻杆，所述钻杆内部设置有空腔，钻杆上开设有与所述空腔连通的第一长槽，所述空腔内部活动设置有转筒，所述转筒上开设有与所述第一长槽相适配的第二长槽，转筒内部设  全部
背景技术：
地质勘探即是通过各种手段、方法对地质进行勘查、探测，确定合适的持力层，根 据持力层的地基承载力，确定基础类型，计算基础参数的调查研究活动。 地质勘探过程中需要对不同深度的土层进行分析研究，而土层的分析研究是基于 土层样品上进行的，因此，需要对不同深度的土层进行取样，现有技术中对于土层的取样大 多是依靠取芯钻头钻入地面深处，将所需要的土层样品带出地面，但是现有的取样钻头取 样完毕后在将土层样品带离地面时，容易混合油其它不同层面的土层，从而为后续的研究 分析带来不便。
技术实现要素：

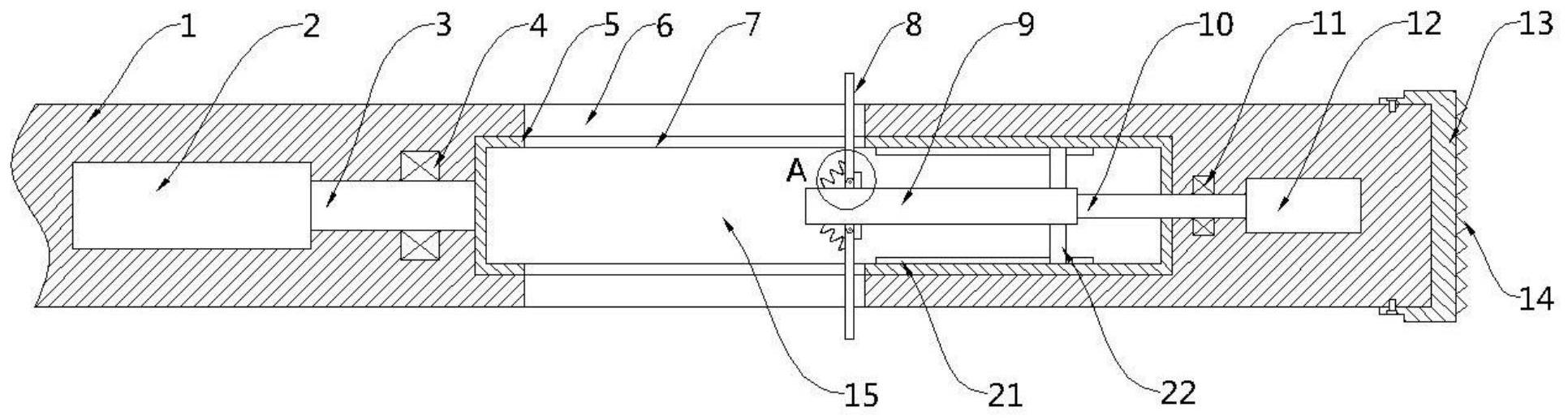

针对上述现有技术的不足，本发明实施例要解决的技术问题是提供一种用于地质 勘探工程的取芯装置。 为解决上述技术问题，本发明提供了如下技术方案： 一种用于地质勘探工程的取芯装置，包括与外界驱动设备连接的钻杆，所述钻杆内部 设置有空腔，钻杆上开设有与所述空腔连通的第一长槽，所述空腔内部活动设置有转筒，所 述转筒上开设有与所述第一长槽相适配的第二长槽，转筒内部设置有储存腔，所述储存腔 内部设置有取芯组件，所述钻杆内部设置有用于带动所述转筒转动的第一驱动组件以及用 于带动所述取芯组件左右移动的第二驱动组件，所述取芯组件包括沿所述转筒水平中轴线 设置的驱动轴以及转动设置在所述驱动轴外壁的取芯板，所述驱动轴外壁固定设置有用于 对所述取芯板进行限位的挡板以及用于支撑所述取芯板的弹性支撑件，驱动轴与所述转筒 内壁之间通过限位组件相连。 作为本发明进一步的改进方案：所述第一驱动组件包括安装在所述钻杆内部的第 一电机以及连接在所述第一电机输出端的第一转轴，所述第一转轴远离所述第一电机的一 端与所述转筒固定连接，所述钻杆内部还设置有与所述第一转轴转动配合的第一轴承。 作为本发明进一步的改进方案：所述第二驱动组件包括安装在所述钻杆内部的第 二电机以及连接在所述第二电机输出端的第二转轴，所述第二转轴远离所述第二电机的一 端延伸至所述驱动轴内部并与所述驱动轴螺纹配合，所述钻杆内部还设置有与所述第二转 轴转动配合的第二轴承。 作为本发明进一步的改进方案：所述限位组件包括固定安装在所述驱动轴外壁的 支撑板以及安装在所述转筒内壁的滑轨，所述支撑板远离所述驱动轴的一端与所述滑轨滑 动配合。 作为本发明再进一步的改进方案：所述驱动轴外壁固定设置有旋转基座，所述取 芯板底部通过销轴与所述旋转基座转动配合。 3 CN 111577183 A 说　明　书 2/4 页 作为本发明再进一步的改进方案：所述弹性支撑件为弹簧或者弹片。 作为本发明再进一步的改进方案：所述取芯板侧面开设有导料槽。 作为本发明再进一步的改进方案：所述钻杆远离所述外界驱动设备的一端通过螺 丝连接有端板，所述端板远离所述钻杆的一侧设置有碎土组件。 作为本发明再进一步的改进方案：所述碎土组件为均匀布置在所述端板侧面的锥 形凸起。 作为本发明再进一步的改进方案：所述挡板倾斜设置。 与现有技术相比，本发明的有益效果是： 本发明实施例具有取样效果好以及效率高的优点，通过取芯板的设置，可将土层样品 刮入储存腔内进行临时储存，并且利用转筒的转动，使得第一长槽与第二长槽进行错位，以 保证储存腔的密封性，避免土层样品在随钻杆带出地面时出现泄漏现象，同时也避免了土 层样品与其它层面的土层混合，保证了土层样品的完整性。 附图说明 图1为一种用于地质勘探工程的取芯装置的结构示意图； 图2为一种用于地质勘探工程的取芯装置中转筒的剖面示意图； 图3为一种用于地质勘探工程的取芯装置中取芯板的结构示意图； 图4为实施例1图1中A区域放大示意图； 图5为实施例2图1中A区域放大示意图； 图中：1-钻杆、2-第一电机、3-第一驱动杆、4-第一轴承、5-转筒、6-第一长槽、7-第二长 槽、8-取芯板、9-驱动轴、10-第二驱动杆、11-第二轴承、12-第二电机、13-端板、14-碎土组 件、15-储存腔、16-弹性支撑件、17-销轴、18-挡板、19-旋转基座、20-导料槽、21-滑轨、22- 支撑板。
