技术摘要：
本申请适用于密码辅助输入技术领域，提供了一种密码输入方法及终端设备，所述终端设备上设有与虚拟键盘匹配的辅助装置，辅助装置包括：设有触摸标记的第一支架和设有触摸标记的第二支架，所述密码输入方法包括：在监测到视力障碍者通过触摸所述第一支架上的触摸标记找  全部
背景技术：
随着触屏技术以及设备小型化的发展，很多设备上取消了物理键盘，而采用触控 屏显示虚拟键盘，达到输入字符的目的。在采用物理键盘输入密码时，视力障碍者可以通过 物理键盘的物理按键上设置盲文，或者物理按键“5”上设置标记作为指引输入密码。 然而，在采用触控屏显示虚拟键盘输入密码时，在光滑的触控屏上，视力障碍者无 法采用物理键盘上的方式输入密码。因此，亟需一种能够辅助视力障碍者在触控屏上输入 密码的方法。
技术实现要素：

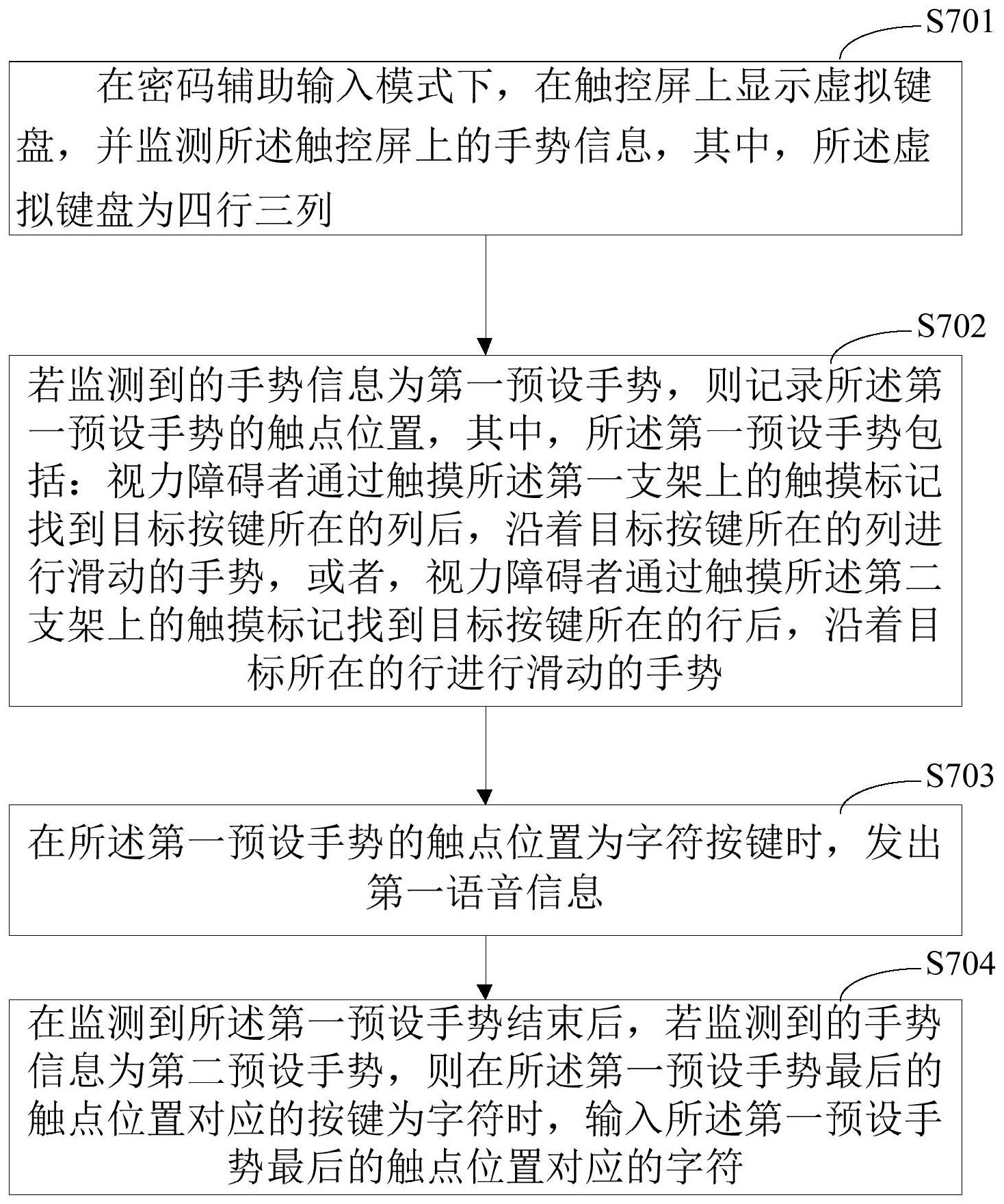

有鉴于此，本申请实施例提供了一种密码输入方法及终端设备，可以辅助视力障 碍者通过触控屏输入密码。 本申请实施例的第一方面提供一种密码输入方法，应用于终端设备，所述终端设 备设有用于显示虚拟键盘的触控屏和与所述虚拟键盘匹配设置的辅助装置；所述辅助装置 包括：第一支架，设有用于指示所述虚拟键盘每列按键位置的触摸标记；第二支架，与所述 第一支架连接，设有用于指示所述虚拟键盘每行按键位置的触摸标记； 所述密码输入方法包括： 在密码辅助输入模式下，在所述触控屏上显示虚拟键盘，并监测所述触控屏上的 手势信息，其中，所述虚拟键盘为四行三列； 若监测到的手势信息为第一预设手势，则记录所述第一预设手势的触点位置，其 中，所述第一预设手势包括：视力障碍者通过触摸所述第一支架上的触摸标记找到目标按 键所在的列后，沿着目标按键所在的列进行滑动的手势，或者，视力障碍者通过触摸所述第 二支架上的触摸标记找到目标按键所在的行后，沿着目标所在的行进行滑动的手势； 在所述第一预设手势的触点位置为字符按键时，发出第一语音信息； 在监测到所述第一预设手势结束后，若监测到的手势信息为第二预设手势，则在 所述第一预设手势最后的触点位置对应的按键为字符时，输入所述第一预设手势最后的触 点位置对应的字符。 在第一方面的一种可能的实施例中，若监测到的手势信息为第一预设手势，还包 括： 在所述第一预设手势的触点位置为操作按键时，发出第二语音信息； 相应的，若监测到的手势信息为第二预设手势，还包括： 在所述第一预设手势最后的触点位置对应的按键为操作按键时，进行与所述操作 按键对应的操作。 在第一方面的一种可能的实施例中，所述第一预设手势还包括：单击手势； 4 CN 111580737 A 说　明　书 2/12 页 所述第一预设手势为滑动手势时，所述第一预设手势的触点位置为所述滑动手势 中触点的实时位置； 所述第一预设手势为单击手势时，所述第一预设手势的触点位置为所述单击手势 中触点的位置； 所述第二预设手势为双击手势。 在第一方面的一种可能的实施例中，每个字符按键对应的第一语音信息相同； 每个操作按键对应的第二语音信息为所述操作按键对应的操作。 在第一方面的一种可能的实施例中，所述在所述第一预设手势最后的触点位置对 应的按键为操作按键时，进行与所述操作按键对应的操作，包括： 在所述第一预设手势最后的触点位置对应的按键为确认时，将已经输入的所有字 符作为密码上传； 在所述第一预设手势最后的触点位置对应的按键为取消时，将已经输入的所有字 符删除。 在第一方面的一种可能的实施例中，在输入所述第一预设手势最后的触点位置对 应的字符后，还包括： 发出第三提示信息，其中，所述第三提示信息用于提示用户已经输入的字符的个 数。 在第一方面的一种可能的实施例中，在记录所述第一预设手势的触点位置的过程 中，还包括： 在所述第一预设手势的触点位置在所述虚拟键盘以外的区域时，发出第四提示信 息，其中，所述第四提示信息用于提示用户所述第一预设手势的触点位置未处于所述虚拟 键盘对应的区域和/或所述第一预设手势的触点位置与所述虚拟键盘所在区域的位置关 系。 在第一方面的一种可能的实施例中，在密码辅助输入模式下，还包括： 播放第五提示信息，其中，所述第五提示信息用于提示所述虚拟键盘的布局、以及 使用所述辅助装置进行密码输入的方法。 在第一方面的一种可能的实施例中，所述第一支架上的触摸标记的个数为3个，所 述第二支架上的触摸标记的个数为4个； 所述触摸标记为凸起的标记； 在第一方面的一种可能的实施例中，所述触摸标记中指示第二行的标记和指示第 二列的标记均为双凸点标记； 所述触摸标记中指示第一行、第三行、第四行、第一列和第三列的标记均为单凸点 标记。 本申请实施例的第二方面提供了一种终端设备，包括： 用于显示虚拟键盘的触控屏； 与所述虚拟键盘匹配设置的辅助装置，所述辅助装置包括：第一支架，设有用于指 示所述虚拟键盘每列按键位置的触摸标记；第二支架，与所述第一支架连接，设有用于指示 所述虚拟键盘每行按键位置的触摸标记； 存储器、处理器以及存储在所述存储器中并可在所述处理器上运行的计算机程 5 CN 111580737 A 说　明　书 3/12 页 序；其中，所述处理器执行所述计算机程序时实现如权利要求1至10任一项所述方法的步 骤。 本申请实施例提供的一种密码输入方法，该密码输入方法用于在设有触控屏的终 端设备上，触控屏可以在输入密码时显示虚拟键盘，终端设备上还设有与虚拟键盘匹配设 置的辅助装置，辅助装置包括：第一支架，设有用于指示所述虚拟键盘每列按键位置的触摸 标记；第二支架，与所述第一支架连接，设有用于指示所述虚拟键盘每行按键位置的触摸标 记；在密码辅助输入模式下，进行密码输入时，在所述触控屏上显示虚拟键盘，并监测所述 触控屏上的手势信息，其中，所述虚拟键盘为四行三列；视力障碍者可以通过触摸所述第一 支架上的触摸标记找到目标按键所在的列后，沿着目标按键所在的列进行滑动，或者，视力 障碍者通过触摸所述第二支架上的触摸标记找到目标按键所在的行后，沿着目标所在的行 进行滑动，在上述滑动手势的触点位置为字符按键时，发出第一语音信息；视力障碍者根据 滑动时听到的第一语音信息的个数确定当前触点对应的按键，在触点的位置为目标按键 时，可以在触控屏上输入第二预设手势，终端设备监测到第二预设手势后，输入滑动手势最 后的触点位置对应的字符。通过上述方法，视力障碍者只需要根据语音信息以及第一预设 手势和第二预设手势就可以通过终端设备上设置的辅助装置独立在触控屏上输入密码。 可以理解的是，上述第二方面的有益效果可以参见上述第一方面中的相关描述， 在此不再赘述。 附图说明 为了更清楚地说明本申请实施例中的技术方案，下面将对实施例或现有技术描述 中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请的一些 实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些 附图获得其他的附图。 图1是本申请一实施例提供的一种物理按键的布局结构示意图； 图2是本申请一实施例提供的一种辅助装置的结构示意图； 图3是图2实施例提供的辅助装置中定位标记和指引标记的分布示意图； 图4是本申请一实施例提供的另一种辅助装置的结构示意图； 图5是本申请一实施例提供的另一种辅助装置的结构示意图； 图6是本申请一实施例提供的另一种辅助装置的结构示意图； 图7是本申请一实施例的提供的一种密码输入方法的实现流程示意图； 图8是本申请一实施例提供的终端设备的示意框图； 图9是本申请一实施例提供的一种终端设备的示意图； 图10是本申请一实施例提供的一种终端设备的示意图； 图11是本申请一实施例提供的一种终端设备的示意图。
