技术摘要：
一种汽化设备，包括芯和线圈组件以及电子烟液储液器，其中，所述芯和线圈组件包括多个设置在陶瓷支撑件上的线圈，所述电子烟液储液器包括在其纵向端部径向变窄的环形构造，以限定在储液器以及芯和线圈组件之间提供流体连通的环形孔。
背景技术：
汽化设备，通常指电子烟设备、蒸汽烟设备、蒸汽设备以及蒸发器，通常具有用于 可汽化液体的储液器(电子烟液储液器)，该储液器通过芯或其他方式将电子烟液供应到汽 化室。当使用者在汽化设备上抽吸或吸入时，汽化室中的线圈或加热元件与芯接触或靠近 芯以使电子烟液汽化，该电子烟液随后由使用者吸入。 汽化设备的日益普及的部分原因在于可用的电子烟液种类的增加。典型的电子烟 液包含一种或多种油或植物提取物、水和香料。不同的电子烟液可在不同的温度下汽化，电 子烟液内不同的油可在不同的温度下汽化。当电子烟液被一致地输送到具有用于加热电子 烟液和/或其各部件至最佳汽化温度的加热元件的汽化室时，汽化设备工作状态最好。 然而，与电子烟液流动到汽化室相关的问题是可导致芯干燥或芯被加热元件过度 加热。例如，加热元件可能过热或者其定向方式可使芯的未被电子烟液充分润湿的部分被 加热。因此，加热元件可燃烧电子烟液，这不仅导致口感较差，而且也可降解电子烟液的化 学组成。 与电子烟液流动相关的这些问题可能是由于储液器而引起的，该储液器被成形为 使得电子烟液未被充分地引导到芯处。因此，需要一种电子烟液储液器，其被成形为可将电 子烟液引导到芯和线圈组件，该芯和线圈组件旨在将电子烟液有效地输送至线圈而不会使 芯干燥或过热。进一步地，需要芯和线圈组件具有多级线圈，该多级线圈将芯和线圈组件的 不同部分加热到不同的温度，以使得芯和线圈组件的更饱和部分的受热程度大于不太饱和 部分，或需要芯和线圈组件所容纳的电子烟液的油混合物具有不同的汽化温度。
技术实现要素：

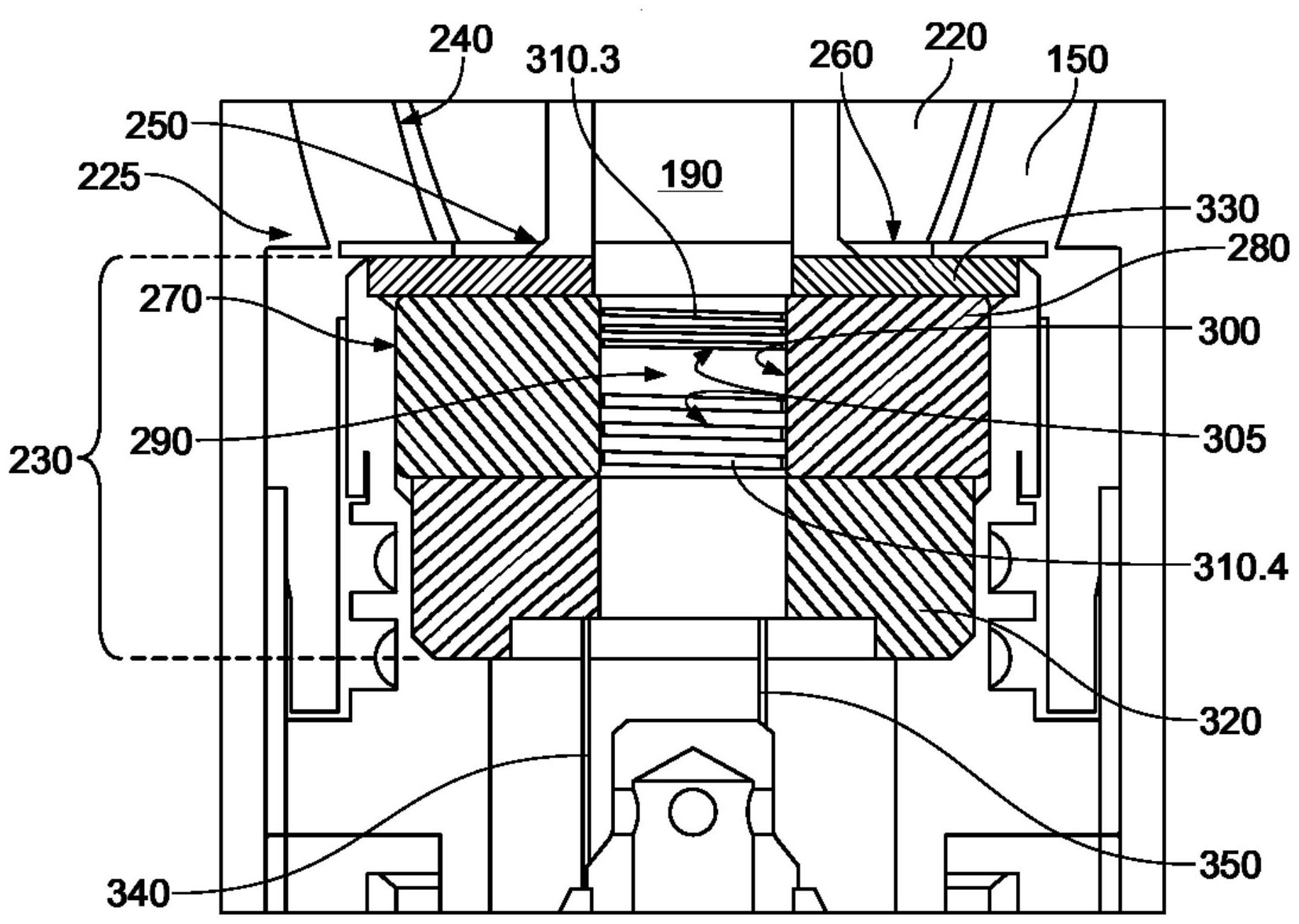

根据本发明的一方面，汽化设备包括电子烟液储液器以及与电子烟液储液器流体 连通的芯和线圈组件。 根据本发明的另一方面，汽化设备包括芯和线圈组件以及电子烟液储液器，所述 储液器包括在其纵向端部径向变窄的环形构造，以限定在储液器以及芯和线圈组件之间提 供流体连通的环形孔。 根据本发明的又一方面，汽化设备包括芯和线圈组件以及电子烟液储液器，其中， 芯和线圈组件包括多个设置在陶瓷支撑件上的线圈，储液器包括在其纵向端部径向变窄的 环形构造，以限定在储液器以及芯和线圈组件之间提供流体连通的环形孔。 附图说明 图1是第一实施例提供的一种汽化设备的外部侧视图。 4 CN 111588081 A 说　明　书 2/6 页 图2是第一实施例提供的一种汽化设备的外部俯视图。 图3是第一实施例提供的一种汽化设备的纵向横截面图。 图4是第一实施例提供的一种汽化设备的第一部分的放大纵向横截面图。 图5是第一实施例提供的一种汽化设备的第二部分的放大纵向横截面图。 图6是第一实施例提供的一种汽化设备的第三部分的放大纵向横截面图。 图7是第二实施例提供的一种汽化设备的外部侧视图。 图8是第二实施例提供的一种汽化设备的外部俯视图。 图9是第二实施例提供的一种汽化设备的纵向横截面图。 图10是第二实施例提供的一种汽化设备的第二部分的放大纵向横截面图。 本发明的其他方面和优点将在考虑以下详细描述后变得明显，其中相似的结构具 有相似的附图标记。
