技术摘要：
本发明涉及粉体干燥技术领域，尤其涉及一种粉体干燥设备，包括盘式蒸发装置，其包括若干平行布置用于蒸发浆料中水分的蒸发转盘以及用于驱动蒸发转盘转动的转盘驱动机构；浆料喷洒装置，其包括若干组用于向蒸发转盘表面喷洒浆料的喷头组件；粉体刮落装置，其包括刮刀，  全部
背景技术：
在制取氢氧化铟粉末过程中，需要把氢氧化铟浆料中的大部分水份蒸发而得到氢 氧化铟粉末。现有技术通过热气流雾化制粉，烤箱高温烘烤后机械粉碎等方法制取，制取过 程繁杂，设备能耗较高，且持续生产效率低下。
技术实现要素：

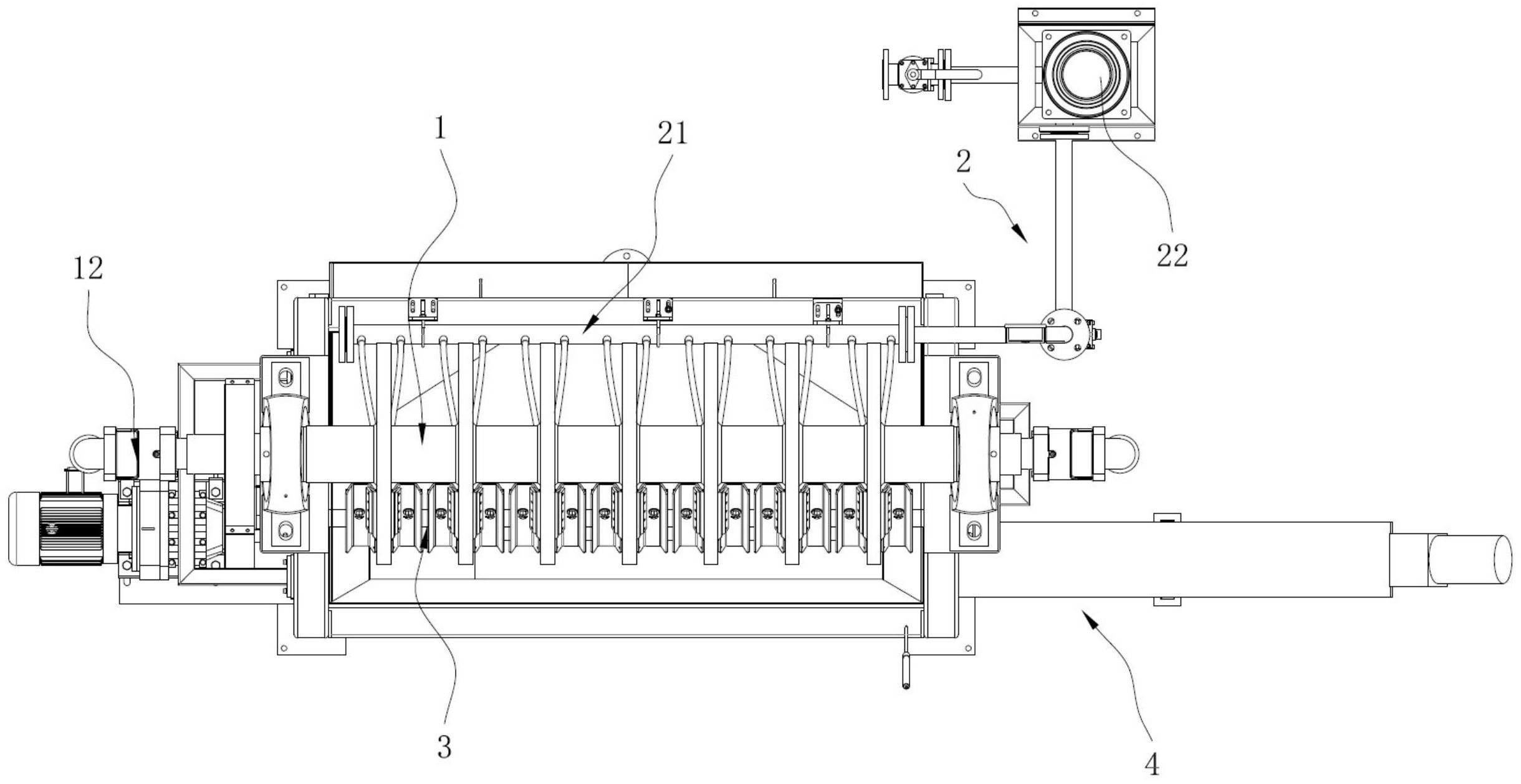

本发明的目的是提供有助于实现粉体的连续生产收集，提高粉体生产效率的一种 粉体干燥设备。 为了实现上述目的，本发明提供一种粉体干燥设备，包括： 盘式蒸发装置，其包括若干平行布置用于蒸发浆料中水分的蒸发转盘以及用于驱 动所述蒸发转盘转动的转盘驱动机构； 浆料喷洒装置，其包括若干组用于向所述蒸发转盘表面喷洒浆料的喷头组件； 粉体刮落装置，其包括用于刮落蒸发转盘表面粉体的刮刀，若干所述蒸发转盘的 一侧均设有所述刮刀。 可选的，所述盘式蒸发装置还包括蒸汽导管，所述蒸汽导管沿圆周方向开设有若 干组蒸汽通孔，所述蒸发转盘为空心转盘，所述空心转盘密封套设于所述蒸汽导管外侧并 与所述蒸汽通孔连通。 可选的，所述盘式蒸发装置还包括套设于所述蒸汽导管内用于导出蒸汽冷凝后的 冷水的冷水导管。 可选的，所述浆料喷洒装置包括循环泵、分散釜、回收槽和循环管路，所述回收槽 设置于所述蒸发转盘下方，所述循环管路依次连通所述回收槽、循环泵和喷头组件，所述分 散釜与所述喷头组件连接。 可选的，所述喷头组件包括用于向所述蒸发转盘第一侧面喷洒浆料的第一喷管和 用于向所述蒸发转盘第二侧面喷洒浆料的第二喷管。 可选的，所述粉体刮落装置包括安装支架，所述蒸发转盘两侧均设有所述刮刀，所 述刮刀转动连接于所述安装支架，且两组刮刀之间通过第一弹性件连接。 可选的，所述粉体刮落装置包括安装支架以及安装于所述安装支架的刮刀移动组 件，所述刮刀移动机构包括沿所述蒸发转盘轴向方向布置的第一导轨，所述刮刀滑动连接 于所述第一导轨。 可选的，所述刮刀移动组件包括移动支架、滑块和第二导轨，所述第二导轨固定安 装于所述安装支架上，所述移动支架滑动连接于所述第二导轨，所述第一导轨固定安装于 所述移动支架上，所述滑块滑动连接于所述第一导轨，所述刮刀转动连接于所述滑块。 可选的，所述粉体刮落装置包括粉体导流槽，所述刮刀安装于所述粉体导流槽上， 3 CN 111603793 A 说　明　书 2/5 页 所述粉体导流槽与所述滑块转动连接。 可选的，所述刮刀移动组件还包括第二弹性件，所述第二弹性件与所述刮刀连接 用于使刮刀贴合所述蒸发转盘表面。 实施本发明的实施例，具有以下技术效果： 本发明设置蒸发转盘以及浆料喷洒装置，通过喷头组件向蒸发转盘表面喷洒浆 料，蒸发转盘在转动过程中同时蒸发浆料中的水分，待水分蒸发后，粉体吸附在蒸发转盘的 表面，若干蒸发转盘相对刮刀转动，刮刀将蒸发转盘表面吸附的粉体刮落收集，通过蒸发转 盘加热不断转动的过程中，浆料蒸发和粉体刮落收集同时进行，整体的工作效率高，实现粉 体的连续生产收集。 附图说明 图1是本发明优选实施例的俯视图； 图2是本发明优选实施例中浆料喷洒装置及粉体输送装置的结构示意图； 图3是本发明优选实施例中盘式蒸发装置及粉体刮落装置的装配示意图； 图4是本发明优选实施例中盘式蒸发装置及粉体刮落装置另一视角的装配示意 图； 图5是本发明优选实施例中盘式蒸发装置的剖视图； 图6是本发明优选实施例中粉体刮落装置的局部视图； 图7是本发明优选实施例中粉体刮落装置的爆炸图。 附图标记说明： 1、盘式蒸发装置，11、蒸发转盘，12、转盘驱动机构，13、蒸汽导管，131、蒸汽通孔， 14、冷水导管； 2、浆料喷洒装置，21、喷头组件，211、第一喷管，212、第二喷管，22、循环泵，23、回 收槽，24、循环管路； 3、粉体刮落装置，31、刮刀，32、安装支架，33、第一弹性件，34、刮刀移动组件，341、 移动支架，342、滑块，343、第二导轨，344、第一导轨，345、第二弹性件，35、粉体导流槽； 4、粉体输送装置。
