技术摘要：
一种智能灭火器远程监控及管理系统，包括数据服务器、数据存储模块、应用服务器、智能灭火器和通信模块；所述智能灭火器用于实时采集该智能灭火器的监控数据，并通过通信模块将监控数据上传给数据服务器；所述数据服务器用于监控数据的归集整理，并在数据存储模块中保  全部
背景技术：
随着物联网技术在消防产业中的运用及发展，智慧消防产品逐步增多，智能烟感、 智能燃气探测、智慧消防栓、智慧用水、智慧用电等等，与之配套的监控及管理系统也开始 增多。然而作为消防产品中使用最广泛最灵活最重要的灭火器，无论是硬件产品还是平台 配套技术上都显得不足。 当前市面上针对灭火器的监控和管理手段，一般有四类做法。 1.大部分的灭火器还是传统型的手工巡检管理方式； 2.部分项目建立了消防管理平台，但是灭火器仅作为里边一个小栏目，在其数据 的挖掘、展现以及独立性都不足； 3.少部分专门针对智能灭火器的系统，主要展示压力数值、温度数值，缺乏设备准 确位置信息； 4.极少数专门针对智能灭火器的系统，为了采集位置信息，采用GPS 视频监控技 术，对灭火器进行监控定位。 针对第1种方案：传统的管理方式，依赖于人工巡检频率、巡检水平、消防管理重视 程度等等，效率低，成本高；甚至很多灭火器处于失效状态，大大增加了灾害处置隐患。 针对第2种方案：全平台产品，大而全，对资源要求较高，一般适用于项目制的部 署，每个项目的建立及布置较为复杂，要求高，成本高。 针对第3种方案：完整充分的数据信息是有必要的，尤其是位置信息，利于快速排 障、火情预警、趋势分析等等。 针对第4种方案：GPS 视频技术能够获取准确信息，但是成本十分高昂，灭火器的 灵活布置受限，这就导致该方案的使用范围受限。
技术实现要素：

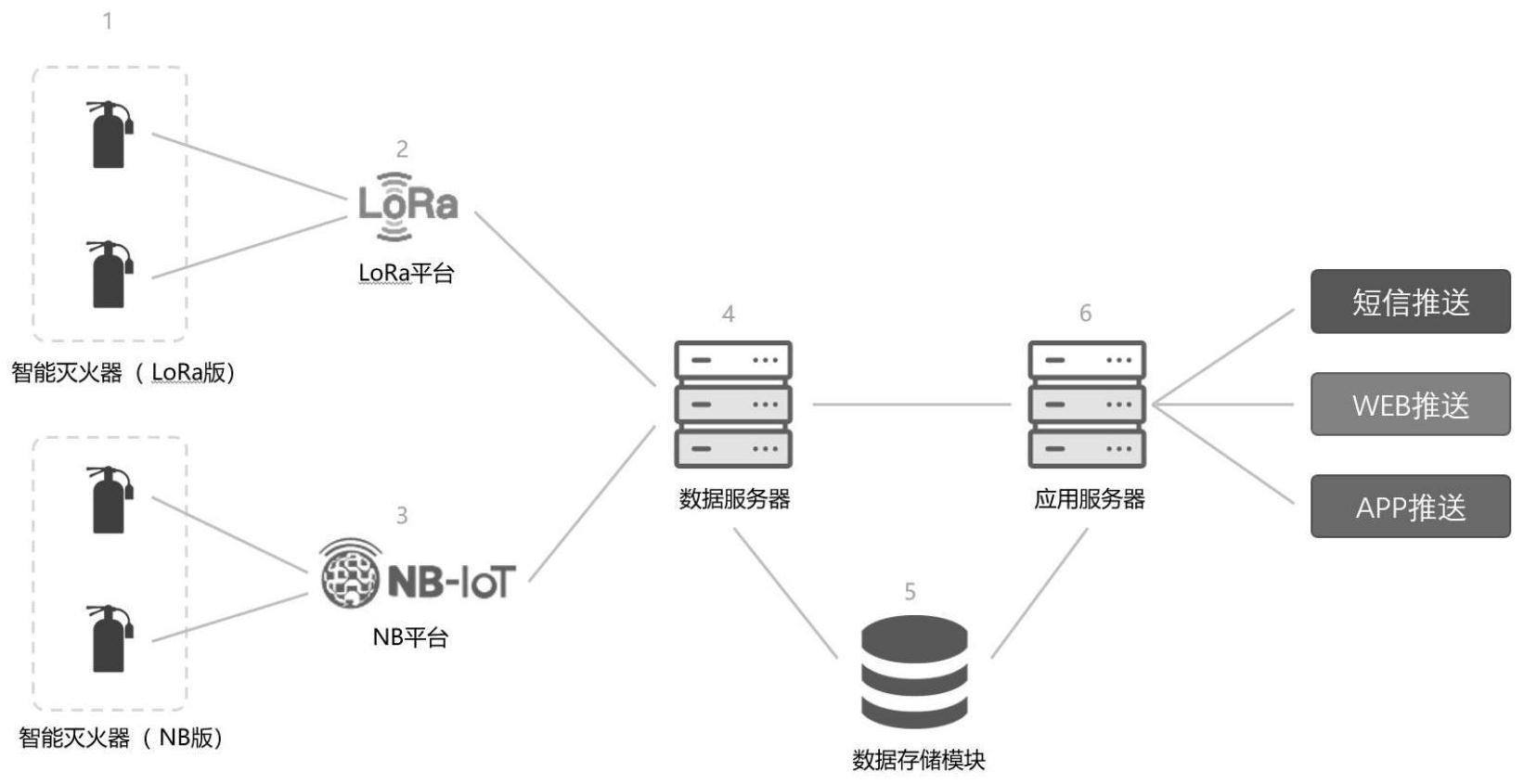

鉴于现有技术中存在的技术缺陷和技术弊端，本发明实施例提供克服上述问题或 者至少部分地解决上述问题的一种智能灭火器远程监控及管理系统，具体方案如下： 一种智能灭火器远程监控及管理系统，包括数据服务器、数据存储模块、应用服务 器、基于不同平台的智能灭火器和对应平台的通信模块； 所述智能灭火器用于实时采集该智能灭火器的监控数据，并通过对应平台的通信 模块将监控数据上传给数据服务器，所述监控数据包括对应智能灭火器的温度、压力、电量 以及加速度数据； 所述数据服务器用于将不同平台不同协议的监控数据进行归集整理，转为统一有 效的格式，并在数据存储模块中保存，便于应用服务器使用； 所述应用服务器为面向用户的系统，基于所述智能灭火器的监控数据及生命周期 4 CN 111569346 A 说　明　书 2/6 页 管理数据，及时展现智能灭火器的各类状态，并根据设定的各类报警阈值及时向用户发出 报警提示。 进一步地，所述应用服务器还用于通过数据服务器以及对应平台的通信模块向对 应平台的智能灭火器发送下发指令，用以控制设备的运行能耗模式。 进一步地，所述应用服务器包含监控模块、设备管理模块、建筑图纸管理模块、报 警管理模块以及权限管理模块； 所述建筑图纸管理模块用于管理用户上传的各建筑物及建筑物内楼层的平面图； 所述设备管理模块用于智能灭火器的添加和删除，并基于所述平面图将添加的智 能灭火器在对应楼层平面图的对应位置上进行标记，从而进行智能灭火器的室内定位，同 时还用于对智能灭火器的状态及生命周期进行管理； 所述监控模块用于基于所述智能灭火器上传的监控数据，并基于楼层平面图及智 能灭火器的室内定位，在平面图上可视化显示楼层内各位置处的智能灭火器的实时状态； 所述报警管理模块用于基于智能灭火器的各类状态及根据设定的各类报警阈值 判断智能灭火器是否异常，并在异常时及时向用户发出报警； 所述权限管理模块用于进行各类用户的权限管理，给不同层次的用户分配不同的 访问及管理权限。 进一步地，考虑到智能灭火器的温度传感器可能的故障或者误报问题，智能灭火 器采用分组布置形式，即相邻的智能灭火器布置于同一点位内，每个点位的温度按该点位 所有智能灭火器的最高温度计算，并将该最高温度作为该点位的代表温度。 进一步地，监控模块采用两种展现形式显示楼层内各位置处的智能灭火器的实时 状态：第一种是数值形式，即直接显示点位的代表温度数值；第二是热力图形式，该形式是 在数值形式基础上进行数据加工，将每个点位的温度值根据高低不同赋予不同的颜色，另 外根据平面图的大小和点位间的距离确定点位温度影响半径。 进一步地，基于智能灭火器的不同状态，采用不同的颜色在楼层平面图上进行展 示。 进一步地，所述设备管理模块还用于存储每个智能灭火器的位置信息，并通过加 速度数据判断智能灭火器是否存在晃动及位置改变，并接收位置主动改变请求，当接收到 位置主动改变请求后，对于智能灭火器位置的改变，进行智能灭火器位置的同步更新，当未 接收到位置主动改变请求且智能灭火器位置存在改变，则进行报警。 进一步地，当智能灭火器处于节能模式时，不采集该智能灭火器的加速度数据。 进一步地，所述设备管理模块中记录有巡检时间表，当位置信息管理模块判断智 能灭火器存在晃动时，基于巡检时间表判断晃动前后n分钟内是否有正常巡检行为发生，如 果有巡检行为，视为正常的设备晃动，不予报警；如果没有巡检行为，视为异常晃动，发出报 警，提请管理人员检查异常。 进一步地，所述报警包括温度报警、压力报警、电量报警、晃动报警、设备掉线报 警、例行巡检报警、维保报警以及报废报警。 本发明具有以下有益效果： 针对传统的管理方式，本发明通过系统化、信息化、智能化对灭火器进行全生命周 期管理，能系统的提高管理水平； 5 CN 111569346 A 说　明　书 3/6 页 针对全平台产品，大而全，对资源要求较高的问题，本发明作为一个可独立广泛布 置的产品，可企业级布置，也可以家庭布置，使用场景是多样的。因此可以单独针对灭火器 使用一套系统。本发明的系统就是如此，用户可以极其便捷简单的创建和管理自己的项目， 哪怕只有1台灭火器。 针对数据完整充分的问题，尤其是位置信息，利于快速排障、火情预警、趋势分析 等等，本发明的系统涵盖了灭火器的温度、压力、晃动、位置、电量等信息，全方位监控灭火 器。 针对GPS 视频技术成本十分高昂以及使用范围受限等问题。本发明的系统采用平 面图导入 设备布置定位技术可以准确定位设备，同时获取楼层级的整体布置效果；另外辅 助设备位移监控信息 设备巡检的复查校核功能，解决设备挪动的监测。本发明采用的方案 十分灵活，成本低，而且行之有效。 附图说明 图1为本发明实施例提供的智能灭火器远程监控及管理系统的结构示意图； 图2为本发明实施例提供的应用服务器的组成示意图。
