技术摘要：
本发明公开了一种花卉秧苗转运装置，包括底座、活动架和支撑板，所述底座的顶部开设有第一滑槽，所述第一滑槽的内部固定有第一固定轴，所述第一固定轴的两端滑动连接有第一滑块，两个所述第一滑块的顶部转动连接有第一连杆，所述底座的顶部安装有第一液压缸，所述第一  全部
背景技术：
花卉，具有观赏价值的草本植物，是用来描绘欣赏的植物的统称，喜阳且耐寒，具 有繁殖功能的短枝，有许多种类。典型的花，在一个有限生长的短轴上，着生花萼、花瓣和产 生生殖细胞的雄蕊与雌蕊。 现有技术中，花卉秧苗大多在大棚进行培育，培育完成后运送至花田进行养殖，但 是现有的转运装置多为固定的结构，植株较高的花卉幼苗在搬运时由于高度限制会出现压 弯的情况，对幼苗产生很大伤害，使用的局限性较低，为此我们提出一种花卉秧苗转运装 置。
技术实现要素：

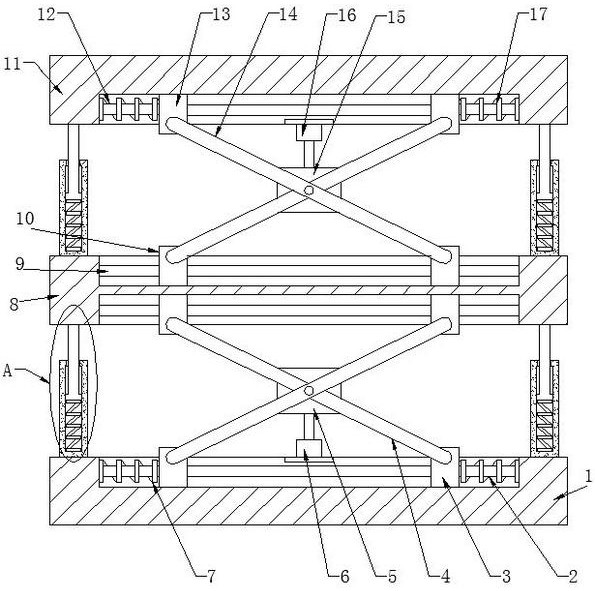

为了解决现有技术中转运装置难以对不同高度的花卉幼苗进行搬运的问题，本发 明提出一种花卉秧苗转运装置。 为了实现上述目的，本发明采用了如下技术方案： 一种花卉秧苗转运装置，包括底座、活动架和支撑板，所述底座的顶部开设有第一滑 槽，所述第一滑槽的内部固定有第一固定轴，所述第一固定轴的两端滑动连接有第一滑块， 两个所述第一滑块的顶部转动连接有第一连杆，所述底座的顶部安装有第一液压缸，所述 第一液压缸的活塞杆固定有第一活动座，所述支撑板的底部开设有第二滑槽，所述第二滑 槽的内部固定有第三固定轴，所述第三固定轴的两端滑动连接有第三滑块，所述第三滑块 的底部转动连接有第二连杆，所述支撑板的底部安装有第二液压缸，所述第二液压缸的活 塞杆的底部固定有第二活动座，所述活动架的顶部和底部均开设有第三滑槽，所述第三滑 槽的内部固定有第二固定轴，所述第二固定轴的两端滑动连接有第二滑块，所述第一连杆 和第二连杆分别与两组第二滑块转动连接。 优选的，所述第一滑块和第一滑槽之间安装有第一弹簧，所述第一弹簧套接在第 一固定轴上。 优选的，两个所述第一连杆均与第一活动座转动连接，两个所述第二连杆均与第 二活动座转动连接。 优选的，所述第三滑块和第二滑槽之间安装有第二弹簧，所述第二弹簧套接在第 三固定轴上。 优选的，所述活动架和底座、支撑板之间分别安装有伸缩机构。 优选的，所述伸缩机构包括套筒，所述套筒的内部滑动连接有活动杆，所述活动杆 的纵截面为T型结构，所述活动杆的底部和套筒之间安装有第三弹簧。 优选的，所述底座的顶部和活动架的顶部均开设有放置槽。 与现有技术相比，本发明的有益效果是： 3 CN 111572954 A 说　明　书 2/3 页 1、本发明在使用时，首先根据需要搬运的花卉秧苗的高度，首先启动第一液压缸和第 二液压缸，第一液压缸的活塞杆带动第一活动座，第一活动座带动第一连杆，第一连杆带动 第一滑块和第二滑块，两个第一滑块和第二滑块运动带动活动架运动，第二液压缸的活塞 杆带动第二活动座，第二活动座带动第二滑块和第三滑块，两个第二滑块和第三滑块运动 带动支撑板运动，通过调节底座和活动架、活动架和支撑板之间的距离，满足不同花卉秧苗 搬运需求，完成调节后，需要转运的花卉秧苗放置在底座和活动架的顶部的放置槽内，不同 高度的花卉秧苗搬运时不会被压弯，大大提高装置使用的灵活性； 2、本发明在搬运时，将装置放置在搬运小车上，支撑板对花卉秧苗进行防护，在搬运的 过程中，通过设置的伸缩机构和多组第一弹簧，在活动架和底座之间形成缓冲，防止震动时 活动架对底座的顶部的花卉秧苗造成损害，通过设置伸缩机构和第二弹簧，在支撑板和活 动架之间形成缓冲，防止震动时支撑板对活动架的顶部的花卉秧苗造成损害，提高装置的 稳定性和安全性。 附图说明 图1为本发明提出的一种花卉秧苗转运装置的结构示意图； 图2为本发明提出的一种花卉秧苗转运装置的底座的俯视图； 图3为本发明提出的一种花卉秧苗转运装置的第一活动座的整体图； 图4为本发明提出的一种花卉秧苗转运装置的A部分放大示意图。 图中：1底座、2第一固定轴、3第一滑块、4第一连杆、5第一活动座、6第一液压缸、7 第一弹簧、8活动架、9第二固定轴、10第二滑块、11支撑板、12第三固定轴、13第三滑块、14第 二连杆、15第二活动座、16第二液压缸、17第二弹簧、18套筒、19活动杆、20第三弹簧。
