技术摘要：
本发明公开了一种辐射空调器及换热器保护控制方法、装置，换热器保护控制方法包括以下步骤：首先当辐射空调器进入辐射模式且处于稳定运行状态时，判断辐射空调器的运行状态，然后，如果辐射空调器制冷运行，则获取辐射空调器的室内换热器出口温度或室外换热器进口温度  全部
背景技术：
现有的家用空调器，若室内风机不运转，或某种空调器没有室内风机，没有一套可 靠的控制逻辑，可以保证其换热器温度始终处于合适的运行范围内，同时相关技术的家用 空调器，室内机易发生结霜，室内外换热器温度较高，易烫伤用户，给用户带来较差的体验。
技术实现要素：

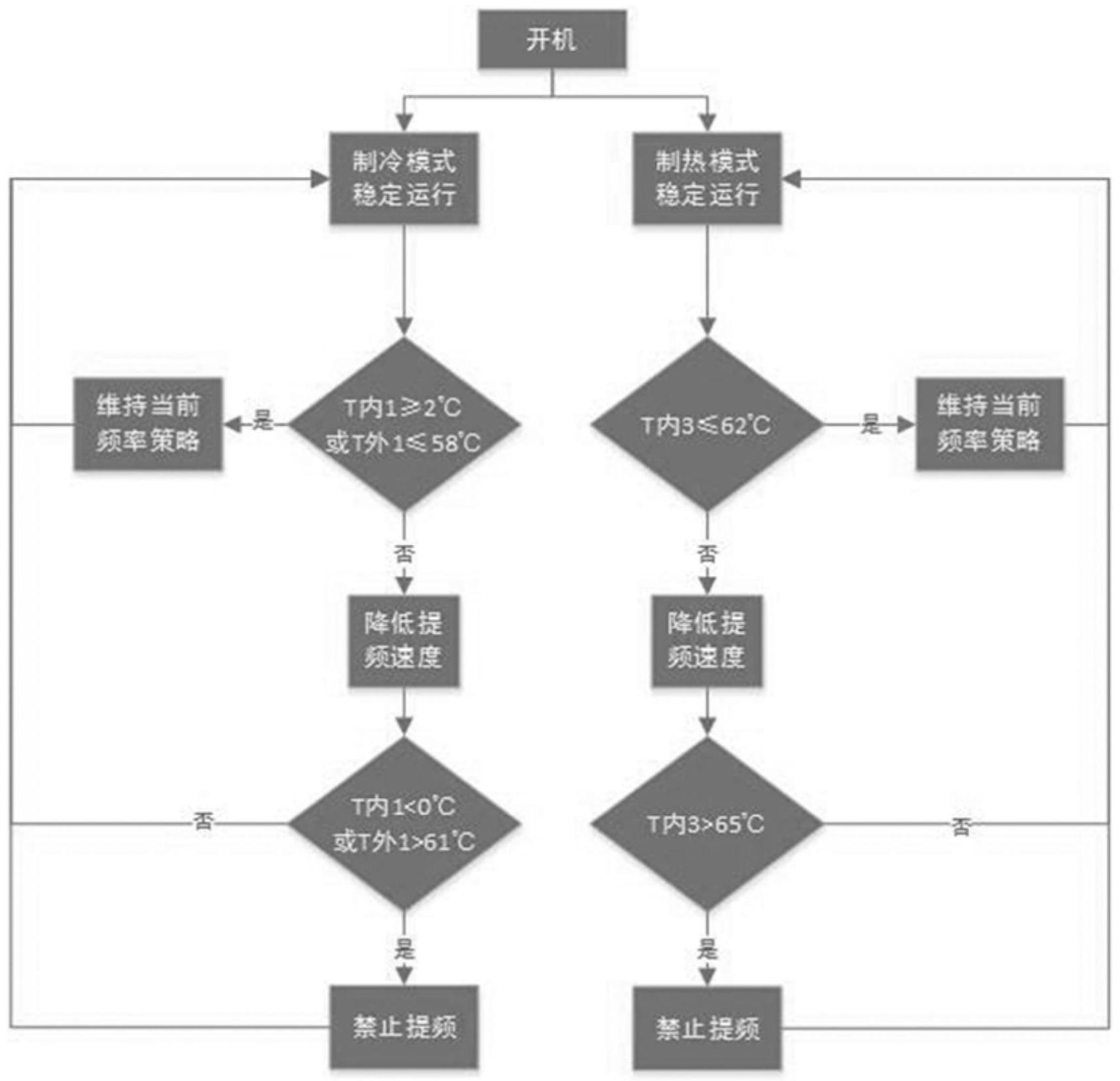

本发明旨在至少解决现有技术中存在的技术问题之一。为此，本发明的第一个目 的在于提出一种辐射空调器的换热器保护控制方法，可以较好地保护室内外换热器，用户 体验感好。 本发明的第二个目的在于提出一种可实现上述辐射空调器的换热器保护控制方 法的计算机可读存储介质。 本发明的第三个目的在于提出一种可实现上述辐射空调器的换热器保护控制方 法的辐射空调器。 本发明的第四个目的在于提出一种辐射空调器的换热器保护控制装置。 本发明的第五个目的在于提出一种具有上述辐射空调器的换热器保护控制装置 的辐射空调器。 根据本发明实施例的辐射空调器的换热器保护控制方法，所述辐射空调器包括室 内换热器，所述室内换热器包括：微通道芯体和散热件，所述微通道芯体具有多个可供换热 介质流动的通道，所述散热件设在所述微通道芯体的厚度方向上的相对两侧，所述散热件 适于通过辐射散热，所述换热器保护控制方法包括以下步骤：当所述辐射空调器进入辐射 模式且处于稳定运行状态时，判断所述辐射空调器的运行状态；如果所述辐射空调器制冷 运行，则获取所述辐射空调器的室内换热器出口温度或室外换热器进口温度，并根据所述 室内换热器出口温度或所述室外换热器进口温度对所述辐射空调器的压缩机运行频率进 行控制；如果所述辐射空调器制热运行，则获取所述辐射空调器的室内换热器出口温度，并 根据所述室内换热器出口温度对所述辐射空调器的压缩机运行频率进行控制。 根据本发明实施例的辐射空调器的换热器保护控制方法，通过对辐射空调器在制 冷模式或者制热模式下，换热器的已损坏状态，而采取对室内换热器或者室外换热器的温 度检测，然后根据辐射空调的控制机制来控制压缩机的运行频率，从而实现对换热器的保 护，而且，在保护换热器的过程中还可以防止辐射空调器制冷时出现室内机结霜的不良现 象，或者在辐射空调器制热时出现换热器温度较好，而造成用户被烫伤的事故，可靠性高， 用户体验感较好。 在本发明的一些实施例中，当所述辐射空调器制冷运行时，根据所述室内换热器 5 CN 111578413 A 说　明　书 2/13 页 出口温度或所述室外换热器进口温度对所述辐射空调器的压缩机运行频率进行控制，包 括：判断所述室内换热器出口温度是否小于第一预设温度或者判断所述室外换热器进口温 度是否大于第二预设温度；如果所述室内换热器出口温度大于等于第一预设温度或者所述 室外换热器进口温度小于等于第二预设温度，则维持所述辐射空调器的压缩机运行频率不 变；如果所述室内换热器出口温度小于第一预设温度或者所述室外换热器进口温度大于第 二预设温度，则降低所述辐射空调器的压缩机升频速度，并判断所述室内换热器出口温度 是否小于第三预设温度或者判断所述室外换热器进口温度是否大于第四预设温度，其中， 所述第三预设温度小于所述第一预设温度，所述第四预设温度大于所述第二预设温度；如 果所述室内换热器出口温度小于第三预设温度或者所述室外换热器进口温度大于第四预 设温度，则禁止所述辐射空调器的压缩机进行升频。 在本发明的一些实施例中，当所述辐射空调器制热运行时，根据所述室内换热器 出口温度对所述辐射空调器的压缩机运行频率进行控制，包括：判断所述室内换热器出口 温度是否大于第五预设温度；如果所述室内换热器出口温度小于等于第五预设温度，则维 持所述辐射空调器的压缩机运行频率不变；如果所述室内换热器出口温度大于第五预设温 度，则降低所述辐射空调器的压缩机升频速度，并判断所述室内换热器出口温度是否大于 第六预设温度，其中，所述第六预设温度大于所述第五预设温度；如果所述室内换热器出口 温度大于第六预设温度，则禁止所述辐射空调器的压缩机进行升频。 在本发明的一些实施例中，当所述辐射空调器的压缩机以恒定运行频率进行工作 的时间达到预设时间、或所述辐射空调器的运行参数保持不变且所述辐射空调器中任意一 个测试点温度在预设时间内保持不变、或所述辐射空调器的工作电压保持不变且所述辐射 空调器的工作电流在预设时间内的变动幅度处于预设电流波动区间时，判断所述辐射空调 器处于稳定运行状态。 本发明还提出一种可以实现上述辐射空调器的换热器保护控制方法的计算机可 读存储介质。 根据本发明实施例的计算机可读存储介质，其上存储有辐射空调器的换热器保护 控制程序，该换热器保护控制程序被处理器执行时实现所述的辐射空调器的换热器保护控 制方法。 根据本发明实施例的计算机可读存储介质，可以较好地控制压缩机频率，以较好 地对室内换热器和室外换热器进行保护，而且，在保护换热器的过程中还可以防止辐射空 调器制冷时出现室内机结霜的不良现象，或者在辐射空调器制热时出现换热器温度较好， 而造成用户被烫伤的事故，可靠性高，用户体验感较好。 本发明还提出一种可以实现上述辐射空调器的换热器保护控制方法的辐射空调 器。 根据本发明实施例的辐射空调器包括换热器、存储器、处理器及存储在存储器上 并可在处理器上运行的辐射空调器的换热器保护控制程序，所述换热器包括：微通道芯体 和散热件，所述微通道芯体具有多个可供换热介质流动的通道，所述散热件设在所述微通 道芯体的厚度方向上的相对两侧，所述散热件适于通过辐射散热，所述处理器执行所述换 热器保护控制程序时实现所述的辐射空调器的换热器保护控制方法。 根据本发明实施例的辐射空调器，通过辐射空调器的换热器保护控制方法，可以 6 CN 111578413 A 说　明　书 3/13 页 较好地使得辐射空调器和压缩机较好地运行，可以较好地对室内换热器和室外换热器进行 保护，而且，在保护换热器的过程中还可以防止辐射空调器制冷时出现室内机结霜的不良 现象，或者在辐射空调器制热时出现换热器温度较好，而造成用户被烫伤的事故，可靠性 高，用户体验感较好。 本发明还提出一种辐射空调器的换热器保护控制装置。 根据本发明实施例的辐射空调器的换热器保护控制装置，所述辐射空调器包括换 热器，所述换热器包括：微通道芯体和散热件，所述微通道芯体具有多个可供换热介质流动 的通道，所述散热件设在所述微通道芯体的厚度方向上的相对两侧，所述散热件适于通过 辐射散热，所述换热器保护控制装置包括：判断模块，用于在所述辐射空调器进入辐射模式 且处于稳定运行状态时判断所述辐射空调器的运行状态；保护控制模块，用于在所述辐射 空调器制冷运行时获取所述辐射空调器的室内换热器出口温度或室外换热器进口温度，并 根据所述室内换热器出口温度或所述室外换热器进口温度对所述辐射空调器的压缩机运 行频率进行控制；所述保护控制模块还用于，在所述辐射空调器制热运行时获取所述辐射 空调器的室内换热器出口温度，并根据所述室内换热器出口温度对所述辐射空调器的压缩 机运行频率进行控制。 根据本发明实施例的辐射空调器的换热器保护控制装置，通过设置的换热器，可 以使得辐射空调器可以较好地辐射传导温度，以较好地对室内环境进行制冷或者制热，通 过设置的判断模块和保护控制模块，可以较好地对辐射空调器进行控制，从而较好地控制 压缩机的运行频率，可以较好地对室内换热器和室外换热器进行保护，而且，在保护换热器 的过程中还可以防止辐射空调器制冷时出现室内机结霜的不良现象，或者在辐射空调器制 热时出现换热器温度较好，而造成用户被烫伤的事故，可靠性高，用户体验感较好。 根据本发明实施例的辐射空调器的换热器保护控制装置，当所述辐射空调器制冷 运行时，所述保护控制模块还用于，判断所述室内换热器出口温度是否小于第一预设温度 或者判断所述室外换热器进口温度是否大于第二预设温度；如果所述室内换热器出口温度 大于等于第一预设温度或者所述室外换热器进口温度小于等于第二预设温度，则维持所述 辐射空调器的压缩机运行频率不变；如果所述室内换热器出口温度小于第一预设温度或者 所述室外换热器进口温度大于第二预设温度，则降低所述辐射空调器的压缩机升频速度， 并判断所述室内换热器出口温度是否小于第三预设温度或者判断所述室外换热器进口温 度是否大于第四预设温度，其中，所述第三预设温度小于所述第一预设温度，所述第四预设 温度大于所述第二预设温度；如果所述室内换热器出口温度小于第三预设温度或者所述室 外换热器进口温度大于第四预设温度，则禁止所述辐射空调器的压缩机进行升频。 根据本发明实施例的辐射空调器的换热器保护控制装置，当所述辐射空调器制热 运行时，所述保护控制模块还用于，判断所述室内换热器出口温度是否大于第五预设温度； 如果所述室内换热器出口温度小于等于第五预设温度，则维持所述辐射空调器的压缩机运 行频率不变；如果所述室内换热器出口温度大于第五预设温度，则降低所述辐射空调器的 压缩机升频速度，并判断所述室内换热器出口温度是否大于第六预设温度，其中，所述第六 预设温度大于所述第五预设温度；如果所述室内换热器出口温度大于第六预设温度，则禁 止所述辐射空调器的压缩机进行升频。 根据本发明实施例的辐射空调器的换热器保护控制装置，所述保护控制模块还用 7 CN 111578413 A 说　明　书 4/13 页 于，当所述压缩机以恒定运行频率进行工作的时间达到预设时间、或所述辐射空调器的运 行参数保持不变且所述辐射空调器中任意一个测试点温度在预设时间内保持不变、或所述 辐射空调器的工作电压保持不变且所述辐射空调器的工作电流在预设时间内的变动幅度 处于预设电流波动区间时，判断所述辐射空调器处于稳定运行状态。 本发明还提出一种具有上述实施例的辐射空调器的换热器保护控制装置的辐射 空调器。 根据本发明实施例的辐射空调器，通过设置有上述实施例的辐射空调器的换热器 保护控制装置，可以使得辐射空调器较好地辐射制冷或者辐射制热，可以较好地对室内换 热器和室外换热器进行保护，而且，在保护换热器的过程中还可以防止辐射空调器制冷时 出现室内机结霜的不良现象，或者在辐射空调器制热时出现换热器温度较好，而造成用户 被烫伤的事故，可靠性高，用户体验感较好。 本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变 得明显，或通过本发明的实践了解到。 附图说明 本发明的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得 明显和容易理解，其中： 图1是根据本发明一些实施例的换热器的整体结构示意图； 图2是根据本发明一些实施例的换热器的分解结构示意图； 图3是根据本发明一些实施例的换热器的局部放大示意图； 图4是根据本发明另一些实施例的换热器的整体结构示意图； 图5是根据本发明另一些实施例的换热器的分解结构示意图； 图6是根据本发明一些实施例的换热器测试的温升试验数据曲线图； 图7是根据本发明一些实施例的换热器测试的温降试验数据曲线图； 图8是根据根据本发明实施例的辐射空调器的系统示意图； 图9是根据本发明实施例的辐射空调器的换热器保护控制方法的流程图。 附图标记： 换热器100； 微通道芯体1；扁管11；集流管12；输入管121；输出管122； 散热件2；散热板21；散热肋片22。
