技术摘要：
本发明公开了一种可移动式绕线机，包括支撑平台板、控制箱、电池组、四个支撑辊、旋转驱动机构、辊距电动调节机构、两个尾部滚轮机构、一个方向滚轮机构以及一个测速终端。该可移动式绕线机利用两个尾部滚轮机构以及一个方向滚轮机构能够实现支撑平台板的平稳支撑，且  全部
背景技术：
目前电缆敷设施工环节，用于线缆盘固定的工装，大多采用的仍是简易的无动力 支架。这种支架轻便灵活，对于2吨以下的小规格电缆盘放缆施工较为适合，但对于2吨以上 的规格较大的线缆盘，则显得比较局促，稳定性不足；而且因为没有自动化动力装置，在放 线过程中较大程度依赖作业人员的劳动强度及熟练度，易发生意外情况。
技术实现要素：

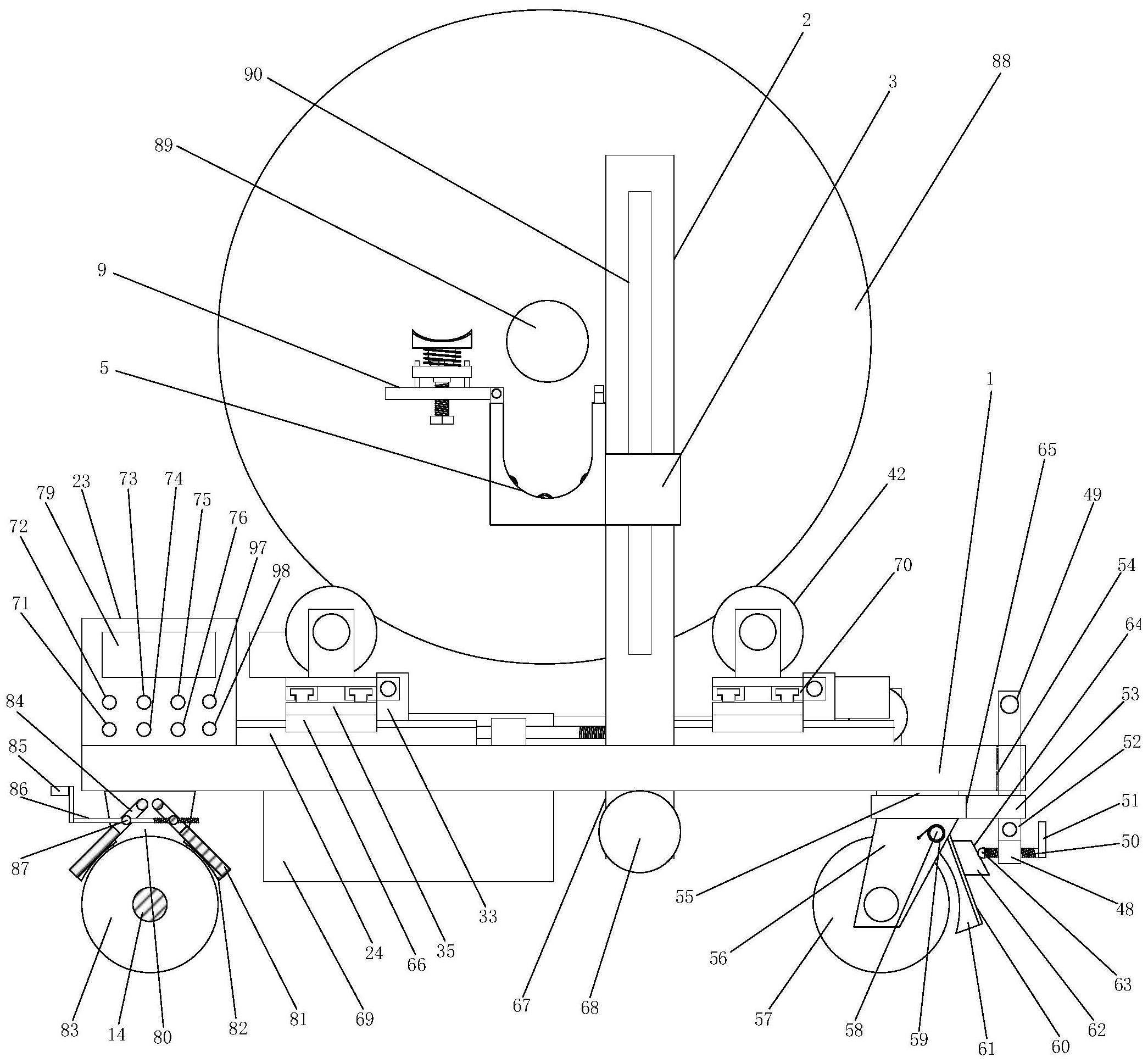

发明目的：提供一种可移动式绕线机，能够实现自动放缆，且能够方便拖拽移动。 技术方案：本发明所述的可移动式绕线机，包括支撑平台板、控制箱、电池组、四个 支撑辊、旋转驱动机构、辊距电动调节机构、两个尾部滚轮机构以及一个方向滚轮机构； 辊距电动调节机构固定安装在支撑平台板的上侧面上；四个支撑辊旋转式安装在 辊距电动调节机构上，且四个支撑辊呈矩形阵列分布，由辊距电动调节机构对四个支撑辊 的间距进行调节；旋转驱动机构安装在辊距电动调节机构上，用于对其中两个位于同轴线 上的支撑辊进行旋转驱动；控制箱固定安装在支撑平台板的上侧面边缘处，用于对旋转驱 动机构以及辊距电动调节机构进行驱动控制；电池组固定安装在支撑平台板的下侧面上， 用于对控制箱进行供电；两个尾部滚轮机构固定安装在支撑平台板左端的下侧面上，用于 对支撑平台板的左端进行平稳支撑；方向滚轮机构安装在支撑平台板右端的下侧面上，用 于对支撑平台板的右端移动方向进行调节；在方向滚轮机构上安装有牵引杆，并在牵引杆 的牵引端设置有牵引锁定销孔。 进一步的，辊距电动调节机构包括四块转辊安装板、两块条形底板、四对纵向滑 轨、四对横向滑轨、旋转驱动电机、旋转驱动减速机、横向驱动电机、横向驱动减速机、纵向 驱动电机、纵向驱动减速机以及横向调节螺杆；四对横向滑轨均横向固定安装在支撑平台 板的上侧面上，且四对横向滑轨呈矩形阵列分布；两块条形底板均纵向设置于支撑平台板 的上方，并通过下侧面上设置的导轨滑块分别滑动式安装在左侧的两对横向滑轨以及右侧 的两对横向滑轨上；四对纵向滑轨分别纵向安装在两块条形底板两端的上侧面上；四个支 撑辊通过各自的辊支座分别旋转式安装在四块转辊安装板上；在转辊安装板的下方设置有 滑动式安装在对应位置处的纵向滑轨上的轨道滑条；旋转驱动电机和旋转驱动减速机均固 定安装在左侧的条形底板中部，旋转驱动电机的输出轴与旋转驱动减速机的输入轴相对 接；旋转驱动减速机的两个输出轴上均固定安装有一根旋转输出套管，且两根旋转输出套 管位于同一纵向轴线上；在左侧两个支撑辊的相对轴头端部上均纵向安装有一根旋转同步 杆，且两根旋转同步杆分别插装在两根旋转输出套管中；在旋转同步杆上纵向设置有旋转 同步滑槽，在旋转输出套管的管内壁上设置有滑动式嵌入旋转同步滑槽内的旋转同步凸 块；在左侧条形底板的右侧边中部固定安装有一个换向器，并在换向器的两个输出轴端部 6 CN 111606143 A 说　明　书 2/8 页 上均纵向安装有一根纵向调节螺杆；纵向驱动减速机固定安装在右侧条形底板的右侧边中 部，纵向驱动电机的输出轴与纵向驱动减速机的输入轴相对接；纵向驱动减速机设置有两 根纵向输出轴以及一根横向输出轴，在两根纵向输出轴上均对接安装有一根纵向调节螺 杆，在横向输出轴上对接安装有一根横向传动杆；前侧的两根纵向调节螺杆与后侧的两根 纵向调节螺杆的螺纹旋向相反；在换向器的输入轴上横向对接安装有一根横向传动套管； 横向传动杆的端部插装在横向传动套管中；在横向传动杆的杆壁上横向设置有横向导向滑 槽，在横向传动套管的管内壁上设置有滑动式嵌入横向导向滑槽内的横向导向滑块； 在四个转辊安装板的右侧边上均固定设置有一个纵向驱动支座，并在纵向驱动支 座上设置有纵向驱动螺纹孔；四根纵向调节螺杆分别螺纹旋合安装在四个纵向驱动支座的 纵向驱动螺纹孔上；横向调节螺杆的中部通过中心支座横向旋转式安装在支撑平台板上， 且横向调节螺杆左右两端的螺纹旋向相反；在两块条形底板的下侧面上均设置有一个横向 驱动支座，并在横向驱动支座上设置有横向驱动螺纹孔；横向调节螺杆的左右两端分别螺 纹旋合安装在两个横向驱动支座的横向驱动螺纹孔上；横向驱动电机和横向驱动减速机均 安装在支撑平台板上，横向驱动电机的输出轴与横向驱动减速机的输入轴相对接，横向驱 动减速机的输出轴与横向调节螺杆的端部相对接； 在控制箱内设置有控制器、电源模块、横向驱动电路、纵向驱动电路以及旋转驱动 电路；在控制箱的前侧面上设置有横向增加按钮、横向减小按钮、纵向增加按钮、纵向减小 按钮、速度增加按钮以及速度减小按钮；控制器分别与横向驱动电路、纵向驱动电路、旋转 驱动电路、横向增加按钮、横向减小按钮、纵向增加按钮、纵向减小按钮、速度增加按钮以及 速度减小按钮电连接；横向驱动电路与横向驱动电机电连接，由控制器通过横向驱动电路 驱动横向驱动电机旋转工作；纵向驱动电路与纵向驱动电机电连接，由控制器通过纵向驱 动电路驱动纵向驱动电机旋转工作；旋转驱动电路与旋转驱动电机电连接，由控制器通过 旋转驱动电路驱动旋转驱动电机旋转工作；电池组通过电源模块分别为控制器、横向驱动 电路、纵向驱动电路、旋转驱动电路、横向增加按钮、横向减小按钮、纵向增加按钮、纵向减 小按钮、速度增加按钮以及速度减小按钮供电。 进一步的，在控制箱的前侧面上设置有与控制器电连接的显示屏；电池组通过电 源模块为显示屏供电。 进一步的，在支撑平台板的前后侧边中部均设置有一个升降驱动机构；升降驱动 机构包括升降驱动螺杆、升降驱动滑块、升降导向方管以及升降支撑滑套；两个升降驱动机 构的升降导向方管分别竖向固定安装在支撑平台板的前后侧边中部，升降支撑滑套滑动式 套设在升降导向方管上；升降驱动螺杆竖向旋转式安装在升降导向方管中；升降驱动滑块 滑动式安装在升降导向方管内，并在升降驱动滑块上设置有升降驱动螺纹孔；升降驱动螺 杆螺纹旋合安装在升降驱动螺纹孔上；在升降导向方管的管壁上竖向设置有两个升降导向 条形孔，在升降驱动滑块上设有两个分别伸出两个升降导向条形孔外的连接块；连接块固 定安装在升降支撑滑套的内壁上；两个升降驱动机构的升降驱动螺杆的下端均贯穿支撑平 台板，并在贯穿端部上固定安装有从动伞齿；在支撑平台板的下侧面上通过下侧支座旋转 式安装有一个同步驱动轴；在同步驱动轴上固定设置有两个分别与两个从动伞齿相啮合的 主动伞齿；在支撑平台板的下侧面上固定安装有升降驱动电机，且升降驱动电机的输出轴 与同步驱动轴的端部相对接；在升降支撑滑套的侧边上设置有侧边支撑座，并在侧边支撑 7 CN 111606143 A 说　明　书 3/8 页 座的上侧边上设置有用于支撑电缆盘的中心轴的U形槽口；在控制箱的前侧面上设置有与 控制器电连接的上升按钮以及下降按钮；在控制箱内设置有与控制器电连接的升降驱动电 路；升降驱动电路与升降驱动电机电连接，控制器通过升降驱动电路驱动升降驱动电机旋 转工作；电池组通过电源模块为上升按钮、下降按钮以及升降驱动电路供电。 进一步的，在U形槽口的槽口内壁上设置有滚轮安装槽，并在滚轮安装槽处安装有 三个用于支撑电缆盘的中心轴的支撑滚轮；在U形槽口的左右侧槽边处均竖向设置有一个 限位挡板；在限位挡板的上侧边上设置有阻尼调节机构，用于限定电缆盘的中心轴的惯性 旋转。 进一步的，阻尼调节机构包括条形按压板、力度调节螺栓、稳定按压板、支撑压簧、 按压座以及摩擦垫；条形按压板的一端通过板端铰接座摆动式铰接安装在左侧的限位挡板 上侧边上；力度调节螺栓贯穿式螺纹旋合安装在条形按压板的中部，且力度调节螺栓的螺 杆端部旋转式安装在稳定按压板的一侧板面上；在稳定按压板的另一侧板面上设置有按压 导向柱，并在按压导向柱的杆壁上设置有导向限位槽；在按压座的顶面设置有按压导向管， 按压导向管套设在按压导向柱的端部上，并在按压导向管的管壁上设置有滑动式嵌入导向 限位槽内的导向限位块；支撑压簧弹性支撑在稳定按压板与按压座之间；在按压座的底面 上设置有弧形凹槽，摩擦垫安装在弧形凹槽上；在右侧的限位挡板的上侧边上旋转式安装 有两根锁定柱，在锁定柱的上端部垂直设置有一根按压锁定杆；在稳定按压板上设置有旋 转锁定孔，在条形按压板上设置有滑动式插装在旋转锁定孔中的旋转锁定杆；在条形按压 板的端部翻转按压到右侧限位挡板的上侧边上后，旋转锁定柱使得按压锁定杆按压在条形 按压板的端部上。 进一步的，尾部滚轮机构包括尾部行走轮、两块侧边支撑板、夹持锁定螺杆以及两 块条形刹车板；两块侧边支撑板均竖向安装在支撑平台板的下侧面上，尾部行走轮通过轮 轴旋转式安装在两块侧边支撑板之间；在两块侧边支撑板之间且位于尾部行走轮的上方设 置有两根摆动铰接轴；两块条形刹车板的上端分别摆动式铰接安装在两根摆动铰接轴上， 两块条形刹车板的下端部侧面上均设置有一块用于按压在尾部行走轮轮面上的刹车垫片； 在两块条形刹车板的上端部均设置有一个对拉槽口，并在两个对拉槽口内均旋转式安装有 一根对拉转轴；在一根对拉转轴的中部设置有对拉螺纹孔，夹持锁定螺杆的中部旋转式安 装在另一根对拉转轴上；夹持锁定螺杆的一端螺纹旋合安装在对拉螺纹孔上，另一端固定 安装有一个刹车摇把。 进一步的，方向滚轮机构包括方向滚轮、滚轮支撑板以及两块滚轮安装侧板；在滚 轮支撑板的上侧面上设置有旋转支撑柱，且旋转支撑柱的上端旋转式安装在支撑平台板的 右端下侧面中部；两块滚轮安装侧板竖向安装在滚轮支撑板的下侧面上；方向滚轮旋转式 安装在两块滚轮安装侧板之间；在滚轮支撑板的侧边上设置有矩形槽口，在滚轮支撑板的 下侧面上且靠近矩形槽口处设置有拖拽铰接座；牵引杆摆动式铰接安装在拖拽铰接座上。 进一步的，在两块滚轮安装侧板之间旋转式安装有一根刹车板销轴，并在刹车板 销轴上固定安装有条形按压板；在条形按压板相对方向滚轮的侧面上设置有刹车摩擦垫， 在条形按压板的另一侧面上设置有挤压凸块，并在挤压凸块上设置有挤压坡面；在支撑平 台板右侧边中部设置有方向锁定槽口；在刹车板销轴的轴头上套设有回弹扭簧，且回弹扭 簧的一端扭臂固定在滚轮安装侧板上，另一端扭臂固定在刹车板销轴上，用于扭动条形按 8 CN 111606143 A 说　明　书 4/8 页 压板远离方向滚轮；在牵引杆上螺纹旋合安装有一根刹车挤压螺杆，在刹车挤压螺杆的一 端垂直设置有把手杆，另一端设置有用于按压在挤压坡面上的半球形端头；拖拽铰接座位 于牵引锁定销孔与刹车挤压螺杆之间，半球形端头按压在挤压坡面上时，牵引杆摆动嵌入 至方向锁定槽口内。 本发明与现有技术相比，其有益效果是：利用两个尾部滚轮机构以及一个方向滚 轮机构能够实现支撑平台板的平稳支撑，且能够方便进行拖拽移动；利用辊距电动调节机 构能够根据需要调节四个支撑辊的间距，从而满足多种型号的支撑电缆盘的支撑需要；利 用旋转驱动机构能够对支撑辊进行旋转驱动，从而驱动支撑电缆盘旋转来释放线缆。 附图说明 图1为本发明的绕线机在使用时的前视结构示意图； 图2为本发明的绕线机俯视结构示意图； 图3为本发明的阻尼调节机构结构示意图； 图4为本发明的升降驱动结构示意图； 图5为本发明的电路结构示意图。
