技术摘要：
本发明公开了一种矿用截齿，所述截齿柄固定连接在截齿头的一端，所述截齿头和截齿柄均开设有相互连通的圆孔，圆孔靠近截齿头的一端开口处内壁开设有卡槽一，所述截齿头远离截齿柄的一端设置有硬质合金刀头，所述硬质合金刀头的一侧固定连接有内轴，所述内轴靠近的一端  全部
背景技术：
截齿，分为采煤机截齿和掘进机截齿，是开采掘进机器上的零件，截齿在硬度上要 求较高，合金中有的合金元素含量达不到要求，含有石墨杂质，晶粒分布不均匀，孔隙多，组 织不均匀，这是造成硬质合金头磨损的主要原因；齿体材料质量性能不稳定，热处理过程控 制不当是造成齿体磨损的原因。 合金头在截齿的使用过程中属于磨损件，定期需要进行更换，现有的矿用截齿在 更换的过程中十分的不便，同时，合金头与截齿的紧密程度也较差，满足不了人们在生产生 活中的使用需求。
技术实现要素：

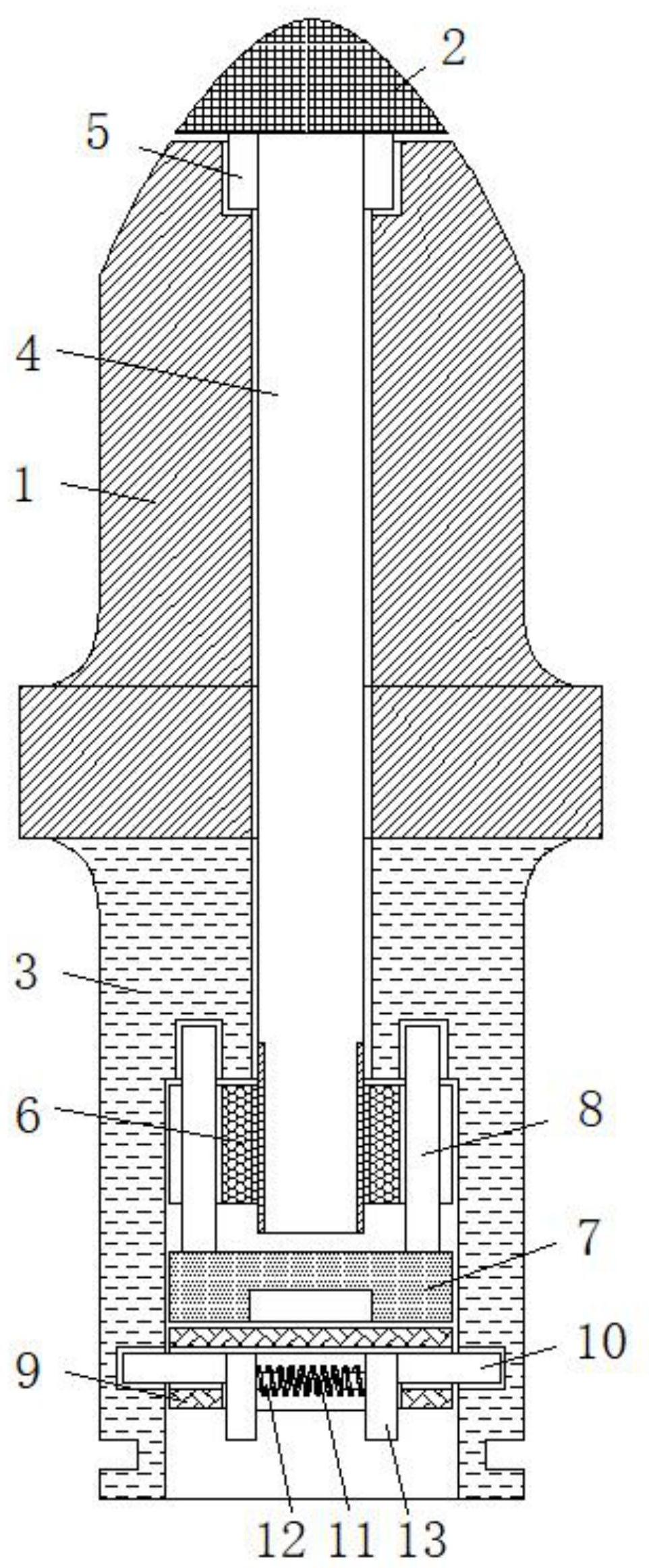

本发明的目的是为了解决现有技术中的问题，而提出的一种矿用截齿。 为了实现上述目的，本发明采用了如下技术方案： 一种矿用截齿，包括截齿头和截齿柄，所述截齿柄固定连接在截齿头的一端，所述 截齿头和截齿柄均开设有相互连通的圆孔，圆孔靠近截齿头的一端开口处内壁开设有卡槽 一，所述截齿头远离截齿柄的一端设置有硬质合金刀头，所述硬质合金刀头的一侧固定连 接有内轴，所述内轴靠近的一端外侧固定连接有翅板，所述翅板卡设在卡槽一内，所述内轴 的轴体从圆孔内穿过，所述截齿柄的一端开设有圆形侧腔，且圆形侧腔与圆孔相连通，圆形 侧腔靠近的截齿头的一侧内壁开设有卡槽二，圆形侧腔的弧形内壁开设有卡槽三，所述内 轴的一端开设有螺纹槽并螺纹套设有锁紧套环，所述锁紧套环的环体两侧卡设有限位槽， 圆形侧腔内设置有拧板，所述拧板的一侧固定连接有保险竖插，所述保险竖插的一端从限 位槽内穿过并延伸至内卡槽二内，所述拧板的另一侧开设有螺丝孔，圆型侧腔内还设置有 底盖，所述底盖位于拧板远离截齿头的一侧，所述底盖的杆体开设有T字形通孔，T字形通孔 内滑动连接有保险横插，保险横插有两个，且两个所述保险横插相互靠近的一端分别固定 连接有手柄，两个所述手柄相互靠近的一侧设置有弹簧，所述保险横插的另一端分别卡设 在卡槽三内。 优选的，所述截齿柄远离截齿头的一端外侧开设有环形安装槽。 优选的，两个所述手柄相互靠近的一侧分别固定连接有弹簧固定柱，且弹簧的两 端分别固定套设在弹簧固定柱的柱体外侧。 优选的，所述保险竖插有若干个并呈发散式分布在内轴的一端外侧。 优选的，所述翅板和卡槽一均有若干个且呈发散式分布在内轴的一端周围。 优选的，所述底盖的一侧与拧板接触连接。 与现有技术相比，本发明提供了一种矿用截齿，具备以下有益效果： 本发明通过各个部件之间的相互协作实现了截齿上的磨损件硬质合金刀头的快 3 CN 111577276 A 说　明　书 2/3 页 速更换，硬质合金刀头与截齿头的紧密程度较高，且通过保险结构，有效的防止了硬质合金 刀头产生松动，便捷了人们的使用，满足了人们在生产生活中的使用需求。 附图说明 图1为本发明提出的一种矿用截齿的主视剖面结构示意图； 图2为本发明提出的一种矿用截齿的部分的部分的主视剖面结构示意图； 图3为本发明提出的一种矿用截齿的翅板处的俯视剖面结构示意图； 图4为本发明提出的一种矿用截齿的锁紧套环的俯视剖面示意图。 图中：截齿头1、硬质合金刀头2、截齿柄3、内轴4、翅板5、锁紧套环6、拧板7、保险竖 插8、底盖9、保险横插10、弹簧11、弹簧固定柱12、手柄13。
