背接触太阳电池


技术摘要:

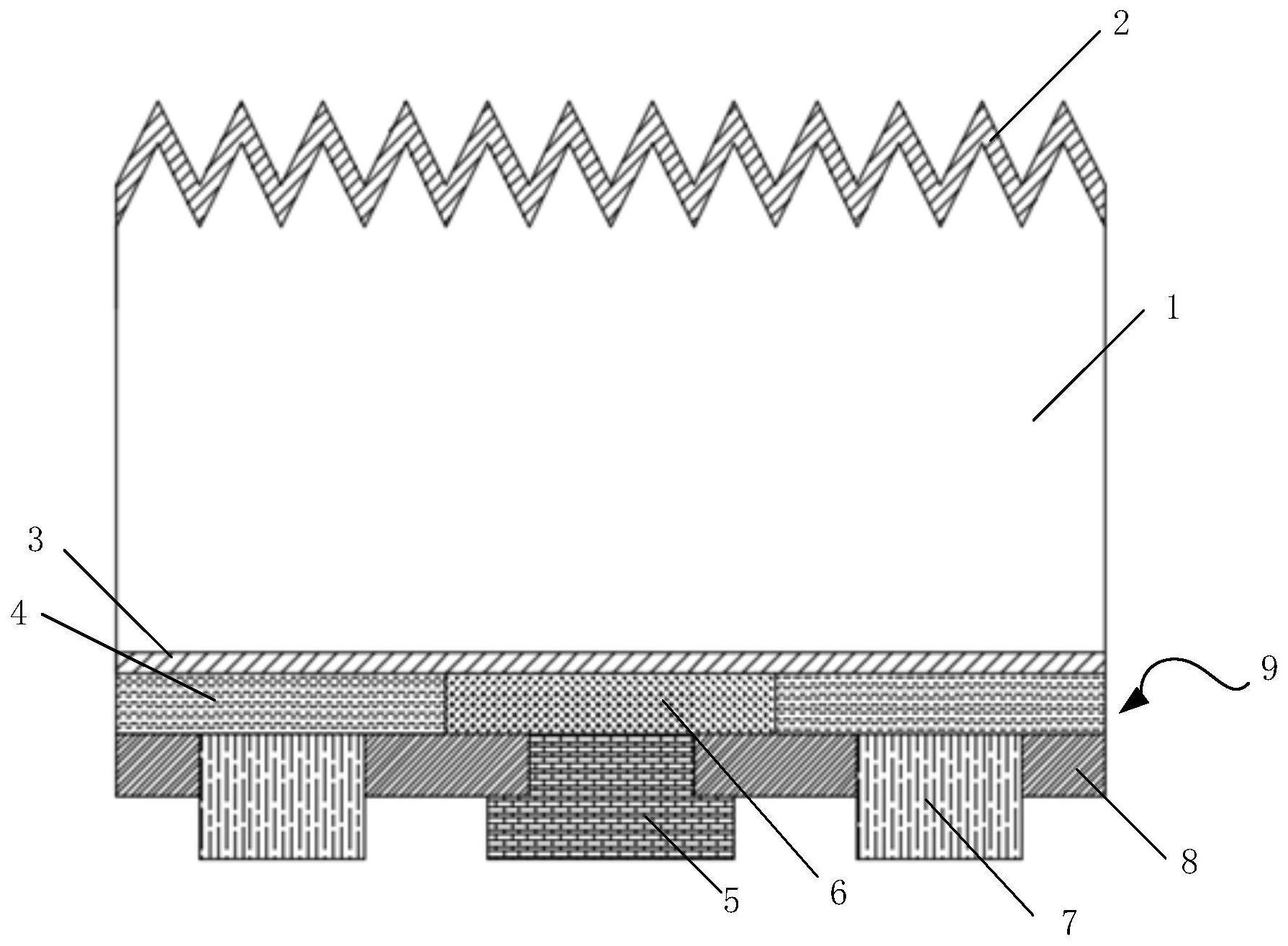

本申请公开了一种背接触太阳电池,包括基底,基底的正面设置有正面钝化减反射层,基底的背面依次设置有背面隧穿钝化层、背面掺杂膜层及背面介质膜层,背面掺杂膜层包括p型掺杂膜层区域和n型掺杂膜层区域;p型掺杂膜层区域与n型掺杂膜层区域呈叉指状间隔排列或间隔排列  全部
背景技术:
背接触太阳电池,又称为叉指状背接触(Interdigitated  Back  Contact;IBC)太 阳电池,其属于背接触太阳电池的一种。IBC太阳电池最大的特点是发射区电极和基区电极 都处于电池的背面,从而减少了遮光,提高了光电转换效率。太阳电池的增效和降低成本一 直是需要持续进行的重要课题。 钝化接触结构在太阳电池方案中作为降低金属复合的重要方案,应用于各种电池 结构中。在钝化接触结构中,掺杂膜层的掺杂浓度通常会影响电池的电极接触性能,掺杂膜 层的掺杂溶度越高,则钝化层与栅线接触区的宽度将变得越薄,则接触区的电阻可以将的 很小,电子更容易通过隧道效应贯穿势垒形成隧道电流。但是,在p型掺杂膜层的应用中,更 易出现掺杂浓度较低无法形成良好接触的情况。 目前IBC太阳电池通常使用n型硅片作为基底材料,n型硅片目前商业化的成本仍 然略高于p型硅片。此外,现有的IBC太阳电池通常使用银材料形成背面电极。银材料作为贵 金属,其成本较高,不利于产业化成本的降低。银材料和掺杂层形成接触时,掺杂层的掺杂 浓度越高,银材料的栅线和掺杂层的接触电阻会越低,即掺杂层的掺杂浓度越高,栅线和掺 杂层才能有更好的接触。但是,由于n型硅片通常较难做到较高的掺杂浓度,使得接触区电 阻较大,影响电池性能。
技术实现要素:
鉴于现有技术中的上述缺陷或不足,期望提供一种背接触太阳电池,至少用以解 决现有IBC太阳电池成本较高、电池性能需要提高的问题。 第一方面,本发明提供一种背接触太阳电池,包括基底,所述基底的正面设置有正 面钝化减反射层,所述基底的背面依次设置有背面隧穿钝化层、背面掺杂膜层及背面介质 膜层,所述背面掺杂膜层包括p型掺杂膜层区域和n型掺杂膜层区域;所述p型掺杂膜层区域 与所述n型掺杂膜层区域呈叉指状间隔排列或间隔排列,所述基底为p型基底;所述背面介 质膜层设置有暴露所述n型掺杂膜层区域的负电极栅线图案,以及暴露所述p型掺杂膜层区 域的正电极栅线图案;所述负电极栅线图案内形成有负极栅线,所述正电极栅线图案内形 成有正极栅线,还包括负极连接电极和正极连接电极,所述负极连接电极连接多条所述负 极栅线,所述正极连接电极连接多条所述正极栅线,所述正极栅线为铝栅线。 进一步地,所述负极栅线为银栅线,所述银栅线的宽度为10um~100um。 进一步地,所述铝栅线的宽度为20um~200um。 进一步地,所述n型掺杂膜层区域的宽度为0.08~3mm,所述p型掺杂膜层区域的宽 度为0.05~1mm。 进一步地,所述背面掺杂膜层的材料包括多晶硅、非晶硅、微晶硅中的一种或任意 3 CN 111599874 A 说 明 书 2/5 页 两种以上组合。 进一步地,所述n型掺杂膜层区域掺杂有VA族元素,所述p型掺杂膜层区域掺杂有 IIIA族元素。 进一步地,所述VA族元素的掺杂浓度为1×1017~5×1021cm-3,所述IIIA族元素的 掺杂浓度为1×1017~5×1020cm-3。 进一步地,所述正面钝化减反射层的材料包括氮化硅、氧化硅、氮氧化硅、氧化铝、 碳化硅中的一种或任意两种以上组合;和/或, 所述背面介质膜层的材料包括氮化硅、氧化硅、氮氧化硅、氧化铝、碳化硅中的一 种或任意两种以上组合;和/或, 所述背面隧穿钝化层的材料包括氮化硅、氧化硅、氮氧化硅、氧化铝、碳化硅和非 晶硅中的一种。 进一步地,所述正极连接电极的材料包括银、铜、铝、镍中的一种或任意两种以上 组合;所述负极连接电极的材料包括银、铜、铝、镍中的一种或任意两种以上组合。 进一步地,所述正面钝化减反射层与所述p型基底之间形成有正面掺杂层;所述正 面掺杂层为n型掺杂层或p型掺杂层。 上述方案,基底采用p型基底,相对于采用n型基底,降低了成本。此外,在p型掺杂 膜层区域形成铝栅线,铝作为IIIA族元素,对p型掺杂膜层区具有一定的掺杂作用,因此可 以降低对p型掺杂膜层区域自身掺杂浓度的要求,较采用银栅线,大大降低了p型掺杂膜层 区域的掺杂难度。在对p型掺杂膜层区域形成铝栅线的过程中,使得铝作为IIIA族掺杂剂提 高了接触区域的硅的掺杂浓度,从而使得铝栅线和p型掺杂膜层区域的接触电阻大幅降低。 解决了现有IBC电池结构中,接触电阻过高的问题。还有,采用铝栅线较采用银栅线还降低 了生产成本。 附图说明 通过阅读参照以下附图所作的对非限制性实施例所作的详细描述,本申请的其它 特征、目的和优点将会变得更明显: 图1为本发明实施例提供的背接触太阳电池的结构示意图; 图2为本发明实施例提供的背接触太阳电池的电极示意图; 图3为本发明实施例提供的另一结构背接触太阳电池的结构示意图。
