技术摘要：

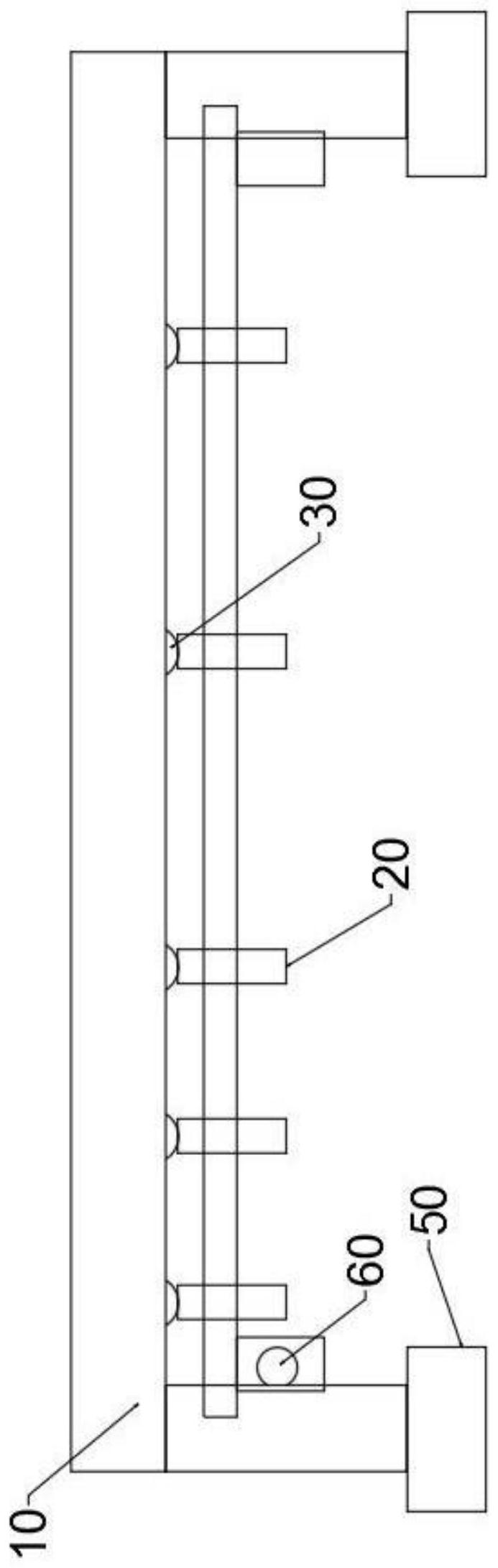

本发明提供一种水利工程河流水质检测用集水设备，涉及水质检测技术领域。集水设备包括二段升降架、集水管、封堵单元及弹震组件。二段升降架包括主升降架和副升降架，主升降架能够带动副升降架升降，副升降架能够相对于主升降架升降，集水管设置于副升降架，封堵单元设  全部
背景技术：
对于河流的水质检测，是水利工程使用中所必须进行的常态化检测。 河流较窄时，河道监测人员可以依靠单独的取样设备进行取样并移交给检验人员 进行检测分析。 但是一般的检测方式通常为河道检测人员在岸边(或乘船)分别在河道的不同位 置采集不同深度的水样，并分别标准采集地点和采集深度，此种方式耗时长，效率低。
