技术摘要：
本发明公开了一种真空镀铝覆膜机快速冷却干燥机构及其冷却方法，该机构包括工作台，固定撑杆的上表面活动安装有两个滑动座，滑动座的上表面均固定安装有支撑臂，支撑臂的顶端固定有安装夹头，安装侧板之间设置有加热辊和冷却辊，工作台的顶部设置有三个传送皮带，安装  全部
背景技术：
覆膜机可分为即涂型覆膜机和预涂型覆膜机两大类，是一种用于纸类、板材、裱膜 专用设备，经橡皮滚筒和加热滚筒加压后合在一起，形成纸塑合一的产品； 专利文件(CN110721848A)公开了一种铜版纸表面覆膜装置，该覆膜装置不具有冷 却功能，无法在干燥、冷却两种方式间来回切换，而且干燥方式单一，只采用一种方式进行 干燥，干燥、冷却效果差，工作效率低，冷却辊长时间工作容易升温，无法对器降温时会导致 冷却辊无法继续投入使用，使得整个冷却干燥机构无法持续工作。
技术实现要素：

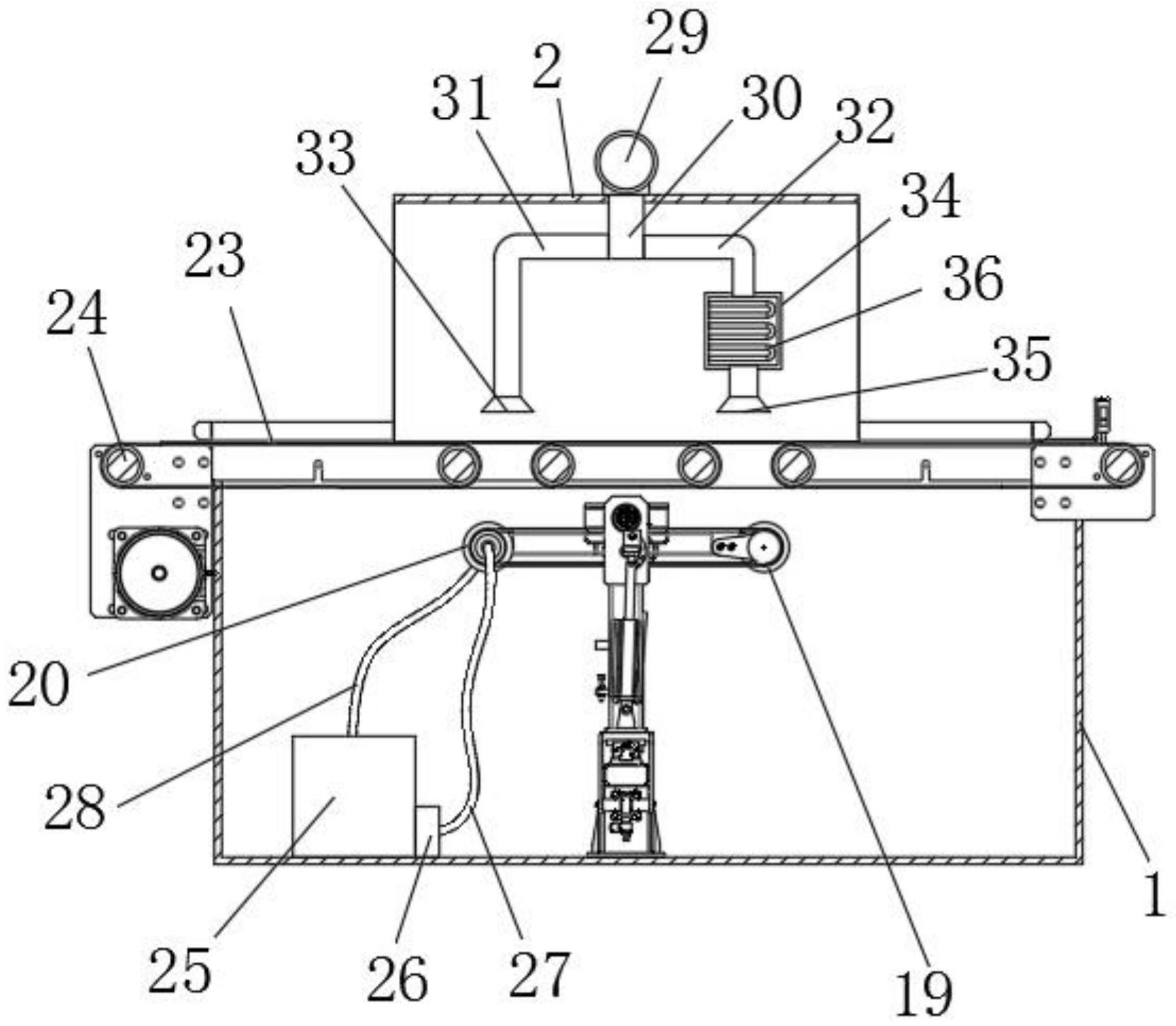

本发明的目的在于提供一种真空镀铝覆膜机快速冷却干燥机构及其冷却方法，本 发明通过在工作台的顶部设置三个传送皮带，并通过传送电机进行驱动，相邻两个传送皮 带间均设置有空隙，通过在传送皮带的下方设置加热辊和冷却辊，控制第二气缸的输出杆 伸出和收缩，来控制滑动杆在弧形滑槽内的滑动，并配合第一齿轮、第二齿轮来控制齿轮中 心轴的转动方向，从而带动安装侧板转动，从而带动使加热辊、冷却辊分别转动到相对应的 两个传送皮带之间的空隙处，对镀铝产品进行干燥和冷却，解决了现有真空镀铝覆膜机冷 却干燥机构操作不便，无法在干燥、冷却两种方式间来回切换的技术问题； 本发明通过在安装罩壳的顶部安装风机，通过风机将空气抽入导风通道中，使空 气分别进入到第二导管、第一导管内，通过加热箱对第二导管导入的空气进行加热，并分别 通过第二喷头、第一喷口向下喷出，对镀铝产品的上表面进行吹风，从而对镀铝产品进行干 燥和冷却，该冷却干燥机构采用吹风和辊接触两种方式同时对镀铝产品进行干燥和冷却， 解决了现有真空镀铝覆膜机冷却干燥机构干燥、冷却方式单一，干燥、冷却效果差，工作效 率低的技术问题； 本发明通过通过在工作台的内侧安装水箱，通过水泵抽水，将冷却水送入进水管 中，冷却水通过进水管进入到冷却辊中，从而对冷却辊进行降温，冷却辊中的水通过出水管 重新流入到水箱中，该冷却干燥机构实现了冷却水在水箱和冷却辊之间的循环流动，解决 了现有真空镀铝覆膜机冷却干燥机构无法保证冷却辊持续工作的技术问题。 本发明的目的可以通过以下技术方案实现： 一种真空镀铝覆膜机快速冷却干燥机构，包括工作台，所述工作台的内侧底壁中 间位置处通过螺栓固定安装有支撑底座，所述支撑底座的顶部通过焊接固定安装有固定撑 杆，所述固定撑杆的上表面活动安装有两个滑动座，所述滑动座的两侧均通过螺栓竖直固 定有第一连接板，两个所述第一连接板分别位于固定撑杆的两侧，两个所述第一连接板的 底端之间固定安装有连接杆，所述连接杆位于固定撑杆的下方，所述固定撑杆的底面固定 4 CN 111546746 A 说　明　书 2/6 页 安装有两个第一气缸，两个所述第一气缸在固定撑杆的底面呈对称分布，所述第一气缸的 一端与相对应的连接杆铰接； 两个所述滑动座的上表面均通过螺栓固定安装有支撑臂，所述支撑臂的顶端通过 焊接固定安装有安装夹头，所述安装夹头为空心结构，所述安装夹头的内部设置有第二齿 轮和第一齿轮，所述第二齿轮和第一齿轮呈上、下分布，所述第二齿轮和第一齿轮相互啮 合，所述第一齿轮与安装夹头的内壁转动连接，所述支撑臂的一侧铰接有第二气缸，所述第 二气缸的输出杆顶端通过螺栓固定安装有第二连接板，所述第二连接板通过滑动杆与第一 齿轮连接； 所述第二齿轮的轴心位置处固定安装有齿轮中心轴，所述齿轮中心轴通过轴承与 安装夹头的侧壁转动连接，所述齿轮中心轴的一端贯穿安装夹头的一侧侧壁并延伸至安装 夹头的外侧，且所述齿轮中心轴位于安装夹头外侧的一端固定安装与连接座固定连接，两 个所述连接座相对的一侧均通过焊接固定安装有安装侧板，两个所述安装侧板之间垂直设 置有两个连接横杆，两个所述连接横杆的两端分别与两个安装侧板的内侧面焊接固定，两 个所述安装侧板之间设置有加热辊和冷却辊，所述加热辊和冷却辊分别位于安装侧板内侧 面的两端，所述加热辊和冷却辊均通过轴承与两个安装侧板转动连接； 所述工作台的顶部设置有开口，所述工作台的顶部设置有三个传送皮带，所述传 送皮带内侧设置有两个传动辊，传动辊通过安装在工作台外壁上的传动电机驱动，所述工 作台的顶部中间位置处固定安装有安装罩壳，所述安装罩壳的顶部固定安装有风机，所述 风机的输出口处固定安装有导风通道，所述导风通道的两侧分别连接有第一导管、第二导 管，所述第一导管的底端固定安装有第一喷口，所述第二导管的底端固定安装有加热箱，所 述加热箱的两侧与安装罩壳的内壁固定连接，所述加热箱的底部固定安装有第二喷头。 进一步的，所述加热箱的内侧固定安装有电热管。 进一步的，三个所述传送皮带呈并排分布，相邻两个所述传送皮带之间设置有空 隙，相邻两个所述传送皮带的间距相等。 进一步的，所述第一喷口、第二喷头分别位于三个所述传送皮带之间的两处空隙 正上方。 进一步的，所述冷却辊为空心结构，所述工作台的内侧底壁固定安装有水箱，所述 水箱的一侧固定安装有水泵，所述水泵的输出口固定连接有进水管，所述进水管的一端通 过旋转接头与冷却辊的一端连接，所述冷却辊的另一端通过旋转接头连接有出水管，所述 出水管的一端与水箱的顶部连接。 进一步的，其中一个所述安装侧板的外侧面上固定安装有转动电机，所述转动电 机的输出轴与加热辊的一端固定连接，所述加热辊和冷却辊上均固定安装有两个皮带轮， 所述加热辊和冷却辊上相对应的两个皮带轮之间通过皮带传动连接。 进一步的，所述第一齿轮的两侧均通过焊接固定安装有滑动杆，所述滑动杆分别 位于第一齿轮一侧表面偏外沿位置处，所述安装夹头的两侧侧壁上均开设有弧形滑槽，两 个所述滑动杆分别滑动安装在两个弧形滑槽内，其中一个滑动杆的一端穿过弧形滑槽并延 伸至安装夹头的外侧，且所述滑动杆的位于安装夹头外侧的一端与第二连接板固定连接。 进一步的，两个所述滑动座在固定撑杆的上表面呈对称分布，所述固定撑杆的上 表面固定安装有两个滑轨，所述滑动座的底面固定安装有滑块，所述滑动座通过滑块、滑轨 5 CN 111546746 A 说　明　书 3/6 页 与固定撑杆滑动连接。 一种真空镀铝覆膜机快速冷却干燥机构的冷却方法，该方法的具体步骤为： 步骤一、镀铝完成后的产品输送到外侧的传送皮带上，启动第二气缸，第二气缸的 输出杆伸出，并通过第二连接板带动滑动杆在弧形滑槽内滑动，滑动杆带动第一齿轮转动， 第一齿轮带动第二齿轮转动，第二齿轮带动齿轮中心轴转动，并通过连接座带动安装侧板 转动，安装侧板安装有加热辊的一端向上转动，使加热辊转动到两个传送皮带之间的空隙 处，同时启动转动电机，转动电机带动加热辊、冷却辊转动，此时镀铝产品移动到加热辊上， 通过加热辊对镀铝产品的底部进行接触使其干燥，同时启动风机，风机将空气抽入导风通 道中，空气进入到第一导管，第一导管的空气进入加热箱中，通过电热管加热后从第二喷头 向下喷出，对镀铝产品的上表面进行吹风干燥； 步骤二、干燥完成的镀铝产品移动到另外两个传送皮带之间的空隙处时，启动第 二气缸，第二气缸的输出杆收缩，并带动安装侧板安装有冷却辊的一端向上转动，使冷却辊 转动到另外两个传送皮带之间的空隙处，通过冷却辊对镀铝产品的底部进行接触使其冷 却，通过水泵抽水，将冷却水送入进水管中，并进入冷却辊中，冷却辊中的水通过出水管重 新流入到水箱中，风机将空气抽入导风通道中，空气进入到第一导管内，并通过第一喷口向 下喷出，对镀铝产品的上表面进行吹风冷却，冷却完成的镀铝产品通过传送皮带移动到安 装罩壳外部进行收集。 本发明的有益效果： 本发明通过在工作台的顶部设置三个传送皮带，并通过传送电机进行驱动，相邻 两个传送皮带间均设置有空隙，通过在传送皮带的下方设置加热辊和冷却辊，控制第二气 缸的输出杆伸出和收缩，来控制滑动杆在弧形滑槽内的滑动，并配合第一齿轮、第二齿轮来 控制齿轮中心轴的转动方向，从而带动安装侧板转动，从而带动使加热辊、冷却辊分别转动 到相对应的两个传送皮带之间的空隙处，对镀铝产品进行干燥和冷却，该冷却干燥机构操 作灵活，快速方便，能够在干燥和冷却两种模式间来回切换，设计合理； 本发明通过在安装罩壳的顶部安装风机，通过风机将空气抽入导风通道中，使空 气分别进入到第二导管、第一导管内，通过加热箱对第二导管导入的空气进行加热，并分别 通过第二喷头、第一喷口向下喷出，对镀铝产品的上表面进行吹风，从而对镀铝产品进行干 燥和冷却，该冷却干燥机构采用吹风和辊接触两种方式同时对镀铝产品进行干燥和冷却， 有效提高了干燥、冷却效果，从而提高了工作效率； 本发明通过通过在工作台的内侧安装水箱，通过水泵抽水，将冷却水送入进水管 中，冷却水通过进水管进入到冷却辊中，从而对冷却辊进行降温，冷却辊中的水通过出水管 重新流入到水箱中，该冷却干燥机构实现了冷却水在水箱和冷却辊之间的循环流动，保证 了冷却辊的冷却效果，实现了冷却辊的持续工作。 附图说明 为了便于本领域技术人员理解，下面结合附图对本发明作进一步的说明。 图1为本发明一种真空镀铝覆膜机快速冷却干燥机构的结构示意图； 图2为本发明一种真空镀铝覆膜机快速冷却干燥机构的局部结构图； 图3为本发明中支撑底座、固定撑杆、滑动座、支撑臂和安装夹头的装配立体图； 6 CN 111546746 A 说　明　书 4/6 页 图4为本发明支撑底座、固定撑杆、滑动座、支撑臂和安装夹头另一角度的装配立 体图； 图5为本发明中支撑臂、安装夹头和第二气缸的装配立体图； 图6为本发明中支撑臂、安装夹头的装配剖面图； 图7为本发明中支撑臂、安装夹头和第二气缸的装配侧视图； 图8为本发明安装侧板、加热辊、冷却辊和转动电机的装配立体图。 图中：1、工作台；2、安装罩壳；3、支撑底座；4、固定撑杆；5、滑动座；6、支撑臂；7、第 一气缸；8、连接杆；9、第一连接板；10、第二连接板；11、第二气缸；12、安装夹头；121、弧形滑 槽；13、滑动杆；14、第一齿轮；15、第二齿轮；16、齿轮中心轴；17、连接座；18、安装侧板；19、 加热辊；20、冷却辊；21、转动电机；22、连接横杆；23、传送皮带；24、传动辊；25、水箱；26、水 泵；27、进水管；28、出水管；29、风机；30、导风通道；31、第一导管；32、第二导管；33、第一喷 口；34、加热箱；35、第二喷头；36、电热管。
