技术摘要：

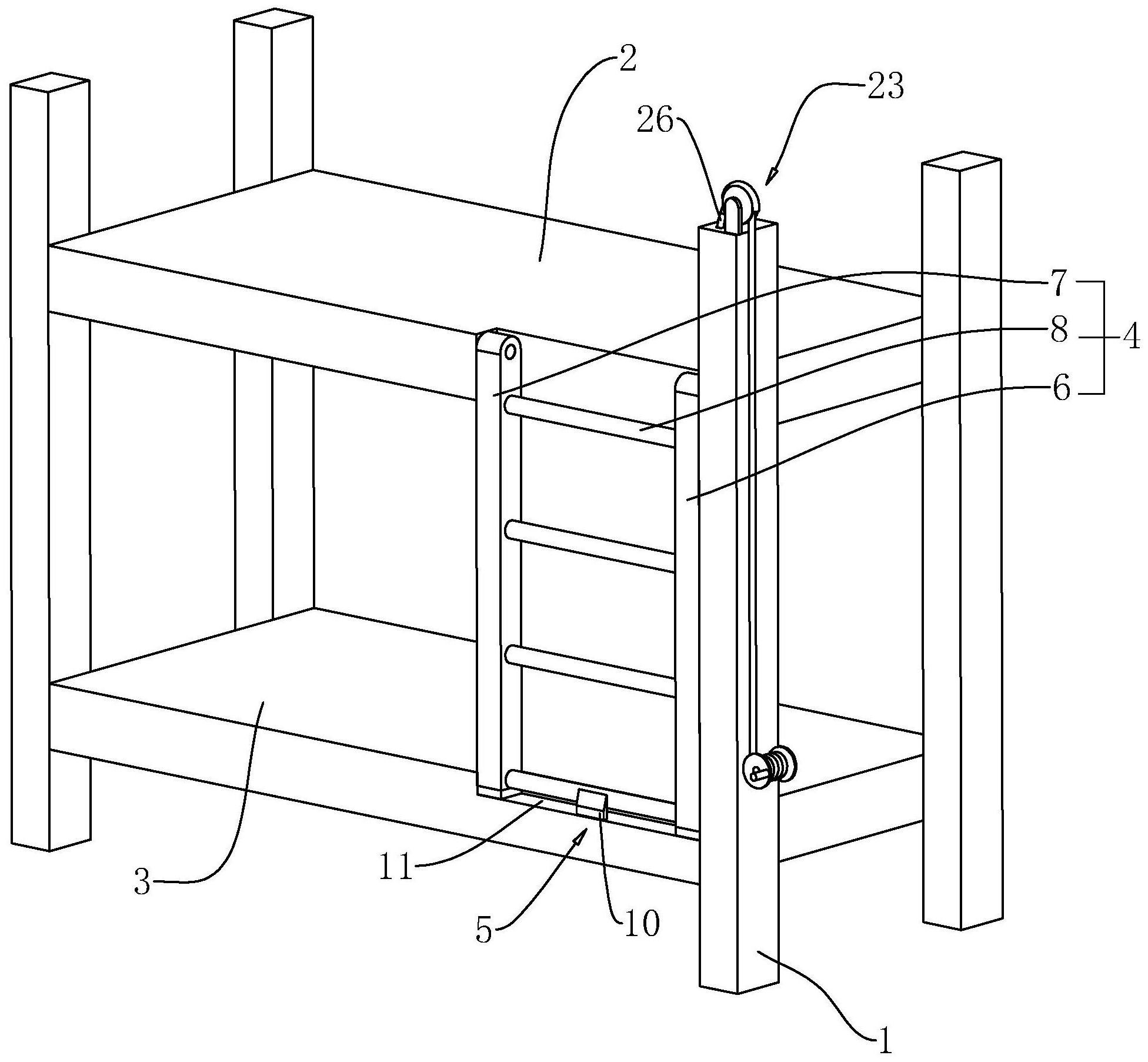

本申请公开了一种双层床，涉及家具的领域，其包括有床架、与床架固定的上铺层、与床架固定的下铺层以及梯子；梯子上端与上铺层转动连接设置，梯子包括有第一竖杆、第二竖杆和多个横杆，多个横杆固定在第一竖杆和第二竖杆之间，第一竖杆靠近下端的部分开有开口朝下的第  全部
背景技术：
双层床是集体宿舍中常用的一种家具，双层床主要结构包括有上铺层、下铺层、床 架以及梯子。市场上常见的双层床均是将梯子的上端与上铺层固定连接，然后将梯子的下 端与下铺层固定连接，人员要去上铺层时，通过梯子上去。但是梯子通常呈竖直方向摆放， 人员在爬到上铺层上时，需要垂直向上爬，增大了爬梯子的难度，还有待改进。
技术实现要素：
为了解决方便人员爬梯子的问题，本申请提供的一种双层床，采用如下的技术方 案： 一种双层床，包括有床架、与床架固定的上铺层、与床架固定的下铺层以及梯子；所述 梯子上端与上铺层转动连接设置，所述梯子包括有第一竖杆、第二竖杆和多个横杆，多个横 杆固定在第一竖杆和第二竖杆之间，所述第一竖杆靠近下端的部分开有开口朝下的第一滑 动槽，所述第一滑动槽内滑动连接有第一滑动杆；所述第二竖杆靠近下端的部分开有开口 朝下的第二滑动槽，所述第二滑动槽内滑动连接有第二滑动杆；所述床架上还设有能够将 第一滑动杆滑入至第一滑动槽、以及将第二滑动杆滑入至第二滑动槽内的收取机构；所述 下铺层上设置有能够用于限制横杆移动的限位组件。 通过采用上述技术方案，当人员想要爬梯子时，将梯子下端向远离下铺层的方向 转动，第一滑动杆和第二滑动杆在自重的作用力下向第一滑动槽和第二滑动槽外移动，使 得第一滑动杆和第二滑动杆的下端与地面抵接，整个梯子呈倾斜设置，便于人员爬梯子。当 不需要使用梯子时，可以将第一滑动杆和第二滑动杆分别收至第一滑动槽和第二滑动槽 内，并使得梯子呈垂直状态摆放，起到节省空间的作用。 优选的，所述限位组件包括有顶出弹簧和限位件；所述下铺层上开有供横杆、第一 竖杆以及第二竖杆插入的让位槽，所述下铺层上开有供限位件滑动的第三滑动槽，顶出弹 簧位于第三滑动槽内并对限位件施加向上顶出的力，所述限位件呈T型设置，所述限位件上 端穿出至第三滑动槽以上并对横杆进行限位。 通过采用上述技术方案，当梯子呈竖直状态摆放时，横杆位于让位槽处且受到限 位件的限制，限位件限制了横杆的移动，从而实现了对梯子的稳定。 优选的，所述限位件上端设置有沿横杆插入让位槽方向的倾斜面。 通过采用上述技术方案，在将梯子从倾斜状态转动至垂直状态的过程中，横杆逐 渐移动至让位槽内，横杆先是与限位件上的倾斜面接触并对横杆施加向下的力，使得限位 件向下移动且顶出弹簧受力压缩，知道横杆穿过限位件后，限位件在顶出弹簧的作用力下 向上移动，此时的横杆在让位槽内且一侧能够与限位件抵接，倾斜面的设置实现了无需人 员挤压限位件，便于自动对横杆进行限位。 4 CN 111713912 A 说　明　书 2/5 页 优选的，所述让位槽还供第一滑动杆和第二滑动杆的下端插入，所述让位槽底部 与第一滑动杆下端抵接以限制第一滑动杆滑出第一滑动槽，让位槽底部与第二滑动杆下端 抵接以限制第二滑动杆滑出第二滑动槽。 通过采用上述技术方案，当横杆插入至让位槽内时，第一滑动杆下端和第二滑动 杆下端均嵌入至让位槽内并受到让位槽的限位，避免第一滑动杆和第二滑动杆的任意滑 动。 优选的，所述收取机构包括有拉绳组件以及用于收紧拉绳组件的收紧组件；所述 拉绳组件包括有第一拉绳、第二拉绳以及总拉绳；所述第一竖杆上开有第一穿孔，所述第二 竖杆上开有第二穿孔，其中一个横杆上开有连通第二穿孔和第一穿孔的横通道，所述床架 上开有拉绳通道；第一拉绳的一端与第一滑动杆固定连接，第一拉绳的另一端穿出第一穿 孔后插入至拉绳通道内并与总拉绳固定连接；第二拉绳的一端与第二滑动杆固定连接，第 二拉绳的另一端依次穿过第二穿孔、横通道和第一穿孔后插入至拉绳通道内并与总拉绳固 定连接；总拉绳的另一端与收紧组件连接。 通过采用上述技术方案，只要对总拉绳进行抽出，便可同时实现第一滑动杆滑入 至第一滑动槽内，第二滑动杆滑入至第二滑动槽内，具有方便控制的效果。 优选的，当横杆被限位组件限制位置时，所述第一穿孔上供第一拉绳的穿出的开 口与所述拉绳通道上供第一拉绳穿入的开口对齐。 通过采用上述技术方案，在将总拉绳进行抽出时，还会将第一竖杆远离下铺层的 一端向靠近下铺层的方向转动，直到梯子呈垂直设置，通过拉动总拉绳，还能实现梯子的垂 直摆放。 优选的，所述收紧组件包括有固定于床架的上固定盘以及转动连接于床架的下滚 动盘；所述上固定盘位于上铺层上方，所述下滚动盘位于下铺层和上铺层之间；所述总拉绳 远离第一拉绳和第二拉绳的一端穿出拉绳通道后绕过上固定盘并与下滚动盘固定连接。 通过采用上述技术方案，总拉绳从上固定盘上绕过，便于上铺的人员对总拉绳进 行操作，下滚动盘便于下铺层的人对总拉绳进行操作，不管人员位于上铺层还是下铺层，均 可直接实现对总拉绳的操作。 优选的，所述上固定盘上的上端固定有弧形挡片，所述弧形挡片与上固定盘之间 形成弧形通道，总拉绳穿过弧形通道设置。 通过采用上述技术方案，起到稳定总拉绳的作用。 优选的，所述第一滑动杆朝向下铺层的一侧铰接有第一支撑杆，所述第一滑动杆 上开有供第一支撑杆嵌入的第一嵌入槽；所述第二滑动杆朝向下铺层的一侧铰接有第二支 撑杆，所述第二滑动杆上开有供第二支撑杆嵌入的第二嵌入槽。 通过采用上述技术方案，当梯子倾斜设置并用于人员攀爬时，可以将人员的这个 第一滑动杆滑出第一滑动槽，再将第一支撑杆转动，使得第一支撑杆远离铰接处的一端与 地面抵接，起到加强支撑的效果。同理，第二滑动杆滑出第二滑动槽，再将第二支撑杆转动， 使得第二支撑杆远离铰接处的一端与地面抵接。 综上所述，本申请具有以下有益效果： 1.可以将梯子呈倾斜放置，第一滑动杆滑出第一滑动槽，第二滑动杆滑出第二滑动槽， 第一滑动杆和第二滑动杆的下端均与地面抵接，起到支撑的作用，梯子呈倾斜状，便于人员 5 CN 111713912 A 说　明　书 3/5 页 爬梯子； 2.不管人员在上铺层还是下铺层，均可以对总拉绳进行拉动，实现梯子从倾斜状态变 为垂直状态，具有方便收起梯子的效果。 附图说明 图1是本申请实施例中的梯子呈垂直放置时的整体结构示意图； 图2是本申请实施例的局部结构爆炸示意图； 图3是本申请实施例的局部结构剖面示意图； 图4是本申请实施例中的梯子呈倾斜放置时的整体结构示意图； 图5是本申请实施例中的第一滑动杆和第一支撑杆的局部结构爆炸示意图； 图6是图3中的A处的局部结构放大示意图； 图7是图4中的B处的局部结构放大示意图。 附图标记：1、床架；2、上铺层；3、下铺层；4、梯子；5、限位组件；6、第一竖杆；7、第二 竖杆；8、横杆；9、顶出弹簧；10、限位件；11、让位槽；12、第三滑动槽；13、倾斜面；14、第一滑 动槽；15、第一滑动杆；16、第二滑动槽；17、第二滑动杆；18、第一支撑杆；19、第一嵌入槽； 20、第二支撑杆；21、第二嵌入槽；22、拉绳组件；23、收紧组件；24、第一拉绳；25、第二拉绳； 26、总拉绳；27、第一穿孔；28、第二穿孔；29、横通道；30、拉绳通道；31、上固定盘；32、下滚动 盘；33、弧形挡片。
