技术摘要：
本发明一种火花探测与熄灭移动物联网系统，属于火花探测与熄灭技术领域，该系统包括火花探测器、火花熄灭单元、火花采集与控制单元、报警模块和远程监控单元；火花探测器将探测到的火花信号传送给火花采集与控制单元；将采集的火花信号传送给报警模块发出报警信号，同  全部
背景技术：
目前，在木材加工，石油化工，煤炭开采，工业除尘等领域的工况下，往往容易产生 火花，而在这些行业中，一旦产生火花极易发生火灾或粉尘爆炸等重大事故，所以火花探测 与熄灭系统在这些行业中是应用较为广泛的，但是考虑到传统火花探测与熄灭系统的核心 采集、控制、数据存储分析单元是基于没有网络扩展的集成电路芯片的，想要查看和调试系 统时只能到现场的控制箱处进行操作，虽然能够对整体系统实时监测，但是系统的消息反 馈不能通过远端实时查看，另外传统火花探测与熄灭系统的功能单一，缺少更多的对系统 工作状态的监测和提供用户联动接口的附加功能。
技术实现要素：

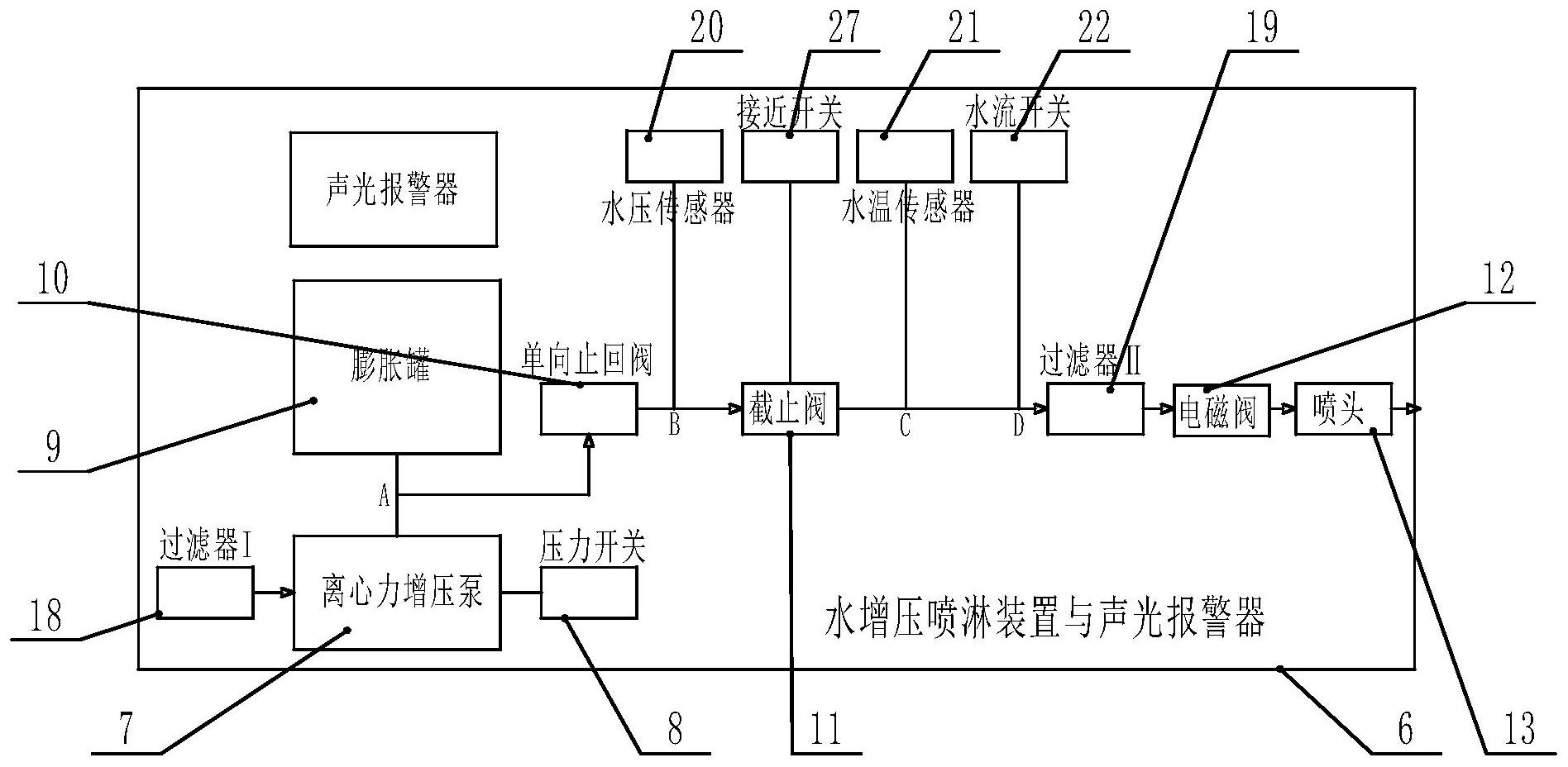

根据现有技术存在的问题，本发明公开了一种火花探测与熄灭移动物联网系统， 包括：火花探测器、火花熄灭单元、火花采集与控制单元、报警模块和远程监控单元； 所述火花探测器将探测到的火花信号传送给所述火花采集与控制单元； 所述火花采集与控制单元对所述火花探测器传送的火花信号进行采集并将采集 的火花信号传送给所述报警模块发出报警信号，同时根据采集到的火花信号控制所述火花 熄灭单元对火花进行熄灭； 所述远程监控单元接收所述火花采集与控制单元传送的火花信号、火花熄灭系统 传送的水压信号、接近开关信号、水温信号和水流信号，报警模块传送的报警信号进行远程 实时监控； 所述远程监控单元5同时接收所述火花采集与控制单元3传送的历史采集与控制 数据进行存储。 进一步地，所述火花熄灭单元采用水增压喷淋装置，所述水增压喷淋装置包括离 心增压泵、压力开关、膨胀罐、单向止回阀、截止阀、电磁阀和喷头； 所述压力开关控制所述离心增压泵达到设定压力； 所述离心增压泵将外部的水输送所述膨胀罐，同时再通过所述单向止回阀、截止 阀和电磁阀组成的管路将外部的水输送给所述喷头； 其中，所述膨胀罐和所述离心增压泵分别与所述单向止回阀一端相连接，所述单 向止回阀另一端与所述截止阀一端相连接，所述截止阀另一端与所述电磁阀一端相连接， 所述电磁阀的另一端与所述喷头相连接。 进一步地，所述火花采集与控制单元包括上位机、对火花探测器传送的火花信号 和所述火花熄灭单元传送的水压信号、接近开关信号、水温信号和水流信号进行采集的采 集模块、对所述火花熄灭单元和所述报警模块进行控制的控制模块和将所述上位机的存储 4 CN 111551260 A 说　明　书 2/6 页 数据传送到所述远程监控单元的通讯模块； 所述采集模块、所述控制模块、所述通讯模块分别与所述上位机进行连接； 所述控制模块还与所述电磁阀、与所述报警模块相连接； 所述通讯模块还与所述远程监控单元无线连接。 进一步地，所述水增压喷淋装置包括对外部水源进行过滤的过滤器Ⅰ和为防止所 述喷头堵塞对外部水进行进一步过滤的过滤器Ⅱ，所述过滤器Ⅰ与所述离心增压泵相连接， 所述过滤器Ⅱ的一端与所述截止阀相连接，所述过滤器Ⅱ的另一端与所述电磁阀相连接。 进一步地，所述水增压喷淋装置还包括对水压力进行检测的水压传感器，所述水 压传感器设置在所述单向止回阀和所述截止阀之间。 进一步地，所述水增压喷淋装置还包括对水的温度进行检测的水温传感器、对管 道里流通水进行检测的水流开关和检测所述截止阀关闭与否的接近开关， 所述水温传感器设置在所述截止阀和所述过滤器Ⅱ之间， 所述水流开关设置在所述截止阀和所述过滤器Ⅱ之间； 所述接近开关与所述截止阀相连接。 进一步地，所述报警模块采用声光报警器。 进一步地，所述火花采集与控制单元还包括显示所述上位机界面和人机交互程序 界面的LCD触摸屏。 进一步地，所述火花采集与控制单元还包括提供给用户作为其他工作设备联动作 用的开关量输出模块，所述开关量输出模块与所述上位机相连接。 进一步地，所述通讯模块包括NB-IoT子模块和NB卡，所述NB-IoT物联网子模块和 NB卡相连接。 由于采用了上述技术方案，本发明提供的一种火花探测与熄灭移动物联网系统， 通过在安装了水压传感器、接近开关、水温传感器，水流传感器，更精确的了解火花探测与 熄灭系统的工作状态，通过增加了通讯模块，使得系统的工作状态能够通过网路在终端App 或移动服务平台实时查看，并且提供多个开关量输出接口，便于用户实现风机、除尘器、管 道保温装置等设备的联动，该系统操作简单、方便和实用。 附图说明 为了更清楚地说明本申请实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 申请中记载的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下， 还可以根据这些附图获得其他的附图。 图1是本发明的模块图； 图2是本发明的火花探测器示意图； 图3是本发明的水增压喷淋装置与声光报警器示意图； 图4是本发明的采集与控制系统示意图； 图5是本发明的远程监控单元监视内容示意图。 图中：1、火花探测器，2、火花熄灭单元，3、火花采集与控制单元4、报警模块，5、远 程监控单元，6、水增压喷淋装置，7、离心增压泵，8、压力开关，9、膨胀罐，10、单向止回阀， 5 CN 111551260 A 说　明　书 3/6 页 11、截止阀，12、电磁阀，13、喷头，14、上位机，15、采集模块，16、控制模块，17、通讯模块，18、 过滤器Ⅰ，19、过滤器Ⅱ，20、水压传感器，21、水温传感器，22、水流开关，23、LCD触摸屏，24、 开关量输出模块，25、NB-IoT物联网子模块，26、NB卡，27、接近开关。
