技术摘要：
本发明涉及机电安装的技术领域，尤其是涉及一种10kv电力供电配套与控制方法、装置、设备以及介质，其包括：获取配电设备安装方案，从配电设备安装方案中获取安装场地信息以及设备清单信息；根据安装场地信息生成场地待检测数据，并根据场地待检测数据生成场地检测设备  全部
背景技术：
目前，电力系统是由发电厂、送变电线路、供配电所和用电等环节组成的电能生产 与消费系统。其功能是将自然界的一次能源通过发电动力装置转化成电能，再经输电、变电 和配电将电能供应到各用户。 现有的发电站或者配电设施中的电力系统，设定有不同的电压等级，包括220V、 380V、6.3kV、10kV、35kV、110kV、220kV、330kV、500kV以及1000kV。通常将35kV以上的电压线 路称为送电线路，35kV及其以下的电压线路称为配电线路，其中，10kv电压的电力供电系统 属于比较常见的配电线路的额定电压，可用于城市轨道交通的供电系统。 上述中的现有技术方案存在以下缺陷： 在10kv电压的电力供电系统中，通常是将相应的配电设备安装于高压配电柜内，再将 装有配电设备的高压配电柜安装在配电机房中。而在高压的供电系统中，由于电磁作用，配 电设备会发热，正常运行中其发热温度在正常温度值范围内，当发生接触不良、过负荷、受 潮或设备自身缺陷等故障时，都会在其故障点产生高于正常运行温度范围的热点，且随着 故障发展程度，其热点温度越高，此时如不报警，即使轻微过热故障都有可能很快发展为严 重故障，因此需要能够对高压配电柜内的温度进行有效的监控。
技术实现要素：

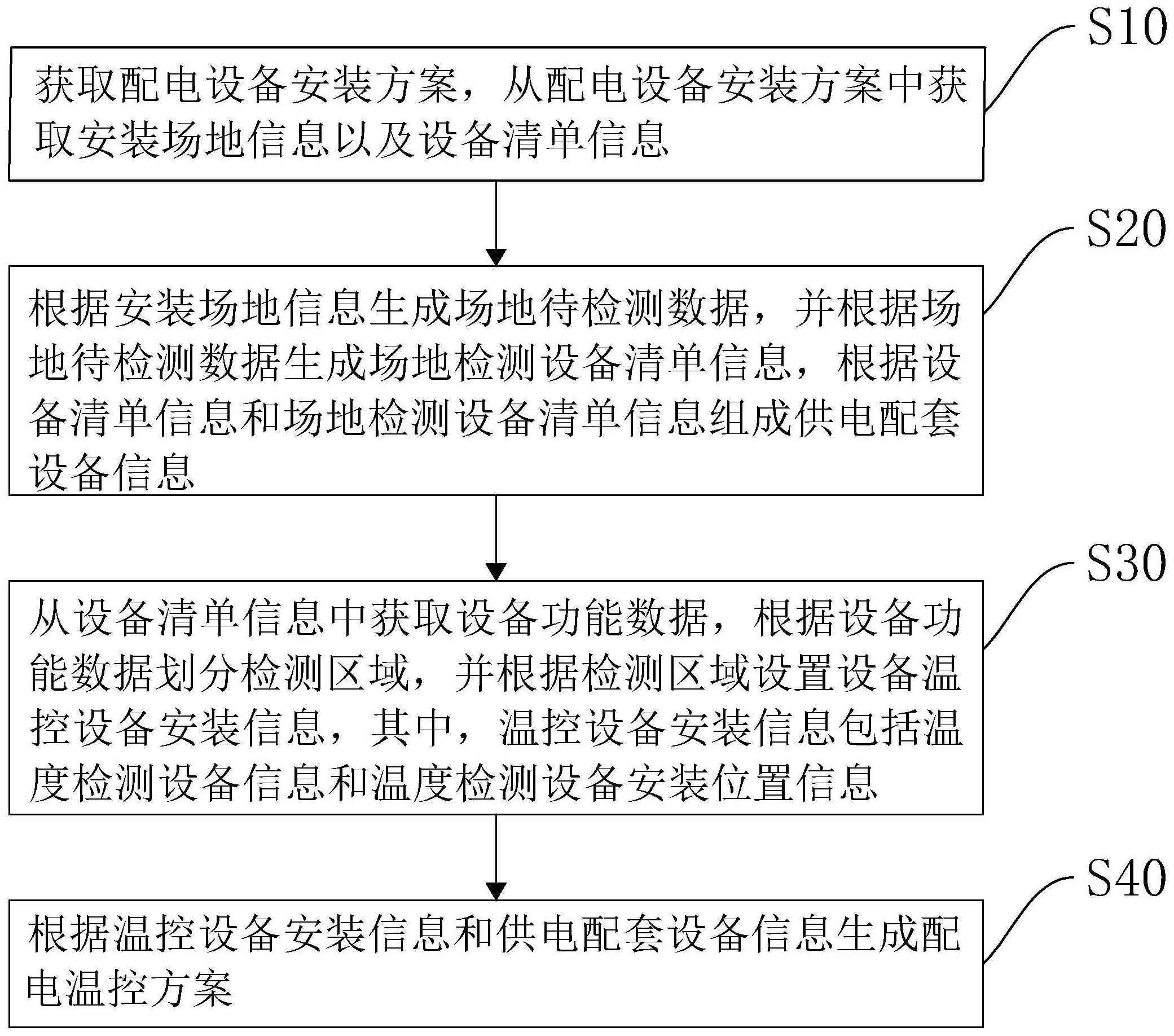

本发明的目的是提供一种能够对高压柜内的配电设备温度进行监控的10kv电力 供电配套与控制方法、装置、设备以及介质。 本发明的上述发明目的一是通过以下技术方案得以实现的： 一种10kv电力供电配套与控制方法，所述10kv电力供电配套与控制方法包括以下步 骤： S10：获取配电设备安装方案，从所述配电设备安装方案中获取安装场地信息以及设备 清单信息； S20：根据所述安装场地信息生成场地待检测数据，并根据所述场地待检测数据生成场 地检测设备清单信息，根据所述设备清单信息和所述场地检测设备清单信息组成供电配套 设备信息； S30：从所述设备清单信息中获取设备功能数据，根据所述设备功能数据划分检测区 域，并根据所述检测区域设置设备温控设备安装信息，其中，所述温控设备安装信息包括温 度检测设备信息和温度检测设备安装位置信息； S40：根据所述温控设备安装信息和所述供电配套设备信息生成配电温控方案。 通过采用上述技术方案，通过从配电设备安装方案中获取需要安装的设备清单信 4 CN 111614158 A 说　明　书 2/9 页 息，以及具体需要安装的场地的信息，生成该用于检测该场地的信息的场地检测设备清单 信息，使得得到的供电配套设备信息不仅能够检测配电设备，还能够通过检测场地的数据， 从而结合检测得到的场地的数据，获取到更准确的温度控制方案；通过设备功能数据划分 该检测区域，能够对实现同一功能的设备，采用相同的检测设备，从而能够节省设置检测温 度的设备的效率，进而有助于生成合适的温度检测设备安装位置信息；通过该温控设备安 装信息和供电配套设备信息生成配电温控方案，能够保证对配电设备的温度的检测和控 制。 本发明在一较佳示例中可以进一步配置为：步骤S20包括： S21：从所述安装场地信息划分湿度区域； S22：获取每一所述湿度区域对应的场地湿度数据，根据每一所述湿度区域的所述场地 湿度数据设置所述场地检测数据。 通过采用上述技术方案，通过根据安装场地信息中划分湿度区域，能够获取到该 每一区域的场地湿度数据，从而能够该根据该场地湿度数据设置对应的检测方案，使得得 到的检测方案能够结合配电设备的场地的情况，提高了检测和控制方案的精确性。 本发明在一较佳示例中可以进一步配置为：步骤S40包括： S41：从所述温控设备安装信息中获取每一所述检测区域的温度检测设备标识； S42：从所述供电配套设备信息中的所述设备清单信息中获取每一所述温度检测设备 标识对应的待检测设备信息； S43：根据所述待检测设备信息和对应的温度检测设备标识，生成所述配电温控方案。 通过采用上述技术方案，通过设置每个温度检测设备标识对应的待检测设备信 息，能够在根据配电温控方案中进行检测时，通过温度检测设备标识对应的设备，定位对应 的待检测设备，从而提升了对配电设备温度监控的效率。 本发明在一较佳示例中可以进一步配置为：步骤S43包括： S431：设置温度阈值模型； S432：从所述场地检测设备清单信息中获取场地检测设备标识，并将每个所述温度检 测标识和所述场地检测设备标识检测到的数据输入至所述温度阈值模型中，得到对应的所 述配电温控方案。 通过采用上述技术方案，通过根据配电温控方案预设该温度阈值模型，能够将检 测得到的数据输入至该模型中，从而能够快速得到对应的所述配电温控方案，提升了对配 电设备进行温控的效率。 本发明在一较佳示例中可以进一步配置为：步骤S431包括： S4311：根据所述设备清单信息获取对应的历史应用场地数据，并获取每个所述历史应 用场地数据对应的所述历史温度曲线； S4312：根据所述历史温度曲线设置所述温度阈值模型。 通过采用上述技术方案，根据设备清单信息中的每个设备对应的历史应用场地数 据，和在该历史应用场地数据中的历史温度曲线，能够根据历史的经验，设置出与当前应用 环境匹配的温度阈值模型。 本发明的上述发明目的二是通过以下技术方案得以实现的： 一种10kv电力供电配套与控制装置，所述10kv电力供电配套与控制装置包括： 5 CN 111614158 A 说　明　书 3/9 页 设备信息获取模块，用于获取配电设备安装方案，从所述配电设备安装方案中获取安 装场地信息以及设备清单信息； 场地检测模块，用于根据所述安装场地信息生成场地待检测数据，并根据所述场地待 检测数据生成场地检测设备清单信息，根据所述设备清单信息和所述场地检测设备清单信 息组成供电配套设备信息； 设备检测模块，用于从所述设备清单信息中获取设备功能数据，根据所述设备功能数 据划分检测区域，并根据所述检测区域设置设备温控设备安装信息，其中，所述温控设备安 装信息包括温度检测设备信息和温度检测设备安装位置信息； 温控模型，用于根据所述温控设备安装信息和所述供电配套设备信息生成配电温控方 案。 通过采用上述技术方案，通过从配电设备安装方案中获取需要安装的设备清单信 息，以及具体需要安装的场地的信息，生成该用于检测该场地的信息的场地检测设备清单 信息，使得得到的供电配套设备信息不仅能够检测配电设备，还能够通过检测场地的数据， 从而结合检测得到的场地的数据，获取到更准确的温度控制方案；通过设备功能数据划分 该检测区域，能够对实现同一功能的设备，采用相同的检测设备，从而能够节省设置检测温 度的设备的效率，进而有助于生成合适的温度检测设备安装位置信息；通过该温控设备安 装信息和供电配套设备信息生成配电温控方案，能够保证对配电设备的温度的检测和控 制。 本发明的上述发明目的三是通过以下技术方案得以实现的： 一种计算机设备，包括存储器、处理器以及存储在所述存储器中并可在所述处理器上 运行的计算机程序，所述处理器执行所述计算机程序时实现上述10kv电力供电配套与控制 方法的步骤。 本发明的上述发明目的四是通过以下技术方案得以实现的： 一种计算机可读存储介质，所述计算机可读存储介质存储有计算机程序，所述计算机 程序被处理器执行时实现上述10kv电力供电配套与控制方法的步骤。 综上所述，本发明包括以下至少一种有益技术效果： 1、通过从配电设备安装方案中获取需要安装的设备清单信息，以及具体需要安装的场 地的信息，生成该用于检测该场地的信息的场地检测设备清单信息，使得得到的供电配套 设备信息不仅能够检测配电设备，还能够通过检测场地的数据，从而结合检测得到的场地 的数据，获取到更准确的温度控制方案； 2、通过设备功能数据划分该检测区域，能够对实现同一功能的设备，采用相同的检测 设备，从而能够节省设置检测温度的设备的效率，进而有助于生成合适的温度检测设备安 装位置信息； 3、通过该温控设备安装信息和供电配套设备信息生成配电温控方案，能够保证对配电 设备的温度的检测和控制； 4、通过设置每个温度检测设备标识对应的待检测设备信息，能够在根据配电温控方案 中进行检测时，通过温度检测设备标识对应的设备，定位对应的待检测设备，从而提升了对 配电设备温度监控的效率。 6 CN 111614158 A 说　明　书 4/9 页 附图说明 图1是本发明一实施例中10kv电力供电配套与控制方法的一流程图； 图2是本发明一实施例中10kv电力供电配套与控制方法中步骤S20的实现流程图； 图3是本发明一实施例中10kv电力供电配套与控制方法中步骤S40的实现流程图； 图4是本发明一实施例中10kv电力供电配套与控制方法中步骤S43的实现流程图； 图5是本发明一实施例中10kv电力供电配套与控制方法中步骤S431的实现流程图； 图6是本发明一实施例中10kv电力供电配套与控制装置的一原理框图； 图7是本发明一实施例中计算机设备的一示意图。
