技术摘要：
本发明公开了一种电磁式回转支承底圈传动装置及方法，包括传动底座，所述传动底座的上端固定安装有设置有定位轴杆，传动底座的上端设置有主座圈，主座圈的外侧开设有定位孔，主座圈的定位孔插接在定位轴杆上；所述主座圈的外侧开设有定位环凸。本电磁式回转支承底圈传  全部
背景技术：
回转支撑是一种能够承受综合负载的大型轴承，在现实工业中应用很广泛，是两 物体之间做相对回转运动，又需要同时承受轴向力、径向力、倾翻力矩的机械所需的重要传 动部件，因此回转支撑底圈在传动时，其稳定性显得尤为重要。 现有的回转支撑底圈在传动时，只具有单个传动部件提供动力，传动部件与单个 回转支撑底圈外侧的啮齿相啮合，接触面小，稳定性不高，在承受的力较小的情况下，采用 上述方式可以保证工作相对的稳定性，但是，当承受的力较大时，则采用单个回转支撑底圈 外侧的啮齿相啮合来带动回转支撑底圈转动，无法很好的保证回转支撑底圈传动的稳定 性，为提高传动的稳定性，提出一种电磁式回转支承底圈传动装置。
技术实现要素：

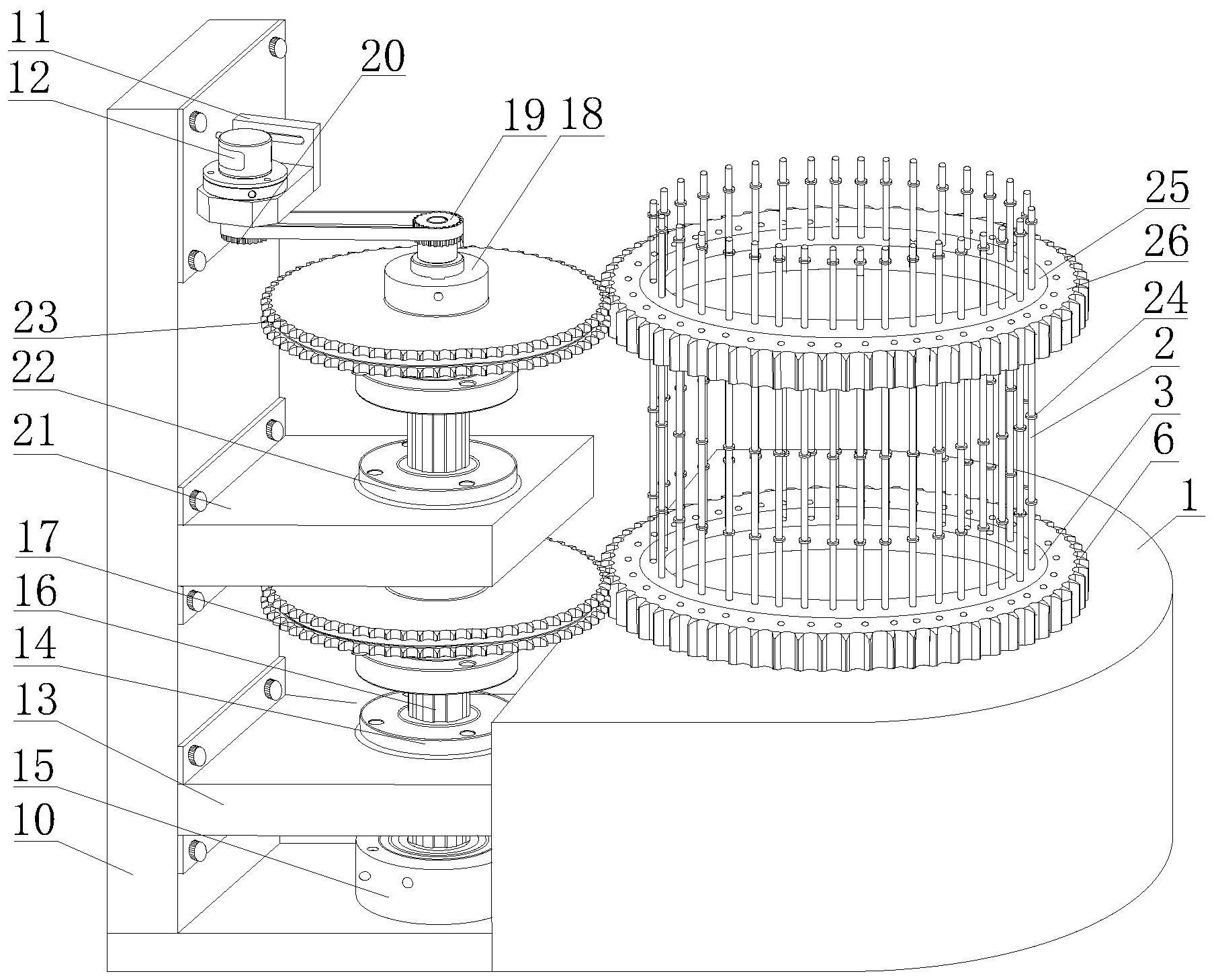

本发明的目的在于提供一种电磁式回转支承底圈传动装置及方法，主传动齿轮和 辅助传动齿轮两者配合作用共同带动传动杆，提高了传动的稳定性；出现故障时，均可保持 原有的工作状态，避免工作过程中出现故障就停工造成很大的损失，采用电磁开关RP控制 电机的开断，安全系数高，有效的保障了工作人员的人身安全，解决了现有技术中采用单个 传动部件与单个回转支撑底圈外侧的啮齿相啮合实现传动稳定性不高的问题。 为实现上述目的，本发明提供如下技术方案：一种电磁式回转支承底圈传动装置， 包括传动底座，所述传动底座的上端固定安装有定位轴杆，传动底座的上端设置有主座圈， 主座圈的外侧开设有定位孔，主座圈的定位孔插接在定位轴杆上；所述主座圈的外侧开设 有定位环凸，主座圈的外侧设置有主回转轴承，主回转轴承的内圈开设有环形定位槽，主座 圈外侧的定位环凸与主回转轴承内圈的环形定位槽紧密贴合；所述主回转轴承的外侧设置 有啮齿，并在主回转轴承上等角度开设有螺纹槽孔；所述传动底座的外侧设置有传动支撑 架，传动支撑架的侧端与传动底座紧固连接，传动支撑架的上端固定焊接有电机安装架，电 机安装架上固定安装有电机；所述传动支撑架的上端加装有联轴器固定座，联轴器固定座 采用螺杆与传动支撑架固定连接，联轴器固定座的前端加装有主联轴器；所述传动支撑架 的底端加装有丝杆承接座，丝杆承接座的底端采用焊接的方式与传动支撑架固定连接；所 述丝杆承接座的上端安装有丝杆，丝杆的底端活动套接在丝杆承接座内，丝杆的另一端与 主联轴器相连，并凸出于联轴器固定座的上端；所述主联轴器的上端设有主传动齿轮，主传 动齿轮固定安装在丝杆上，丝杆上的顶端加装有轴承座，轴承座的上端加装有小啮齿轮A； 所述电机的输出端加装有小啮齿轮B，小啮齿轮A与小啮齿轮B采用链轮固定连接。 优选地，所述联轴器固定座上端的传动支撑架上加装有辅助定位座，辅助定位座 的上端加装辅助联轴器，丝杆与辅助联轴器相连。 4 CN 111577853 A 说　明　书 2/5 页 优选地，所述辅助联轴器上端的丝杆上安装有辅助传动齿轮，辅助传动齿轮的直 径与主传动齿轮的直径相等。 优选地，所述定位轴杆上一体化焊接有承接件，承接件上加装有辅助座圈，辅助座 圈的底端架在承接件上，辅助座圈与主座圈型号相同，且高度与辅助传动齿轮相平齐，辅助 座圈的外侧加装有辅助回转轴承，辅助回转轴承的外侧与辅助传动齿轮啮合。 优选地，所述电机的供电端接有电磁开关RP，电磁开关RP的正极输入端接到外界 电源正极输入端，电磁开关RP的正极输出端接到电机的输入端，电机的输出端接到外界电 源负极。 本发明提供另一技术方案：一种电磁式回转支承底圈传动装置的传动方法，包括 如下步骤： S1：将传动底座装配在工作位，将定位轴杆固定在传动底座上，然后将主座圈穿过 定位轴杆固定在传动底座上，并将主回转轴承套接在主座圈的外侧，完成主座圈的安装； S2：将联轴器固定座、丝杆承接座以及电机安装在传动支撑架上，然后将丝杆安装 在联轴器固定座及丝杆承接座上，将主传动齿轮安装在丝杆上，使丝杆的下端通过链轮与 电机的输出端相连； S3：将传动支撑架安装在传动底座的侧端，并使主传动齿轮的外侧与主回转轴承 外侧的啮齿啮合； S4：打开电机，由电机转动带动上端的小啮齿轮B转动，小啮齿轮B通过链轮的作用 带动小啮齿轮A转动，由小啮齿轮A带动丝杆转动同步带动主传动齿轮转动； S5：主传动齿轮与主回转轴承外侧的啮齿啮合，且座圈外侧的定位环凸与回转轴 承内圈的环形定位槽紧密贴合，在主传动齿轮的转动带动下，主回转轴承在主座圈上稳定 传动。 与现有技术相比，本发明的有益效果是：本电磁式回转支承底圈传动装置及方法， 采用定位轴杆来固定主座圈，可防止主座圈转动，并且在定位轴杆的上端焊接承接件，可用 来安装辅助座圈，在辅助座圈的外侧加装辅助回转轴承，由主传动齿轮作为主元件带动主 回转轴承转动，辅助传动齿轮作为辅助元件带动辅助回转轴承转动，通过两者的配合作用 共同带动，提高了传动的稳定性；在辅助回转轴承和主回转轴承中任意一个出现故障时，均 可保持原有的工作状态，避免工作过程中出现故障就停工造成很大的损失，在停工时，对出 现的故障进行诊断并维修，工作稳定性高，避免了采用单个主传动齿轮传动，出现故障就无 法工作而容易造成损失的问题发生；采用电磁开关RP控制电机的开断，安全系数高，有效的 保障了工作人员的人身安全。。 附图说明 图1为本发明的整体结构示意图； 图2为本发明的主回转轴承与辅助传动齿轮配合作用示意图； 图3为本发明的主座圈结构示意图； 图4为本发明的主回转轴承结构示意图； 图5为本发明的传动支撑架结构示意图； 图6为本发明的电机控制图。 5 CN 111577853 A 说　明　书 3/5 页 图中：1、传动底座；2、定位轴杆；3、主座圈；4、定位孔；5、定位环凸；6、主回转轴承； 7、环形定位槽；8、啮齿；9、螺纹槽孔；10、传动支撑架；11、电机安装架；12、电机；13、联轴器 固定座；14、主联轴器；15、丝杆承接座；16、丝杆；17、主传动齿轮；18、轴承座；19、小啮齿轮 A；20、小啮齿轮B；21、辅助定位座；22、辅助联轴器；23、辅助传动齿轮；24、承接件；25、辅助 座圈；26、辅助回转轴承。
