技术摘要：

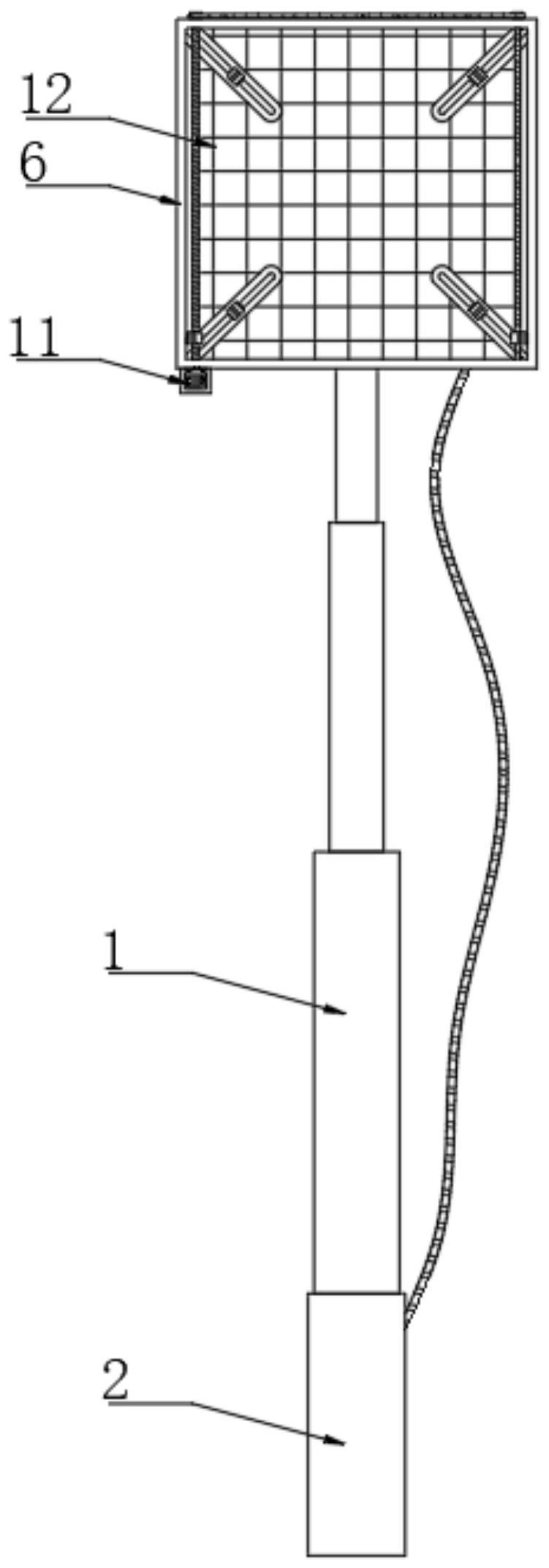

本发明公开了一种智能化医用贴膜仪，包括操作杆件，所述操作杆件底端固定连接有握把，所述握把内部设有蓄电池，所述操作杆件顶端设有操作盘，所述操作盘正面四角均开设有T形槽，所述T形槽内滑动连接有平展组件，所述平展组件包括第一固定夹，所述操作盘正面外侧固定连  全部
背景技术：
由于治疗防护的需要，临床上会用到各种各样的敷贴。敷贴即膏药产品，主要用于 骨伤科疾病的治疗，例如风湿骨痛病、颈椎腰腿疼、跌打损伤、骨质增生、腰椎间盘突出等等 的辅助治疗。采用无纺布的材料，将中药膏体涂抹于无纺布之上，贴于患者患处，通过皮肤 的吸收作用，发挥药效，减轻患者伤痛。 贴敷贴时有以下问题：1、手撕敷贴保护层时，很容易产生贴膜自身粘附现象，影响 贴服效果；2、较大的敷贴，容易触碰到敷贴无菌面，导致污染；3、贴敷贴时，往往需要护士弯 腰、倾斜、扭身等姿势配合，才能达到好的贴服效果，这些姿势会给护士造成职业损伤，长时 间会引起组织、肌肉、关节的损伤；4、有的患者需要一次性贴多片敷贴，在贴服过程较长，浪 费人力；5、很多敷贴要求佩戴手套时贴服，确保无菌或避免交叉感染，非常容易发生手套和 敷贴黏在一起的情况，且不容易分离和操作，往往导致敷贴的浪费，为临床工作带来麻烦， 同时也浪费医疗资源。 因此，发明一种智能化医用贴膜仪来解决上述问题很有必要。
技术实现要素：
本发明的目的是提供一种智能化医用贴膜仪，通过平展组件夹持药贴四角，并配 合第二固定夹、夹套和丝杆结构在第一驱动马达驱动下将保护膜撕除，通过单片机控制贴 敷单元以单元框为基准从内部往外侧依次工作，第二驱动马达输出轴传动偏心压块形成鼓 点下压药片，使其与患处粘接，完成贴敷后对患处进行按摩，促进药效吸收，降低了医护人 员的工作强度，以解决技术中的上述不足之处。 为了实现上述目的，本发明提供如下技术方案：一种智能化医用贴膜仪，包括操作 杆件，所述操作杆件底端固定连接有握把，所述握把内部设有蓄电池，所述操作杆件顶端设 有操作盘，所述操作盘正面四角均开设有T形槽，所述T形槽内滑动连接有平展组件，所述平 展组件包括第一固定夹，所述操作盘正面外侧固定连接有外沿板，所述外沿板内侧开设有 限位槽，所述操作盘两侧均设有丝杆，两个所述丝杆之间传动连接有传动带，所述丝杆外侧 螺纹套接有夹套，所述夹套一侧固定连接有第二固定夹，所述操作盘底端固定连接有第一 驱动马达，所述第一驱动马达输出轴与其中一个丝杆传动连接，所述夹套一端与限位槽滑 动连接； 所述操作盘正面设有若干矩形阵列分布的贴敷单元，所述贴敷单元包括单元框， 所述单元框内侧固定连接有第二驱动马达，所述第二驱动马达输出轴传动连接有偏心压 块，所述操作盘内部设有单片机，所述单片机的连接端设有撕膜开关和贴敷开关，所述撕膜 开关和贴敷开关分别与第一驱动马达和第二驱动马达电性连接，所述单片机的连接端还设 有计时器； 3 CN 111544755 A 说　明　书 2/4 页 所述第一驱动马达、第二驱动马达和单片机均与蓄电池电性连接。 优选的，所述第一固定夹底端固定连接有T形块，所述T形块由T形板和平板组成， 所述T形板设置在平板正下方，所述T形板与平板之间设有若干均匀分布的弹簧。 优选的，所述T形块顶端开设有定位销孔，所述T形板底部固定连接有定位柱，所述 定位销孔与定位柱相匹配。 优选的，所述操作杆件顶端固定连接有转向球体，所述操作盘背面轴心处开设有 球形槽，所述球形槽与转向球体相匹配。 优选的，所述转向球体由高强度工程塑料制成，且转向球体与球形槽通过螺丝固 定连接。 优选的，两个所述丝杆平行设置，所述丝杆两端均贯穿外沿板，且丝杆两端与外沿 板的连接处均设有轴承。 优选的，所述操作杆件设置为伸缩杆，所述单片机均与蓄电池之间设有导电线，所 述导电线设置为弹簧导线。 优选的，所述外沿板与单元框底端齐平设置，且第一固定夹和第二固定夹均与单 元框底面相匹配，所述偏心压块外侧设有橡胶涂层。 优选的，所述单片机的输出端设有D/A转换器，所述第一驱动马达和第二驱动马达 均与D/A转换器电性连接，所述单片机和计时器控制多个贴敷单元交替工作。 在上述技术方案中，本发明提供的技术效果和优点： 1、通过平展组件夹持药贴四角，并配合第二固定夹、夹套和丝杆结构在第一驱动 马达驱动下将保护膜撕除，通过单片机控制贴敷单元以单元框为基准从内部往外侧依次工 作，第二驱动马达输出轴传动偏心压块形成鼓点下压药片，使其与患处粘接，完成贴敷后对 患处进行按摩，促进药效吸收，降低了医护人员的工作强度，与现有技术中相比贴敷方便， 清洁高效； 2、通过下压T形块使T形板受力，弹簧收缩使T形板和平板便于在T形槽内部滑动， 调节位置后，在弹力作用下，T形板和平板展开挤压T形槽内壁，达到限位效果，通过球形槽 与转向球体配合转动，便于调节操作杆件与操作盘的角度，并使用螺丝固定角度，操作杆件 可伸缩，能适用于各种大小不同的敷贴，能满足各种角度的调整，与现有技术相比，能自行 撕除保护层，也能准确完美地完成贴敷，操作效率高。 附图说明 为了更清楚地说明本申请实施例或现有技术中的技术方案，下面将对实施例中所 需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明中记载的一 些实施例，对于本领域普通技术人员来讲，还可以根据这些附图获得其他的附图。 图1为本发明的整体结构示意图； 图2为本发明的整体后视图； 图3为本发明操作盘的结构示意图； 图4为本发明贴敷单元的局部结构示意图； 图5为本发明平展组件的局部剖视图； 图6为本发明图3的A部结构放大图； 4 CN 111544755 A 说　明　书 3/4 页 图7为本发明的控制系统结构示意图。 附图标记说明： 1操作杆件、2握把、3操作盘、4T形槽、5平展组件、51第一固定夹、52T形块、521T形 板、522平板、523弹簧、524定位销孔、525定位柱、6外沿板、7丝杆、8传动带、9夹套、10第二固 定夹、11第一驱动马达、12贴敷单元、121单元框、122第二驱动马达、123偏心压块、13单片 机、14撕膜开关、15贴敷开关、16转向球体。
